Sostanze sotto pressione e temperatura
Le sostanze gassose e liquide devono essere conservate, trasportate e trattate in ampi intervalli di temperatura e pressione. In HiCAD, le classiche tecniche di modellazione 3D sono integrate dalle funzioni relative ai pezzi normalizzati, dagli strumenti per la lamiera e da quelli specifici per la carpenteria metallica. Il passaggio dal preventivo all'ordine è breve.
Crea disegni per
dispositivi e serbatoi con HiCAD in HiSPEED
Le seguenti funzioni ti permetteranno di risparmiare tempo.
Se il progetto termico è presente nella cartella dell'ordine in HELiOS e le schede tecniche sono collegate, il progetto viene avviato. La tecnica delle varianti HiCAD semplifica la progettazione dell'offerta. Con la conferma dell'ordine, la cartella viene trasferita, tramite il workflow, al reparto di progettazione.

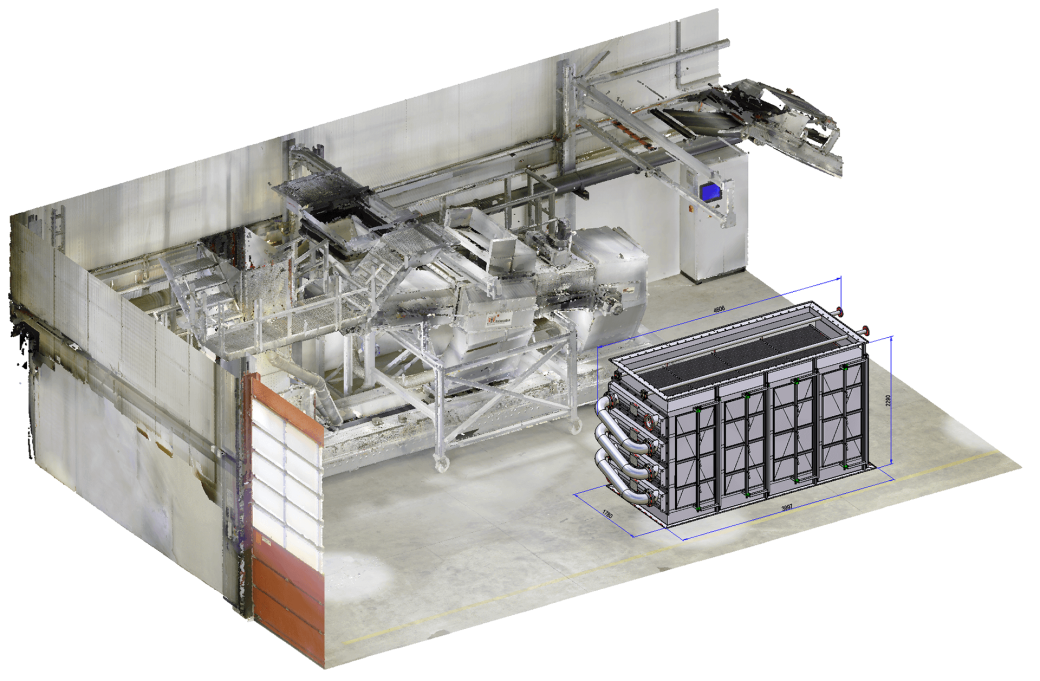

L'ambiente scansionato rappresenta in modo realistico la situazione dell'impianto e garantisce una maggiore sicurezza nella successiva fase di montaggio. Dalla progettazione, il prodotto viene rappresentato, con tutti i dettagli, nei disengi degli assiemi e delle singole parti. I componenti standard sono disponibili nel catalogo HiCAD secondo le normative. Le piastre di collegamento completano la progettazione.
L'assegnazione dei numeri di posizione, a livello di assiemi o progettazioni, è alla base delle distinte base di qualsiasi tipo. Se il committente approva la progettazione, la cartella viene trasferita alla produzione. Tutte le modifiche apportate dal committente e dall'appaltatore sono tracciabili, documentate e indicizzate.

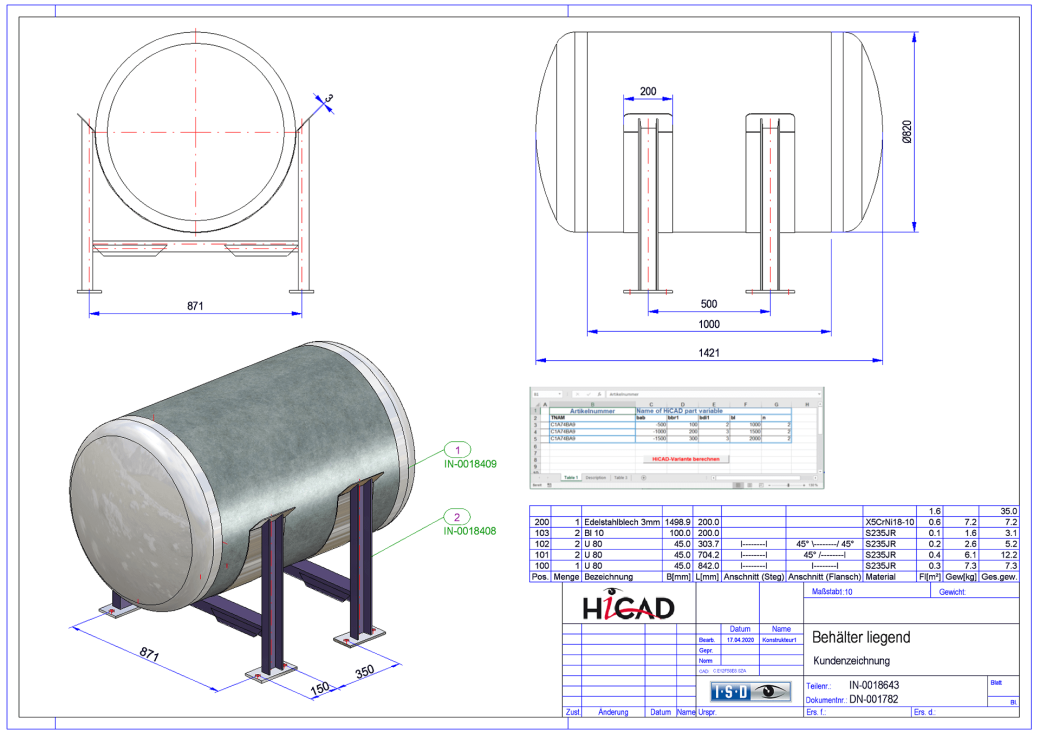

I disegni di produzione creati manualmente con l'inserimento di quote e annotazioni appartengono ormai al passato. Il sistema di taglio laser per lamiere riceve i suoi dati dallo sviluppo automatico delle progettazioni complete di lamiere. L'approvazione della progettazione risolve tutti i problemi successivi senza l'intervento dell'operatore.
La progettazione modulare è l'obiettivo principale di molte aziende. In questo caso, il riutilizzo dei singoli componenti riveste un ruolo di importanza fondamentale. Il trasferimento della struttura del prodotto a HELiOS consente di iniziare la fabbricazione di un futuro prodotto esclusivamente partendo dalla distinta base.
Tutti i dispositivi e tutti i recipiente a pressione devono essere documentati secondo le normative vigenti. L'impegno investito nella progettazione in 3D viene maggiormente apprezzato con una vista esplosa automatica, una simulazione del movimento o l'esportazione in formato PDF 3D. La cartella ordini viene chiusa con successo.
Kremsmüller Industrieanlagenbau KG
„Grazie alla possibilità di modellare sia in modo parametrico che libero, HiCAD offre un eccellente contributo alla gestione delle varianti. È possibile parametrizzare i componenti che vengono utilizzati più volte, copiare gli assiemi e implementare rapidamente le modifiche attraverso la modellazione diretta.“
Andreas Spiesberger, responsabile della progettazione di dispositivi e serbatoi
Kremsmüller Industrieanlagenbau KG
„L'implementazione di HiCAD è stata semplice. Ogni volta che sono emerse delle domande, il servizio di assistenza di ISD è stato molto utile.“
Andreas Spiesberger, responsabile della progettazione di dispositivi e serbatoi
