HiCAD 2022 SP1

Ajout du fichier SKIZZTEC.DAT au gestionnaire de configuration
Les paramètres de la grille de dessin 2D du fichier SKIZZTEC.DAT sont désormais intégrés au gestionnaire de configuration (ISDConfigEditor.exe).

Vues

• Nouvelle fenêtre de dialogue pour la création de nouvelles vues
  Les anciennes fonctions pour la création de nouvelles vues (Standard et Liste) ont été regroupées en une fonction Nouvelle vue sans lien par une seule nouvelle fenêtre de dialogue. La nouvelle fonction est plus claire et permet de mieux assister l'utilisateur. De plus, les vues de liste peuvent être définies beaucoup plus rapidement. Il est par ailleurs désormais possible de choisir directement le type de représentation de la vue, le nom de la vue et l'échelle. Il est enfin possible d'attribuer des intitulés aux vues.
• Identification des listes de vues
  Si une liste de vues a été créée, c'est-à-dire que plusieurs vues ont été sélectionnées, toutes les vues de la feuille sélectionnées seront identifiées par un cadre de vue plus large et en pointillé mis en évidence par une couleur . La couleur du cadre correspond à celle indiquée dans le Gestionnaire de Configuration.
• Attribution automatique des chiffres comme désignation de la vue
  Jusqu'à présent, seules des lettres majuscules étaient attribuées automatiquement dans les identifications de vues, c'est-à-dire que la plus petite lettre non encore attribuée était proposée comme désignation (les vues de détail commencent par Z et vont par ordre alphabétique décroissant). A partir de HiCAD 2022 SP1, ce mode de fonctionnement s'applique également à l'utilisation de chiffres dans les identifications de vues.
• Afficher/Masquer les points isolés selon la vue
  Comme pour les points d'ensemble, les points isolés peuvent désormais également être affichés ou masqués selon les vues. La fonction Afficher/Masquer les éléments auxiliaires dans la vue a été complétée en conséquence. On entend par points isolés, également les points dénommés, les points de symbole et les points d'appui.
• Amélioration dans les intitulés de la vue
  Les paramètres de la fenêtre de dialogue Intitulé de la vue peuvent être enregistrés comme favoris afin de pouvoir les réutiliser à tout moment. En outre, les intitulés de la vue peuvent désormais être placés au-dessus et au-dessous, de façon non seulement centrée, mais aussi de façon alignée à droite ou à gauche. L'alignement se réfère ici à la géométrie représentée dans la vue (sans annotations).

Esquisses

• Proposition de points étendue dans l'auto-pilote
  Dans la fonction des esquisses planaire et 3D, l'outil propose désormais également, en plus des points de l'esquisse, les options de points X et Y des points trouvés en dernier par l'auto-pilote (à l'exception de l'option de point O). Cela n'apparaît pas directement en "survolant" un point, mais seulement lorsque vous pointez un moment sur ce point avec votre souris. C'est alors que ce point vous sera visualisé.
• Nouvelle option : Ne pas quitter le plan du dessin
  Pour les esquisses 3D, vous disposez en plus, dans les modes Angle+Distance, Grille XY et Libre, de la case Ne pas quitter le plan du dessin. En cochant cette case, cela permet aux points sélectionnés à l'extérieur du plan de dessin actuel d'être projetés sur ce plan et ainsi de pouvoir être dessinés dans ce plan. Pour le mode Sur axes, vous disposez également de la case équivalente Ne pas quitter les axes.
• Appliquer la direction
  Dans le menu contextuel de l'outil d'esquisse, vous disposez à partir de HiCAD 2022 SP1 en plus de la fonction Appliquer direction . À l'aide de cette fonction, la direction de la ligne affichée dans l'aperçu sera appliquée comme direction pour la prochaine ligne à dessiner.

Annotation et cotation

• Annotation 3D avec découpage des lignes et des hachures
  Dans le Gestionnaire de Configuration, il est possible de définir si une ligne se trouvant derrière une annotation 3D devra être interrompue par les éléments et les hachures. Cela s'applique aux types de représentation Modélisation en verre, Hidden Line, Hidden Line en pointillé et Ombré avec Hidden Line.
• Option de point O à l'insertion d'annotations
  Pour déterminer le point de référence d'une annotation 3D, l'option de point O (En ligne sur arête via point) est désormais automatiquement activée dans la barre d'outils Paramètres de l'auto-pilote. Cela s'applique également pour l'insertion de symboles de surface.
• Supprimer les symboles de soudure
  De nouvelles fonctions sous Cotation+Annotation 3D > Symboles > Soudure sont apparues pour supprimer les symboles de soudure.

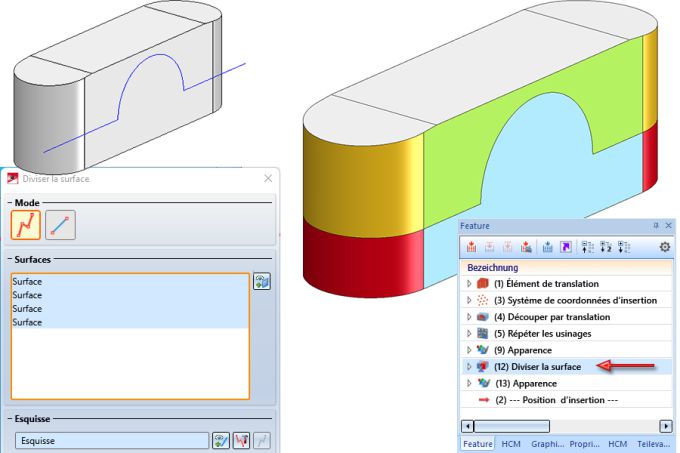

Diviser les surfaces
La fonction pour diviser les surfaces a été modernisée dans HiCAD 2022 SP1. Dans le cadre de cette modernisation, la fonction Insérer des arêtes dans la surface/Diviser la surface (3D) (sous Standard 3D > Outils > Arêtes) a été remplacée par la nouvelle fonction Diviser les surfaces. Cette nouvelle fonction possède deux modes pour diviser les surfaces.

• Utiliser une esquisse pour diviser
  Avec ce mode opérationnel, une esquisse est utilisée pour diviser.
• Utiliser une polyligne pour diviser
  Dans ce mode, au lieu d'une esquisse, ce sont des lignes composées de droites segmentées qui sont utilisées pour la division. Ces lignes doivent se trouver exactement sur la surface à diviser. La surface est ainsi automatiquement prédéfinie et ne doit pas être explicitement choisie.

Un Feature nommé Diviser la surface est créé pour chaque division. Un double-clic sur l'entrée dans l'historique de Feature permet d'ouvrir la fenêtre de dialogue de la fonction Diviser la surface, par exemple pour corriger l'esquisse utilisée pour la division, modifier la sélection des surfaces ou choisir une autre polyligne.

Corriger la pénétration
La fonction Corriger la pénétration a été complètement retravaillée/modernisée et est maintenant identique à la fonction du même nom sous Tôle pliée. Les principales nouveautés sont :

• plus de possibilités, comme pour dans Corriger les tôles,
• traitement amélioré des tôles en plusieurs pièces,
• amélioration e la sélection automatique des surfaces à usiner,
• prise en compte des références externes et
• traitement concomitant de plusieurs éléments de collision.

Importation IFC - Représentation des profilés
Pour une importation IFC des profilés, les paramètres définis avec la fonction Paramètres de la Charpente métallique seront pris en compte pour leur représentation (exacte ou simplifiée).

Nomenclatures PROFLEX
PROFLEX® est un logiciel ERP pour l'usinage métallique. Pour exporter des nomenclatures spécifiques à PROFLEX, des fonctions correspondantes sont disponibles à partir de HiCAD 2022 SP1. Ces nomenclatures contiennent des colonnes particulières de la nomenclature Excel de Charpente métallique (HiCAD_Stahlbau*.xlsx) et qui sont utiles au système PROFLEX® en particulier. L'exportation s'effectue dans le format XLSX. Les listes des quantités et des structures sont créées.

Importation SDNF des tôles de la Charpente métallique
Lors de l'importation de tôles de la Charpente métallique via l'interface SDNF, c'était auparavant le matériau par défaut sélectionné dans l'onglet Calcul du poids de la fonction Paramètres de la Charpente métallique qui était utilisé. Toutefois, cela ne s'applique que si une tôle existe également pour le matériau par défaut sélectionné dans le tableau du catalogue Produits semi-finis > Tôles > Tôle. Ce n'est qu'ensuite que les tôles ont été importées/générées. À partir de HiCAD 2022 SP1, S235JRG2 est utilisé comme matériau par défaut pour les tôles de la Charpente métallique.

Compléments pour l'exportation via le spooler
Une exportation via le spooler a été complété par les formats ToPs GEO (*.geo) et Navisworks (*.nwc und *.nwd). L'exportation comme fichier nwd n'est cependant possible que si vous possédez sur le serveur du spouleur (Spooler-Server) d'une version sous licence de Navisworks.

• L'exportation Navisworks via le spooler exporte l'ensemble de la scène, comme c'est le cas pour les autres formats.
• L'exportation ToPs GEO n'exporte que les développements de tôles ou ceux des tôles présentes sur la scène.

Ajouter des rabats à la surface
Pour ajouter des rabats de tôle à une surface, vous disposez de la fonction Ajouter des rabats à la surface dans une version entièrement remaniée. La nouvelle fenêtre de dialogue vous permet de saisir différents paramètres pour chaque ajout. De plus, vous avez la possibilité de paramétrer les coins directement dans un encart de la fenêtre. Au moyen du Feature, vous pouvez facilement modifier à tout moment les rabats dans n'importe quelle étape de leur réalisation.

Corriger la pénétration
La fonction Corriger la pénétration a été complètement remaniée. Contrairement à la correction avant HiCAD 2021 SP1, la nouvelle fonction traite toujours la tôle entière, donc pas seulement certains rabats ou zones de pliage. On obtient ainsi une application homogène. S'il est nécessaire de ne pas effectuer certaines corrections dans un élément, il est possible d'exclure par ex. des rabats ou des zones de pliage en sélectionnant des surfaces individuelles dans la fenêtre de dialogue.
Avec l'option Utiliser les références externes pour les éléments de collision, les modifications subies par l'élément de collision seront à l'avenir appliquées. Cela signifie que si vous modifiez le rayon d'un cylindre qui pénètre l'élément, les découpages seront adaptés après un nouveau calcul du Feature Corriger la pénétration. De plus, la pénétration n'a pas besoin d'être perpendiculaire à la surface, elle peut tout à fait être réalisée pour les lasers qui coupent en angle.

Coin de tôle avec raidissage a été corrigé
À partir de HiCAD 2022 SP1, pour la variante de design Coin de tôle avec raidissage, les rabats de tôle avec raidissage seront adaptés si leurs longueurs sont différentes.

Tracé de coupe des tôles pliées dans la dérivation de dessin
La génération du tracé de coupe des tôles pliées, lors d'une dérivation automatique de dessin, a été améliorée dans HiCAD 2022 SP1.

Harmonisation des icônes pour le Feature
Pour certaines fonctions, il existait des différences entre les icônes dans le Feature et celles de la barre de menu. Les icônes de la barre de menu sont maintenant également utilisées pour le Feature.

Éléments secondaires dans les tôles pliées
Avec HiCAD 2021, la possibilité de repérer des éléments qui sont dans la structure d'éléments des éléments secondaires d'une tôle pliée a été supprimée. Cela s'est avéré cependant problématique pour certaines modélisations de nos clients. Par conséquent, ce mode de fonctionnement est restitué avec HiCAD 2022 SP1. Cela signifie que les éléments qui sont des éléments secondaires d'une tôle pliée sont à nouveau repérés (s'ils sont pertinents pour la nomenclature). Toutefois, cela ne s'applique pas aux rabats et aux zones de pliage. Ceux-ci ne seront par principe pas repérés.

Feature

Attributs des éléments paramétriques
Avec HiCAD 2022 SP1, la fonction des Attributs des éléments paramétriques a encore été améliorée. Par exemple, il est désormais possible de paramétrer la couleur des surfaces, la strate, le poids, le matériau, le type d’utilisation ainsi que des attributs système personnalisés par l’utilisateur.

Icônes de Feature corrigées
Pour certaines fonctions de tôlerie, il existait jusqu’à présent des différences entre les icônes du Feature et celles de la barre de menu. Les icônes du Feature sont désormais également les mêmes que celles de la barre de menu.

Éléments dépendants
A partir du SP1, il est désormais possible de créer des éléments dépendants également pour les éléments référencés en interne.

Paramétrie

HCM des éléments – Options de point dans les sous-ensembles
Lorsque vous définissez des contraintes à l’aide du HCM des éléments 3D, vous pouvez désormais utiliser les options de point souhaitées pour différents éléments situés sous un sous-ensemble.

HCM des esquisses – Chiralité et saisie du demi-espace
Jusqu’à présent, il était possible de modifier la saisie du demi-espace et la chiralité pour différentes contraintes HCM. Ceci a été modifié dans HiCAD 2022 SP1. Comme pour le HCM des éléments, seule la direction de cote peut être modifiée pour les contraintes de cote (angle, distance, distance directionnelle), et seule l’orientation peut être modifiée pour les contraintes tangentielles. Pour toutes les autres contraintes, les options sont indisponibles.

Charpente métallique

Crapauds
Pour la fixation par Crapautage, vous disposez à partir du SP1 également des pinces à poutre de Type A, B et D2.

Platine de base et d'ancrage (2101)
L'onglet Grille de perçage a été divisé en deux catégories:

• Boulonnage
  Seront définis ici la disposition du boulonnage, du gabarit de perçage ou des goujons filetés sur la platine.
• Perçages de fixation
  Vous déterminez ici si des perçages de fixation supplémentaires, indépendants du boulonnage, doivent être créés. Dans la pratique, ils sont parfois nécessaires, par exemple pour fixer temporairement la platine de base avec des clous lors de l'assemblage du pilier. Dans ce cas, déterminez le diamètre de ces trous et leur distance horizontale et verticale les uns par rapport aux autres.

Jonction de rabat (2310)
Si pour une Jonction de rabat, le type de jonction est sélectionné avec raidisseur, vous disposez alors en plus de l'onglet Galvanisation.

Configurateur de garde-corps

• Détermination du tracé du garde-corps
  La détermination du tracé du garde-corps dans HiCAD 2022 SP1 a été modifiée sur les points suivants : Sélectionnez tout d'abord l'extrémité du profilé à partir du quel le garde-corps doit commencer. Sélectionnez ensuite l'extrémité du profilé qui détermine la direction dans laquelle le garde-corps sera inséré.
  Si l'ordre des profilés sélectionnés ne donne qu'un seul sens de foulé possible pour le garde-corps, la sélection de l'extrémité d'un profilé est ignorée.
• Remplissage avec sous-lisses
  Pour remplir les garde-corps avec des sous-lisses, dans l'onglet Remplissage la case Tronquer au poteau a été remplacée par une liste de choix. Vous disposez alors en plus de l'option Tronquer à l'arête avant du profilé. Cela correspond à la fonction Tronquer le profilé, à l'arête extérieure du profilé.
• Poteau - Sous-structure - Connexion par le bas avec acier plat
  Pour le Poteau-Sous-structure, vous disposez à partir de HiCAD 2022 SP1 d'une jonction supplémentaire : Connexion par le bas avec acier plat.

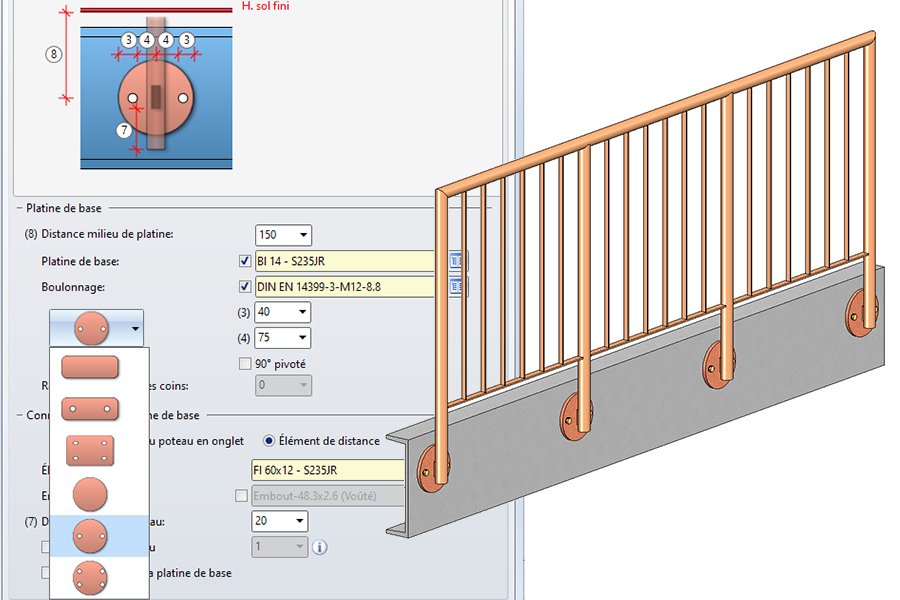

• Poteau - Sous-structure - Platines de base arrondies et rondes
  Les coins des platines de base rectangulaires peuvent désormais également être arrondis. Vous disposez pour cela du nouveau champ de saisie Rayon de courbure des coins. En plus des platines de base rectangulaire, il est désormais également possible d'utiliser des platines de base rondes (Tôle ronde)
• Poteau - Sous-structure - Platines de base pivotées de 90°
  Si le perçage à 2 trous est choisi comme grille de perçage pour les platines de base rectangulaires ou rondes, il est alors possible, à partir de HiCAD 2022 SP1, de pivoter la platine de base de 90°.
• Poteau - Sous-structure - Jonction latérale avec pénétration de la platine de base
  Pour la jonction de poteau latérale, il est désormais possible de définir une pénétration dans la platine de base lors de l'installation de platines d'écartement. Pour ce faire, cochez la case Pénétration dans la platine de base et déterminez le jeu de coupe, le rayon d'angle et l'offset.

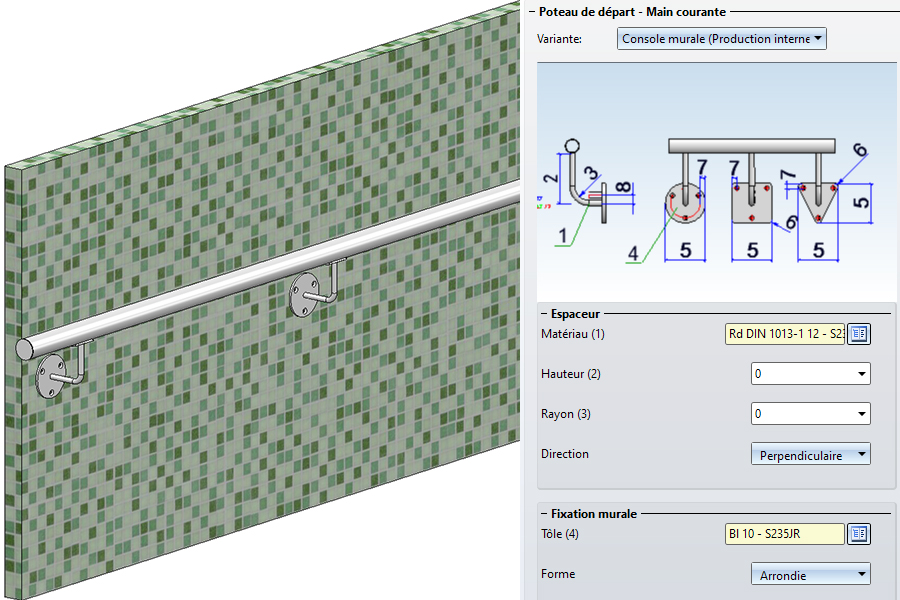

• Main-courante sur paroi
  À l'aide du Configurateur de garde-corps, vous avez désormais la possibilité de créer également des mains-courantes avec fixation murale. Pour ce faire, l'onglet Poteau - Main courante a été complété de la variante correspondante.

Enveloppes de bâtiment

Platine de base / Platine de recouvrement
Pour la variante de design Platine de base / Platine de recouvrement la fixation entre le profilé de connexion et le profilé se faire par vis sans douille.

ALUCOBOND® SZ 20 suspendu Polygon (5-8)
Pour le calepinage d'éléments, vous disposez désormais, à partir de HiCAD 2022 SP1, de la variante ALUCOBOND® SZ 20 suspendu Polygon (5-8).

ALUCOBOND® SZ 20 Polygon (3-8)
À partir de HiCAD 2022 SP1, vous pouvez désormais pratiquer une configuration individuelle des arêtes. Pour ce faire, restez dans l'onglet des Paramètres de base et cochez la case Configurer individuellement les arêtes.

Possibilité de plus de sélection pour ALUCOBOND suspendu au niveau du point d'attache
À partir de HiCAD 2022 SP1, la jonction pour le Point d'attache est complétée par Jonction de fenêtre / linteau.

Ajout du nombre de raidissages pour ALUCOBOND® SZ 20 et ALUCOBOND® suspendu
Vous pouvez dans l'onglet des Paramètres avancés désormais déterminer le Nombre de raidissages en indiquant la valeur de votre choix sous Raidissage intérieur.

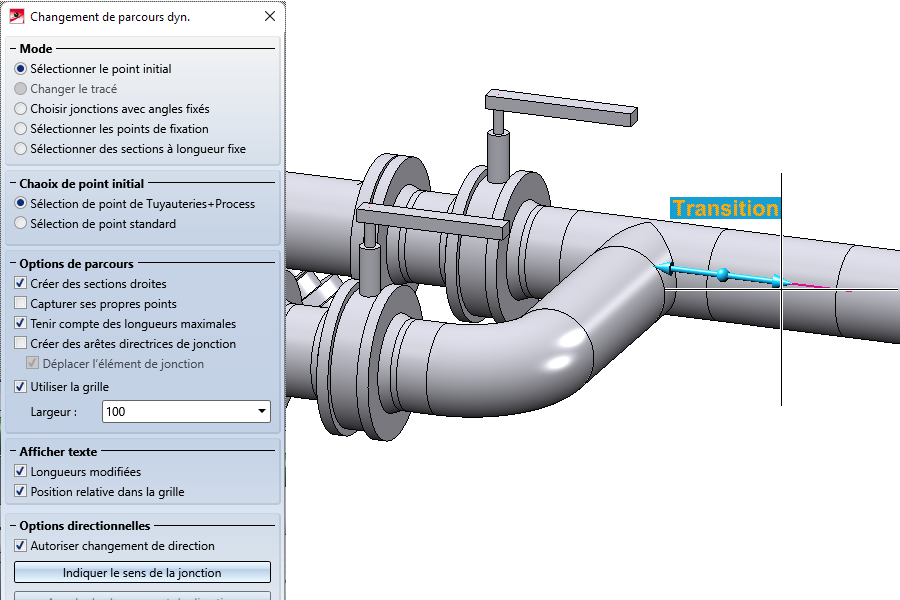

Modification dynamique du tracé - Transitions de tuyauterie
Lorsque vous déplacez le curseur sur une transition de tuyauterie lors du changement dynamique du tracé, une remarque correspondante s’affichera désormais. C’est le cas lorsque deux tuyauteries se rencontrent. Le texte d’indication est toujours placé au niveau de la transition de tuyauterie, au niveau du diamètre extérieur des tuyaux. Ceci indépendamment de comment est pivoté la vue.

Insérer un élément de tuyau

• Tuyauterie active
  Le nom de la tuyauterie active est maintenant affiché dans la partie supérieure de l’onglet. Les éléments nouvellement ajoutés sont subordonnés à cette tuyauterie. Vous pouvez modifier la tuyauterie active dans la fenêtre de dialogue. Si vous cliquez dans le champ du nom, la tuyauterie active est mise en évidence sur la scène. Un nouveau clic supprime la mise en évidence. L’affichage et la sélection de la tuyauterie active dans la fenêtre de dialogue facilitent notamment le raccordement des éléments à des tuyauteries déjà existantes, lorsque le nouvel élément à insérer doit être attribué à une autre tuyauterie.
• Sélectionner son propre type d’élément
  Si vous avez défini vos propres types d’éléments, p. ex. des robinetteries, un symbole de flèche s’affiche à côté du type d’élément correspondant. En cliquant sur ce symbole, une liste de choix s’affiche avec les types d’élément correspondants.
• Afficher le sens de l’écoulement
  Lors de l’insertion d’éléments, le sens de l’écoulement est désormais affiché sur les chaînes d’arêtes directrices. Les flèches du sens d’écoulement sont toujours affichées sur la chaîne d’arêtes sur laquelle se trouve actuellement la souris.
• Automatisme de la bride détachée
  Pour l’insertion de brides détachées, les paramétrages ont été complétés par une option.
• Élément de référence -Filtre
  La sélection d’un élément de référence dans la nouvelle fenêtre de dialogue des éléments a été complétée par un bouton supplémentaire permettant de filtrer la sélection par le type de l’élément actif. Ce mode de sélection est destiné aux éléments qui sont difficiles à sélectionner sans cette restriction sur le type d’élément. Par exemple, un joint peut être entièrement recouvert par un élément de fixation. Grâce à la sélection filtrée, celui-ci peut tout de même être sélectionné.

Pertinence de nomenclature pour les joints insérés manuellement
Si le paramètre des Tuyauteries 3D+Process Ne pas tenir compte du joint d’étanchéité de bride était actif, les joints insérés manuellement par la suite n’étaient jusqu’à présent pas pertinents pour la nomenclature. Ils étaient certes mentionnés comme accessoires dans la bride, mais pas dans la nomenclature. À partir de HiCAD 2022 SP1, ces joints sont toujours pris en compte dans la nomenclature.

EN 10241 – Éléments filetés supplémentaires
Le stock des éléments HiCAD a été complété par les variantes suivantes :

• Raccord de tuyau : EN10241_WELDED_NIPPLE_R208_1.VAA
• Raccord en forme de selle : EN10241_WELDED_NIPPLE_R208_2.VAA
• Autre élément de tuyau : EN10241_NIPPLE_R210.VAA, EN10241_SOCKET_R201.VAA, EN10241_WELDED_NIPPLE_R208.VAA, MUFFE_DIN2986.VAA , NIPPEL_DIN2982.VAA

Isométrie / Tuyauterie – Fiches d’articles existantes
Il est désormais possible, dans le Gestionnaire de Configuration, de contrôler si le masque d’article des tuyauteries doit être affiché ou non avant la création de l’isométrie/la tuyauterie.
