HiCAD 2022 SP1

Übertragung der SKIZZTEC.DAT in das Konfigurationsmanagement
Die Einstellungen für 2D-Raster aus der Datei SKIZZTEC.DAT sind jetzt in das Konfigurationsmanagement (ISDConfigEditor.exe) integriert worden.

Ansichten

• Neuer Dialog beim Anlegen neuer Ansichten
  Die bisherigen Funktionen zum Anlegen neuer Standard- und Listenansichten sind zu einer neuen Funktion zusammengefasst worden. Die neue Funktion ist übersichtlicher, bietet eine bessere Benutzerführung und ermöglicht eine deutlich schnellere Definition von Listenansichten. Darüber hinaus können jetzt auch direkt die Darstellungsart der Ansicht, der Ansichtsname und der Maßstab gewählt werden. Auch die Zuordnung von Ansichtsüberschriften ist möglich.
• Kennzeichnung von Ansichtslisten
  Ist eine Ansichtsliste vorhanden. das heißt, sind mehrere Ansichten ausgewählt, dann werden alle gewählten Blattansichten durch einen farbig hervorgehobenen, breiteren und gestrichelten Ansichtsrahmen gekennzeichnet.
• Automatische Vergabe von Zahlen als Ansichtsbezeichnung
  Bisher wurden nur Großbuchstaben in Ansichtskennzeichnungen automatisch vergeben, das heißt, es wurde immer der kleinste noch nicht vergebene Buchstabe als Bezeichnung vorgeschlagen. Dieses Verhalten gilt ab HiCAD 2022 SP1 auch für die Verwendung von Zahlen in Ansichtskennzeichnungen.
• Isolierte Punkte ansichtsweise ein-/ausblenden
  Analog zu Baugruppenpunkten lassen sich jetzt auch isolierte Punkte ansichtsweise ein-/ausblenden. Dazu ist die Funktion Elemente ein-/ausblenden in Ansicht entsprechend erweitert worden. Zu den isolierten Punkten zählen auch benannte Punkte, Symbolpunkte und Passpunkte.
• Verbesserungen für Ansichtsüberschriften
  Die Einstellungen des Dialogfensters Ansichtsüberschrift lassen sich jetzt als Favoriten speichern. Darüber hinaus können Ansichtsüberschriften nun auch links- und rechtsbündig ausgerichtet werden.

Skizzen

• Erweitertes Punktangebot am Autopiloten
  Beim Skizzieren von ebenen Skizzen und 3D-Skizzen werden die Punktoptionen X und Y jetzt nicht nur zu den Punkten der Skizze sondern auch zum letzten vom Autopiloten gefundenen Punkt (mit Ausnahme der Punktoption O) angeboten.
• 3D-Skizzen - Neue Option: Zeichenebene nicht verlassen
  Für 3D-Skizzen steht in den Modi Winkel+Distanz, XY-Raster und frei zusätzlich die Checkbox Zeichenebene nicht verlassen zur Verfügung. Das Aktivieren der Checkbox bewirkt, dass gewählte Punkte außerhalb der aktuellen Zeichenebene auf diese Ebene projiziert werden und so in einer Ebene gezeichnet werden kann. Für den Modus Auf Achsen steht analog die Checkbox Achse nicht verlassen zur Verfügung.
• Richtung übernehmen
  Im Kontextmenü des Skizzierers steht ab HiCAD 2022 SP1 zusätzlich die Funktion Richtung übernehmen zur Verfügung. Mit dieser Funktion wird die Richtung der in der Vorschau angezeigten Linie als Richtung für die nächste zu zeichnende Linie übernommen.

Beschriftung und Bemaßung

• 3D-Beschriftung mit Ausnehmung von Linien und Schraffuren
  Im Konfigurationseditor lässt sich einstellen, ob hinter einer 3D-Beschriftung liegende Linien und Schraffuren von Teilen unterbrochen werden sollen. Dies gilt für die Darstellungsarten Glasmodell, Hidden Line, Hidden Line gestrichelt und Schattiert mit Hidden Line.
• Punktoption O beim Setzen von Beschriftungen
  Beim Bestimmen des Bezugspunktes einer 3D-Beschriftung ist jetzt in der Toolbar Autopilot-Einstellungen automatisch auch die Punktoption O (Online auf Kante durch Punkt) aktiv. Dies gilt auch für das Setzen von Oberflächensymbolen.
• Schweißsymbole löschen
  Neu unter 3D-Bemaßung+Text sind die Funktionen zum Löschen von Schweißsymbolen.

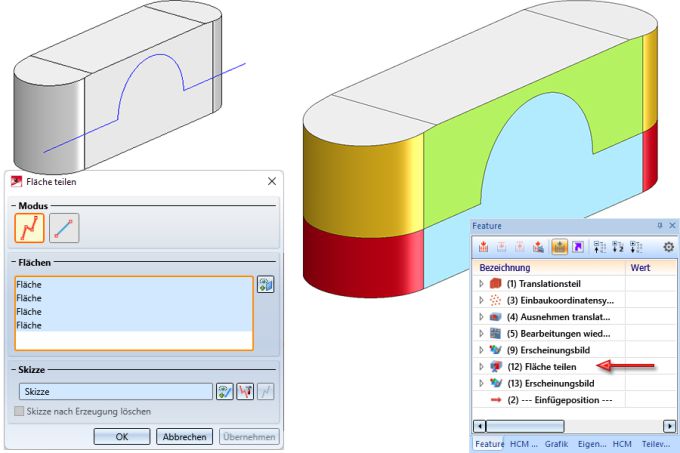

Fläche teilen
Das Teilen von Flächen ist in HiCAD 2022 SP1 modernisiert worden. Dazu wurde die bisherige Funktion Kanten in Fläche einfügen / Fläche teilen ersetzt durch die neue Funktion Fläche teilen. Beispielsweise lässt sich die Seite eines Bleches in zwei Flächen aufteilen, die getrennt ansprechbar sind und damit auch unterschiedlich beschichtet, eingefärbt oder schraffiert werden können. Die neue Funktion unterstützt zur Teilung von Flächen zwei Modi.

• Skizze zum Teilen verwenden
  In diesem Modus erfolgt die Teilung durch eine Skizze.
• Linienzug zum Teilen verwenden.
  In diesem Modus werden anstelle einer Skizze Linienzüge, die stückweise aus Geraden bestehen, zum Teilen verwendet. Diese Linien müssen exakt auf der zu teilenden Fläche liegen. Dadurch wird die Fläche automatisch vorgegeben und muss nicht explizit gewählt werden.

Für jede Teilung wird ein Feature mit dem Namen Fläche teilen erzeugt. Mit einem Doppelklick auf den Eintrag im Feature-Protokoll lässt sich der Funktionsdialog Fläche teilen starten, beispielsweise um die der Teilung zugrunde liegende Skizze zu bearbeiten, die Flächenauswahl zu ändern oder einen anderen Linienzug zu wählen.

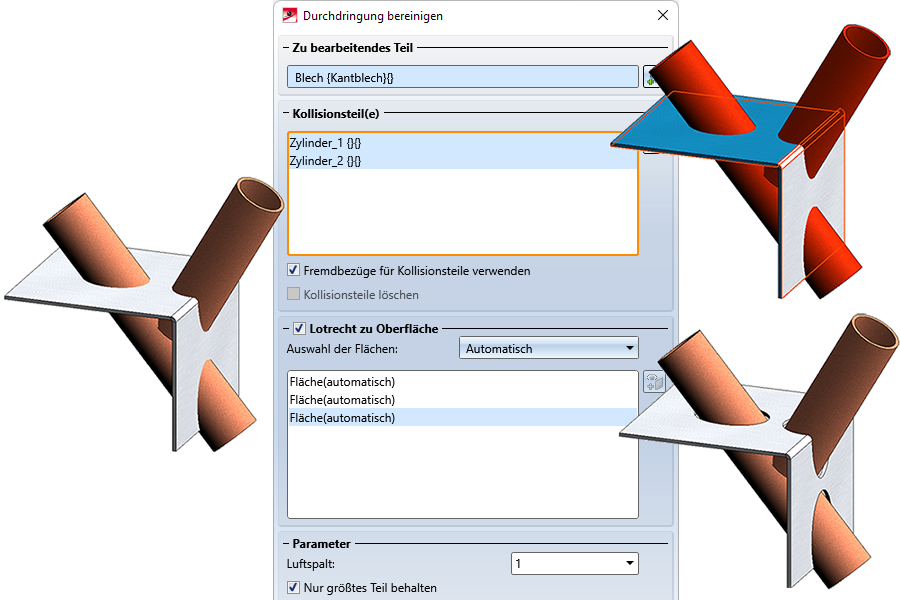

Durchdringung bereinigen
Die Funktion Durchdringung bereinigen ist komplett überarbeitet/modernisiert worden und ist jetzt identisch mit der gleichnamigen Funktion für Kantbleche. Die wesentlichen Neuerungen:

• Erweiterte Möglichkeiten, analog zur Bereinigung von Blechen,
• Verbesserte Behandlung von mehrteiligen Blechen,
• Verbesserung der automatischen Auswahl der zu bearbeitenden Flächen,
• Berücksichtigung von Fremdbezügen und
• Gleichzeitige Verarbeitung mehrerer Kollisionsteile.

PROFLEX®-Stücklisten
PROFLEX® ist eine ERP-Software für die Metallverarbeitung. Zur Ausgabe PROFLEX®-spezifischer Stücklisten stehen ab HiCAD 2022 SP1 entsprechende Funktionen zur Verfügung. Die Stücklisten enthalten bestimmte Spalten der Excel-Stückliste im Stahlbau, die speziell für PROFLEX® relevant sind. Die Ausgabe erfolgt im XLSX-Format. Erzeugt werden die Struktur- und Mengenstückliste.

IFC-Import - Darstellung von Profilen
Beim IFC-Import von Profilen wird jetzt die mit der Funktion Stahlbaueinstellungen festgelegte Voreinstellung für die Darstellung (exakt oder vereinfacht) berücksichtigt.

SNDF-Import von Stahlblechen
Beim Import von Stahlblechen über die SDNF-Schnittstelle wurde bisher der auf der Registerkarte Gewichtsberechnung der Funktion Einstellungen Stahlbau eingestellte Defaultwerkstoff verwendet. Ab HiCAD 2022 SP1 wird S235JRG2 als Defaultmaterial für Stahlbleche verwendet.

Erweiterungen beim Export über den Spooler
Die Ausgabe über den Spooler wurde um die Formate ToPs GEO (*.geo) und Navisworks (*.nwc und *.nwd) erweitert. Der Export als nwd-Datei ist aber nur dann möglich, wenn auf dem Spooler-Server eine lizenzierte Version von Navisworks vorhanden ist.

• Beim Navisworks-Export über den Spooler wird - wie bei anderen Formaten auch - die gesamte Konstruktion exportiert.
• Der ToPs GEO-Export exportiert nur Blechabwicklungen. Diese werden - falls nicht vorhanden - vor dem Export neu erstellt.

Laschen an Fläche ankanten
Zum Ankanten von Laschen an eine Fläche steht Ihnen jetzt eine komplett überarbeitete Version der Funktion Laschen an Fläche ankanten zur Verfügung. Durch den neuen Dialog können Sie für jede Ankantung unterschiedliche Parameter eingeben. Ferner haben Sie die Möglichkeit, die Eckbearbeitung direkt im Dialog einzustellen. Über das Feature können Sie jederzeit die Laschen komfortabel und in einem Arbeitsschritt ändern.

Durchdringung bereinigen
Die Funktion Durchdringung bereinigen wurde komplett überarbeitet. Im Gegensatz zum Bereinigen vor HiCAD 2022 SP1, bearbeitet die neue Funktion immer das ganze Blech, also nicht nur bestimmte Laschen oder Biegezonen. So wird eine einheitliche Bedienung erreicht. Falls es notwendig ist, bestimmte Bereinigungen in einem Teil nicht durchzuführen, können Sie innerhalb des Dialoges einzelner Flächen, z. B. bestimmte Laschen oder Biegezonen, ausnehmen. Durch die Option Fremdbezüge für Kollisionsteil verwenden werden Änderungen am Kollisionsteil verfolgt. Das heißt, ändern Sie den Radius eines durchdringenden Zylinders, dann werden nach einer Neuberechnung des Feature Durchdringung bereinigen die Ausnehmungen angepasst. Ferner muss die Durchdringung nicht lotrecht zur Oberfläche erfolgen, sondern kann durchaus auch für Laser, die im Winkel schneiden, ausgeführt werden.

Blechecke mit Versteifung
Bei der Designvariante Blechecke mit Versteifung wird ab SP1 bei unterschiedlichen Laschenlängen die Blechlasche mit der Versteifung angepasst.

Schnittverlauf von Kantblechen bei der Zeichnungsableitung
Die Generierung des Schnittverlaufs bei der automatischen Zeichnungsableitung von Kantblechen wurde in HiCAD 2022 SP1 optimiert.

Icons für Feature angepasst
Bei einzelnen Funktionen gab es bisher Unterschiede zwischen den Icons im Feature und in der Menüleiste. Die Icons sind mit SP1 vereinheitlicht worden.

Nebenteile von Kantblechen
Mit HiCAD 2021 ist die Möglichkeit, Teile zu positionieren, die in der Teilestruktur Nebenteile eines Kantbleches sind, abgeschafft worden. In einigen Kundenkonstruktionen hat sich dies aber als problematisch herausgestellt. Daher wird dieses Verhalten mit HiCAD 2022 SP1 wieder rückgängig gemacht. Das heißt, Teile, die Nebenteile eines Kantbleches sind, werden wieder positioniert (sofern sie stücklistenrelevant sind). Dies gilt jedoch nicht für Laschen und Biegezonen. Diese werden grundsätzlich nicht positioniert.

Feature

Parametrische Teileattribute
Mit HiCAD 2022 SP1 ist die Funktion Teileattribute parametrisieren weiter ausgebaut worden. Beispielsweise lassen sich auch die Flächenfarbe, die Schicht, das Gewicht, das Material, der Verwendungszweck sowie benutzerdefinierte Systemattribute paramtrisieren.  Darüber hinaus lässt sich die Funktion jetzt auch über das Featurprotokoll aufrufen.

Icons für Feature angepasst
Bei einzelnen Blechfunktionen gab es bisher Unterschiede zwischen den Icons im Feature und in der Menüleiste. Die Icons aus der Menüleiste werden jetzt auch im Feature verwendet.

Abhängige Teile
Ab SP1 lassen sich abhängige Teile auch für intern referenzierte Teile erstellen.

Parametrik

Teile-HCM - Punktoptionen unterhalb von Unterbaugruppen
Beim Setzen von Bedingungen mit dem 3D Teile-HCM können Sie jetzt auch zu verschiedenen Teilen unterhalb einer Unterbaugruppe die gewünschten Punktoptionen nutzen.

Skizzen-HCM - Händigkeit und Halbraumangabe
Bei verschiedenen HCM-Bedingungen ließen sich bisher die Halbraumangabe und die Händigkeit ändern. Dies ist mit HiCAD 2022 SP1 geändert worden. Analog zum Teile-HCM lässt sich bei Maßbedingungen (Winkel, Abstand, gerichteter Abstand) nur noch die Maßrichtung ändern, bei Tangential-Bedingungen die Ausrichtung. Bei allen anderen Bedingungen entfallen die Optionen.

Stahlbau

Klemmplatte
Zur Befestigung von Klemmplatten stehen ab SP1 auch Lindapter Trägerklemmen vom Typ A, B und D2 zur Verfügung.

Fuß- und Ankerplatte (2101)
Bei der Designvariante für Fuß- und Ankerplatten lässt sich jetzt festlegen, ob zusätzlich - von der Verschraubung unabhängige - Fixierungsbohrungen erzeugt werden sollen. Diese werden in der Praxis beispielsweise benötigt, um die Grundplatte bei der Montage der Säule vorübergehend mit Nägeln zu befestigen.

Laschenanschluss (2310)
Wird beim Laschenanschluss die Anschlussart mit Steife gewählt, dann steht zusätzlich die Registerkarte Galvanisierung zur Verfügung. Hier legen Sie fest, ob die Steifen mit Löchern für die Galvanisierung versehen werden sollen.

Geländerkonfigurator

• Bestimmung des Geländerverlaufes
  Die Bestimmung des Geländerverlaufes in HiCAD 2022 SP1 hat sich wie folgt geändert: Als erstes wird das Profilende gewählt, an dem das Geländer starten soll. Danach muss das Profilende gewählt werden, das die Richtung des Geländers bestimmt. Ergibt sich durch die Reihenfolge der gewählten Profile nur eine einzige mögliche Laufrichtung des Geländers, dann wird die Wahl des Endes eines Profils ignoriert.
• Füllung mit Knieleisten
  Für Füllungen mit Knieleisten steht zusätzlich die Option An Profilvorderkante anschneiden zur Verfügung. Dies entspricht der Funktion Profil an Außenkante anschneiden.
• Pfosten - Unterkonstruktion - Anschluss von unten mit Flachstahl
  Für die Pfosten-Unterkonstruktion steht ab HiCAD 2022 SP1 eine zusätzliche Anschlussvariante zur Verfügung: Anschluss von unten mit Flachstahl.

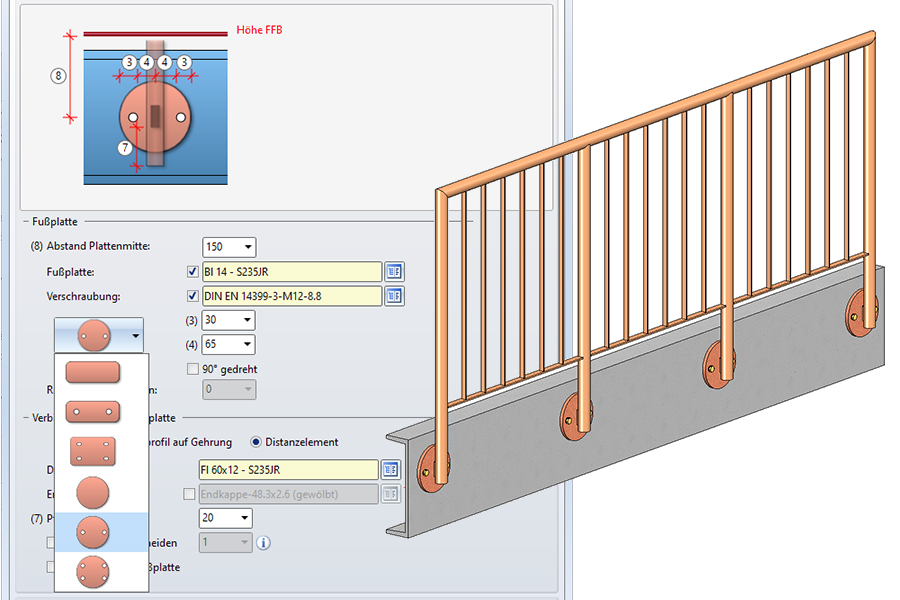

• Pfosten-Unterkonstruktion - abgerundete und runde Fußplatten
  Die Ecken rechteckiger Fußplatten lassen sich jetzt auch runden. Darüber hinaus lassen sich auch runde Fußplatten (Ronden) verwenden,
• Pfosten - Unterkonstruktion - um 90° gedrehte Fußplatten
  Wird für rechteckige oder runde Fußplatten als Bohrungsraster die 2er Bohrung gewählt, dann ist es möglich, die Fußplatte um 90° zu drehen.
• Pfosten - Unterkonstruktion - seitlicher Anschluss mit Eindringung der Fußplatte
  Beim seitlichen Pfostenanschluss lässt sich jetzt eine Eindringung in die Fußplatte definieren.

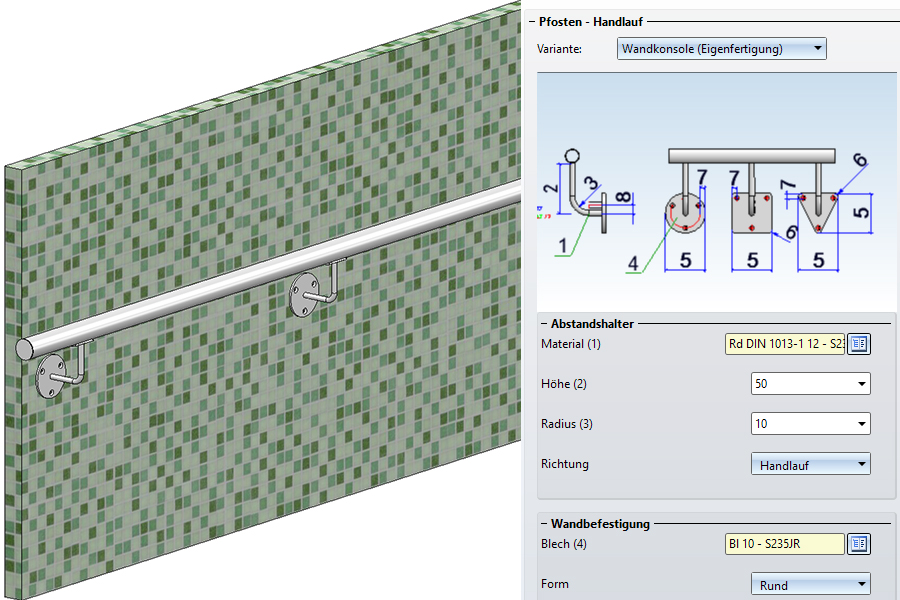

• Geländerhandlauf an Wand
  Mit dem Geländerkonfigurator lassen sich auch Handläufe mit Wandbefestigung erzeugen.

Metallbau

Fußplatte / Kopfplatte
Bei der Designvariante Fußplatte / Kopfplatte kann die Befestigung zwischen dem Verbindungsprofil und dem Profil nun auch durch Verschraubungen ohne Hülse erfolgen.

ALUCOBOND® SZ 20 Polygon (3-8) / ALUCOBOND® eingehängt (5-8)
Speziell Für die Verlegung von SZ20 Kassetten auf 3- bis 8-eckigen Verlegeflächen steht ab HiCAD 2022 SP1 die Variante ALUCOBOND® SZ 20 Polygon (3-8) zur Verfügung. Hier lässt sich individuell konfigurieren, wie die einzelnen Kanten der Verlegefläche bearbeitet werden sollen. Das heißt, es lässt sich bestimmen, an welcher Stelle bei der Verlegung S- und Z-Profile entstehen sollen.

Für eingehängte ALUCOBOND® Kassetten steht die neue Variante ALUCOBOND® eingehängt (5-8) zur Verfügung. Damit lassen sich nun auch eingehängte Kassetten auf 5-8 eckigen Flächen verlegen.

ALUCOBOND® eingehängt
Analog zu ALUCOBOND® SZ 20 Kassetten kann auch für eingehängte Kassetten als Anschluss am Fußpunkt die Option Fensteranschluss / Sturz gewählt werden.

ALUCOBOND® SZ 20 und ALUCOBOND® eingehängt
Mit HiCAD 2022 SP1 lässt sich jin den erweiterten Einstellungen die Anzahl der Aussteifungen festlegen.

Dynamische Verlaufsänderung - Rohrleitungsübergänge
Wenn Sie den Cursor bei der dynamischen Verlaufsänderung über einen Rohrleitungsübergang bewegen, wird jetzt ein entsprechender Hinweis angezeigt. Dies ist dann der Fall, wenn zwei Rohrleitungen aufeinander treffen. Der Hinweistext wird am Rohrleitungsübergang immer am Außendurchmesser der Rohre platziert. Dies ist unabhängig davon, wie die Ansicht gedreht ist.

Rohrbauteil einbauen

• Aktive Rohrleitung
  Im oberen Bereich der Registerkarte wird jetzt der Name der aktiven Rohrleitung angezeigt. Dieser Rohrleitung werden neu hinzugefügte Teile untergeordnet. Sie können die aktive Rohrleitung innerhalb des Dialoges ändern. Wenn Sie in das Namensfeld klicken, wird die aktive Rohrleitung in der Konstruktion hervorgehoben. Ein erneuter Klick entfernt die Hervorhebung wieder. Die Anzeige und die Wahl der aktiven Rohrleitung im Dialog erleichtern insbesondere das Anschließen von Teilen an bereits bestehende Rohrleitungen, wenn das neu einzubauende Teil einer anderen Rohrleitung zugeordnet werden soll.
• Eigene Bauteilart auswählen
  Haben Sie eigene Bauteilarten, z. B. Armaturen definiert, dann wird neben der entsprechenden Bauteilart ein Pfeilsymbol angezeigt. Mit einem Klick auf das Symbol wird eine Listbox mit den entsprechenden Bauteilarten angezeigt.
• Flussrichtung anzeigen
  Beim Einbau von Bauteilen wird jetzt die Flussrichtung auf Leitkantenzügen angezeigt. Die Flussrichtungspfeile werden dabei immer auf dem Leitkantenzug angezeigt, über dem sich die Maus aktuell befindet.
• Losflansch-Automatik
  Die Einstellungen sind um eine Option für den Einbau von Losflanschen erweitert worden.
• Referenzbauteil - Filter
  Die Selektion eines Referenzbauteils im neuen Bauteildialog wurde um einen zusätzlichen Button erweitert, bei dem die Selektion durch die aktive Bauteilart gefiltert wird.
  Dieser Selektionsmodus ist für Teile gedacht, die ohne eine Einschränkung der Bauteilart schwierig auszuwählen sind. Beispielsweise kann eine Dichtung durch ein Verbindungselement vollständig bedeckt sein. Durch die gefilterte Selektion kann diese trotzdem ausgewählt werden.

Stücklistenrelevanz manuell eingebauter Dichtungen
War die Anlagenbau-Einstellung Flansch-Dichtung nicht berücksichtigen aktiv, dann waren nachträglich manuell eingebaute Dichtungen bisher nicht stücklistenrelevant. Sie wurden zwar im Flansch als Zubehör aufgeführt, aber nicht in den Stücklisten. Ab HiCAD 2022 SP1 sind diese Dichtungen immer stücklistenrelevant.

EN 10241 - zusätzliche Gewinde-Teile
Der HiCAD Bauteilbestand ist um die folgenden Varianten erweitert worden:

• Apparatestutzen: EN10241_WELDED_NIPPLE_R208_1.VAA
• Sattelstutzen: EN10241_WELDED_NIPPLE_R208_2.VAA
• Sonstiges Rohrteil: EN10241_NIPPLE_R210.VAA, EN10241_SOCKET_R201.VAA, EN10241_WELDED_NIPPLE_R208.VAA, MUFFE_DIN2986.VAA , NIPPEL_DIN2982.VAA

Isometrie / Rohrplan - vorhandene Artikelstämme
Im Konfigurationsmanagement lässt sich jetzt steuern, ob vor der Isometrie-/Rohrplangenerierung die Artikelmaske der Rohrleitungen angezeigt werden soll oder nicht.
