HiCAD 2021

| Actualités | Mises à jour des logiciels

Avec HiCAD 2021, la dernière version de notre série de produits CAO est disponible, comprenant de nombreuses nouvelles fonctions et outils ainsi que de nombreuses améliorations.

L’un des points forts est le nouvel outil de rendu qui accélère considérablement la sortie graphique, ce qui se traduit par une fréquence d’images plus élevée (images/seconde). Les fonctions des vues telles que le zoom, la rotation ou le déplacement sont ainsi plus rapides et paraissent encore plus fluides. Il convient également de mentionner la nouvelle possibilité de définir des listes d’échelles dans le Gestionnaire de Configuration, les nombreuses possibilités nouvelles dans les vues et une extension considérable des pièces standardisées.

En outre, HiCAD 2021 offre à nouveau d’innombrables innovations et améliorations spécifiques à l’industrie. Citons par exemple la dérivation confortable de tôles à partir des surfaces en 3D avec des zones de pliage et de fraisage-pliage, la variante de conception pour les agrafes à tôles dans la construction métallique, les chaînes d’arêtes directrices se basant sur les esquisses dans la construction d’installations, les cassettes ALUCOBOND inclinées et bien d’autres choses encore.

Les points forts en quelques points

Généralités

Nouvel outil de rendu
HiCAD 2021 utilise OpenGL version 4.3, ce qui signifie que HiCAD 2021 ne fonctionnera que sur les ordinateurs dont la carte graphique supporte OpenGL version 4.3 ou supérieure. L’utilisation de cartes onboard est également toujours possible, à condition qu’elles répondent aux exigences requises. Toutefois, nous vous recommandons de ne plus les utiliser à partir de HiCAD 2021, car les performances de ces puces sont insuffisantes pour les constructions complexes. Les facteurs décisifs dans le développement du nouveau moteur de rendu constituent la gamme étendue de fonctions destinée à la sortie graphique, et ceci grâce à l’utilisation de nouvelles fonctions OpenGL et la possibilité de réaliser des futures améliorations notables dans les performances de sortie graphique. Avec HiCAD 2021, la sortie graphique est largement accélérée, ce qui se traduit par une fréquence d’images plus élevée (images / seconde). Les fonctions de visualisation telles que le zoom, la rotation ou le déplacement sont ainsi considérablement plus rapides et apparaissent encore plus fluides. Le gain de performance complet sera atteint avec HiCAD 2021 SP1.

Interface utilisateur, commandes et aide

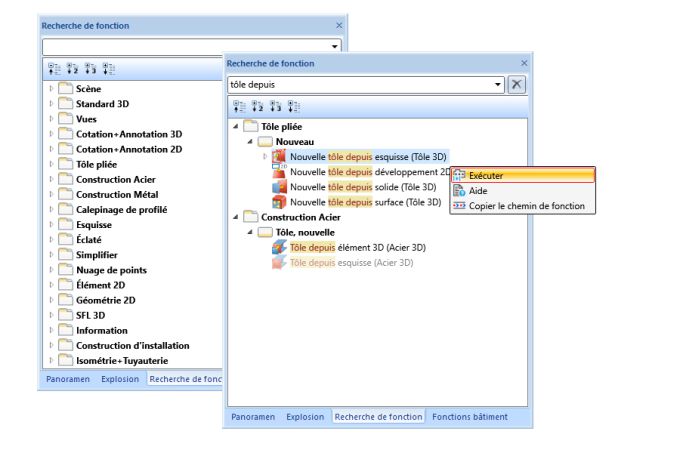

  • Recherche de fonction
    HiCAD offre désormais une large gamme de fonctions. Il peut alors vous arriver de connaître l’existence d’une fonction, sans trop savoir exactement dans quel onglet elle se trouve. Dans ce cas, la nouvelle fenêtre d’ancrage Recherche de fonction vous sera d’une grande utilité. Dans cette fenêtre d’ancrage, tous les onglets du ruban et les groupes de fonctions de la fenêtre d’ancrage Fonctions Bâtiment y sont listés. En inscrivant dans le champ de recherche de la fenêtre d’ancrage un terme précis, HiCAD liste toutes les fonctions dont le nom correspond au terme recherché.
  • Aide directe
    APour les fonctions de la fenêtre d’ancrage Fonctions Bâtiment également, il est possible de lancer l’aide directe qui la concerne au moyen de la touche F1.
  • Éditeur de formule
    Pour la saisie de valeur, dans les fenêtres de dialogue, vous disposez à partir de HiCAD 2021, en plus de la calculette virtuelle, de la fonction Éditer la formule. Cette fonction vous assiste lors de la saisie et de la modification des formules les plus complexes. Dès que vous saisissez quelque chose dans le champ de saisie de l’éditeur, HiCAD cherche automatiquement les fonctions mathématiques et les attributs dont le nom contient la chaîne de caractères saisie.
  • Statistique d’élément
    À l’aide de la nouvelle fonction Statistique d’élément, vous pouvez retrouver des éléments et des ensembles qui ont une influence particulièrement négative sur la performance de la scène en cours. Il peut s’agir par exemple d’éléments avec de nombreux points de forme libre ou d’éléments de surface. Il est en fait plus facile d’optimiser les pièces/assemblages correspondants permettant ainsi de travailler plus rapidement.

Échelle et unité de mesure

  • Unité de mesure de la scène
    HiCAD 2021 ne supporte que les scènes avec l’unité de mesure mm. Les constructions dans une autre unité de mesure ne pourront plus être ouvertes.
  • Unité de mesure pour l’affichage des surfaces et des volumes
    En plus de l’unité de mesure de la scène, vous pouvez spécifier l’unité de mesure dans laquelle les surfaces et les volumes doivent être affichés dans l’ICN, dans les masques d’attributs, dans la visionneuse (HiCAD Viewer), dans les nomenclatures et lorsqu’ils sont transférés dans HELiOS. Pour les scènes et les éléments créés avec une version antérieure de HiCAD (avant HiCAD 2021), vous pouvez définir dans le Gestionnaire de Configuration comment les calculs de surface et de volume doivent être effectués lors de l’ouverture de ces scènes et de ces éléments.
  • Listes d’échelles
    L’échelle peut être sélectionnée dans une fenêtre de dialogue des fonctions correspondantes de HiCAD à partir d’une liste de choix. À partir de HiCAD 2021, quelles listes d’échelles seront disponibles dans les listes de choix est spécifié dans le Gestionnaire de Configuration ISD en définissant des listes d’échelles. Par défaut, des listes d’échelles métriques et impériales sont prédéfinies.
  • Gérer les échelles de la scène
    Gérer les échelles de la scène est une nouvelle fonction dans HiCAD 2021 à partir de laquelle vous pouvez gérer la liste d’échelles active pour la scène en cours. La liste d’échelles modifiée ne vaut alors que pour la scène en cours et sera enregistrée avec la scène. De la sorte, il est possible de créer des formules typiques à chaque pays pour les échelles.

Design Checker

  • Éléments non pertinents pour la nomenclature avec fiche d’article HELiOS
    Si une scène contient des éléments avec des données de fiche d’article, dont certains sont pertinents pour la nomenclature et d’autres non, cela peut poser des problèmes au moment du transfert de la structure produit vers HELiOS. Ce nouveau test permet de retrouver tous les éléments qui ont une fiche d’article, mais qui ne sont pas pertinents pour la nomenclature.
  • Développement de tôle sans collision
    Un test est exécuté ici dans les tôles pliées pour vérifier si des collisions se produisent entre des rabats ou des zones de pliage lors d’une projection développée ou d’une simulation de pliage.

Repérage

  • Conversion de l’ancien repérage
    À partir de HiCAD 2021, le mode de Repérage jusqu’à HiCAD 2017 n’est plus disponible. Dans les scènes qui auront été créées avec une ancienne version de HiCAD et dans lesquelles l’ancien mode de repérage aura été, au moins en partie, utilisé, il sera nécessaire, avant d’utiliser les fonctionnalités de repérage (dit aussi de positionnement) dans HiCAD 2021, de convertir le repérage présent. Cela peut être effectué avec la fonction Passer au "Repérage standard depuis HiCAD 2018" ou directement au lancement d’une fonction de repérage.
  • Repérage imbriqué
    Dans la fenêtre de dialogue Repérage avec options, vous disposez dans l’onglet Général, en dessous de Numérotation du nouveau mode Imbriqué. Dans ce mode, ne sera pris en compte que le premier niveau d’éléments secondaires de l’ensemble principal. 

Dérivation de dessin
La disposition des vues dans le dessin de fabrication a été améliorée. Les vues seront désormais, réparties sur la feuille de dessin de façon plus claire et le choix automatique de la taille de la feuille ou de l’échelle de la vue a été amélioré de sorte que la feuille est remplie au mieux.

Pièces standardisées

Fin de filet DIN 76 filetage gauche
Pour les fins de filet selon DIN 76, vous disposez désormais également d’un filetage gauche (Type F-LH et R-LH).

Goujons à souder
Le catalogue a été complété des tableaux DIN EN ISO 13918 FD et DIN EN ISO 13918 MD.

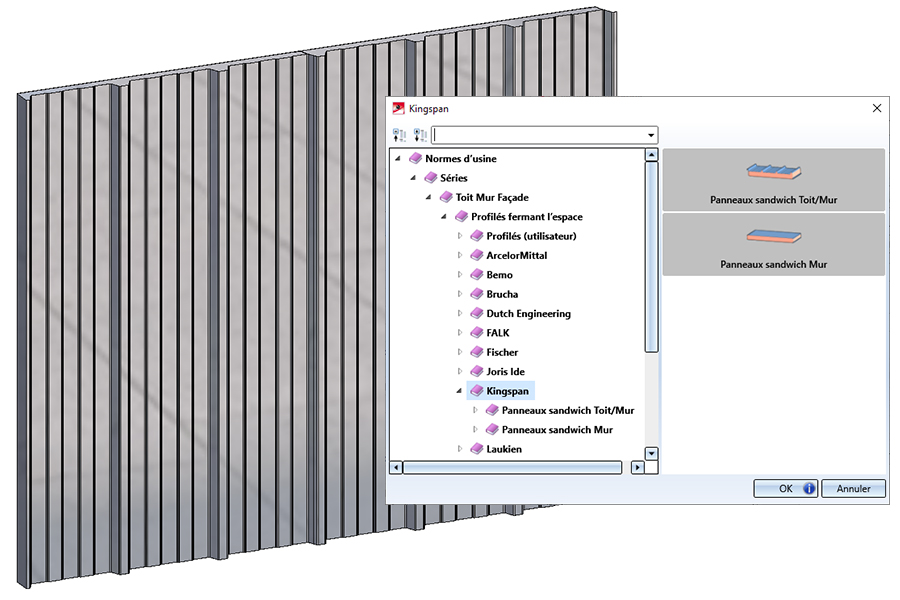

Éléments sandwich Kingspan pour toit et mur
Les panneaux sandwich RW QuadCore et AWP QuadCore sont nouveaux. Ils peuvent être utilisés, par exemple, pour le calepinage de profilés ou pour le montage de séries dans la construction en acier.

Vis d’étanchéité Ejot®
Le catalogue des Vis (utilisateur) est complété des vis d’étanchéité EJOT® JZ3 (taraudeuse avec tête hexagonale et rondelle d’étanchéité prémontée) et des vis d’étanchéité EJOT® JZ3-S (taraudeuse avec tête fraisée).

Éléments SYSTEA® Thermostop
Les éléments Thermostop de Systea® ont été ajoutés dans le catalogue Normes d’usine > Pièces standardisées achetées/d’usine.

Infobulles améliorées pour les vis
Les infobulles qui s’affichent en déplaçant la souris dans la structure de l’Éditeur de catalogue au-dessus d’un tableau ont été améliorées pour les vis et sont plus claires.

Autres éléments accessoires Hilti pour sous-structure
Le catalogue Normes d’usine > Pièces standardisées achetées/d’usine a été complété avec d’autres éléments accessoires Hilti pour les sous-structures :

  • Agrafes pour les fixations de contre-dépouille avec les profilés Hilti MFT-HP 300
  • Agrafes pour les fixations de contre-dépouille avec les profilés Hilti MFT-HP 200
  • Clips de sécurité et goujons pour façades suspendues avec les profilés Hilti MFT-CP

Attributs du système spécifiques au client
Dans la pratique, il n’est pas rare de souhaiter utiliser des attributs système spécifiques propres au client. Jusqu’à présent, cela n’était possible qu’en passant par ISD. À partir de HiCAD 2021, les clients pourront également le faire eux-mêmes. Veuillez noter cependant à ce sujet que les noms des attributs spécifiques au client doivent par principe commencer par U_.

Échange de données

Mise à jour de CADfix 12 SP 1.1
Avec la mise à jour de CADfix 12 SP1.1, HiCAD dispose désormais des versions de format suivantes pour l’importation :

  • CATIA V5-6R2020
  • Unigraphics NX 1899
  • Solidworks 2020
  • Inventor 2020
  • DXF/DWG 2019
  • Parasolid V32.1
  • Creo 7

Lancement direct de GAMMA-RAY
Si le programme de rendu GAMMA-RAY est installé sur votre ordinateur, vous pouvez également exporter des pièces de votre construction au format TGF via l’onglet Scène et ouvrir les fichiers automatiquement en GAMMA-RAY.

NCX - Création automatique de fichiers DXF
Lors de la sauvegarde des dessins au format NCX, les coupes transversales des profilés et des tôles peuvent être automatiquement enregistrées sous forme de fichiers DXF. Jusqu’à présent, les tôles d’acier plat et les tôles de la construction en acier en étaient exclues, car dans de nombreux cas, le logiciel de la machine affiche automatiquement, lors de données DXF manquantes, un profilé rectangulaire. Cependant, il existe aussi des logiciels de machine qui affichent dans de tels cas un profilé creux. Afin de garantir ici aussi la représentation correcte de la coupe transversale, un fichier DXF de la coupe transversale sera désormais également créé, à partir de HiCAD 2021, pour les aciers plats et les tôles de la construction en acier.

NavisWorks - Exportation via API
L’exportation vers NavisWorks est possible via l’API HICAD, aussi bien en format NWC et NWD. Le format peut être sélectionné par l’extension du nom du fichier transféré. Veuillez noter que l’exportation sous forme de fichier NWD n’est possible que si une version sous licence de NavisWorks est disponible sur l’ordinateur.

Exportation DSTV-NC - Fichiers modèles
Lors de l’exportation de DSTV-NC, tous les fichiers FTD du répertoire sys de HiCAD dont le nom commence par DSTV_NC_ peuvent maintenant être sélectionnés pour déterminer le numéro d’ordre et de dessin à partir d’un fichier modèle. Il peut également s’agir de vos propres modèles.

Exportation par vue des développements de tôle
À partir de HiCAD 2021, il est désormais possible d’exporter par vue des projections développées de tôles. Pour ce faire, utilisez la fonction Exportation 3D par vue (STEP, 3D PDF...) du menu contextuel d’une vue. Pour activer le menu, cliquez avec le bouton droit de la souris sur le cadre de la vue. Ceci est valable pour STEP et tous les formats CADFIX.

Actualisation des importations 3D dans la scène actuelle
Les éléments/ensembles 3D que vous importez dans la scène actuelle via des interfaces sont identifiés en conséquence dans l’ICN. Grâce à la nouvelle fonction Actualiser l’importation, via interface 3D, vous pouvez mettre à jour ces éléments/ensembles ou les remplacer par d’autres fichiers d’importation.

3D

Vues

  • La vue active est désormais mise en évidence sur la scène par un cadre de vue de couleur plus large. La représentation du cadre de la vue active peut être prédéfinie ou encore désactivée dans le Gestionnaire de Configuration ISD.
  • À partir de HiCAD 2021, il est possible de créer un maximum de 9998 zones de feuille et de vues chacune. Dans le nombre de zones de feuille, la zone de la modélisation est comprise.
  • Si, au lancement de la fonction Supprimer, toutes les zones de feuille sont sélectionnées, celles-ci seront alors supprimées sans demande de confirmation et une nouvelle feuille 1 sera créée, et ce sans aucune vue.
  • À la création de nouvelles feuilles, la désignation Feuille n est donnée par défaut, dans laquelle n est un numéro consécutif. À l’aide de la fonction Modifier le nom de feuille, il est possible d’ajouter un nom de feuille qui sera alors affiché dans la fenêtre ICN des vues entre parenthèses après la désignation de la feuille. Les noms de feuilles peuvent également être utilisés pour les feuilles des dessins de fabrication créés avec la dérivation du dessin. Celles-ci sont conservées même lorsque le dessin est actualisé.
  • Lorsque vous cliquez avec le bouton droit de la souris dans la vue d’origine d’une vue en coupe sur l’identifiant, l’annotation ou le symbole de direction, vous disposez dans le menu contextuel de la fonction Zoom sur la vue en coupe. À l’aide de cette fonction, la vue en coupe correspondante sera affichée aussi grande que possible. De la même façon, pour les vues de détail, vous disposez de la fonction Zoom sur la vue de détail.
  • Si, dans la fonction Vue de détail Parallélépipède / Sphère, une ou plusieurs options de point HiCAD sont utilisées pour déterminer le parallélépipède/la sphère, la case Associatif permet de spécifier comment la vue de détail doit se comporter si les points correspondants sont déplacés par modifications sur la scène. Si la case est cochée, la vue de détail suit les modifications, elle peut ainsi "accompagner" par exemple une géométrie déplacée. Si la case est décochée, ce n’est pas le cas. La vue de détail montre toujours la même coupe spatiale, peu importe si la géométrique d’origine se trouve encore à cet endroit.

    En plus d’une mise à l’échelle, c’est-à-dire le déplacement des différentes surfaces latérales, vous avez également la possibilité de faire pivoter ou de déplacer le parallélépipède ou de déplacer la sphère.

Abandon du type d’ombrage Flat
Jusqu’à maintenant seul le type d’ombrage Flat pouvait être utilisé comme procédé d’ombrage simple et rapide. Avec le passage de l’outil de rendu à OpenGL Version 4.3, la sortie graphique sera largement accélérée dans HiCAD, ce qui se traduit alors par une fréquence des images plus élevée (images / seconde). Les fonctions de visualisation telles que le zoom, la rotation ou le déplacement sont ainsi considérablement plus rapides et apparaissent encore plus fluides. Pour cette raison, le procédé d’ombrage Flat ne sera plus d’utilité. La fonction Type d’ombrage a donc été supprimée du menu contextuel pour les vues.

Répétition paramétrique avec références externes
Dans une construction, à l’insertion d’éléments, il arrive souvent qu’une référence à d’autres objets de la construction soit utilisée, par exemple lorsque vous insérez un perçage dans un autre élément relativement au centre d’un perçage, ou lorsque vous souhaitez tronquer un profilé par rapport à un autre élément. Cette référence entre deux éléments est désignée comme "référence externe". Si le paramètre de Feature des éléments à copier possède une référence externe, il est alors désormais possible via la case Ne pas utiliser de références externes de spécifier si les références externes devront être prises en compte pour les copies ou non. Par défaut, l’option est décochée. Cela correspond au procédé standard jusqu’à maintenant utilisé pour la copie d’éléments. Si l’option est activée, la référence externe de l’original sera reprise pour tous les éléments.

Diviser le long de la direction

  • À l’aide de la fonction Diviser le long de la direction, il est désormais possible à partir de HiCAD 2021 de diviser également des tôles pliées.
  • Désormais, la division peut également être exécutée par un clic sur le bouton du milieu de la souris à la place d’utiliser le bouton OK.
  • Pour actualiser les sections après modification de l’élément d’origine, vous disposez désormais de la fonction Recalcul avec actualisation des éléments reliés directement dans la barre d’outils de la fenêtre Feature dans l’ICN.
  • En désactivant le Feature Diviser le long de la direction de l’élément d’origine, le Feature de la division des autres sections sera également automatiquement désactivé.
  • Pour diviser des profilés, vous disposez dans l’onglet Construction Acier de la fonction du même nom Diviser le long de la direction. À la différence de la fonction 3D, seuls des profilés peuvent être ici divisés et la fonction est en boucle, c’est-à-dire qu’après la division, la fonction reste active et le prochain profilé à diviser peut alors être sélectionné.

Lettrage avec les polices HiCAD
Dans le cadre de la fonction Lettrage, les textes étaient jusqu’alors toujours représentés en italique si vous utilisiez une police HiCAD-Font. À partir de HiCAD 2021, il est désormais possible de spécifier, également pour les polices HiCAD, si le texte doit être représenté en italique ou non. Cela sera paramétré via le Rapport de forme et l’Angle d’inclinaison.

Pièces standardisées, Usinage normé

  • La représentation géométrique des roulements a été améliorée considérablement, également en ce qui concerne les vues en coupe. Dans une représentation simple comme exacte, tou(te)s les billes / corps tournants sont désormais représenté(e)s.
  • À l’insertion de boulonnages, la profondeur du fraisage pour les fraisages cylindriques peut être indiquée manuellement ou être déterminée automatiquement par HiCAD.

Cotation

  • Les paramétrages des fonctions Définir les paramètres de cote pour... peuvent désormais être enregistrés comme favoris en vue de pouvoir les réutiliser ultérieurement.
  • La fonction Modifier les paramètres de cote, individuellement a été modifiée. Après avoir lancé la fonction, il est possible désormais de sélectionner plusieurs cotes à modifier. Par un clic droit, vous mettez fin à la sélection des cotes et la fenêtre de dialogue Paramètres de cote s’affiche. La fonction de même nom du menu contextuel pour les cotes reste inchangée, c’est-à-dire qu’ici seule une cote pourra être modifiée de manière individuelle.
  • Dans les paramétrages des fonctions Définir les paramètres de cote pour... l’unité pour l’angle Grade (ou GON) n’est plus disponible.

Annotation de grille
Dans la fonction Grille 3D, l’annotation de la grille sera désormais ajoutée des deux côtés.

Copier des éléments référencés en interne
Pour réutiliser des éléments référencés en interne, vous pouvez simplement copier l’élément. Mais vous pouvez également utiliser les fonctions Copier dans le presse-papier HiCAD et Insérer à partir du presse-papier HiCAD de la barre d’outils de l’ICN. Si un élément référencé en interne ou un ensemble avec des éléments référencés en interne est inséré au moyen du presse-papier de HiCAD d’une scène vers une autre scène dans lequel existeraient déjà des éléments référencés en interne identiques aux éléments référencés en interne du presse-papier, HiCAD demandera si ces éléments doivent être adaptés à la version de la scène. Vous pouvez ici préciser si l’actualisation doit être explicitement confirmée pour chacun des éléments ou non. Jusqu’à ce jour, la requête est effectuée pour chacun des éléments correspondants. Pour les ensembles avec de nombreux éléments référencés en interne, cela peut être très gênant et prendre beaucoup de temps.

Tôle

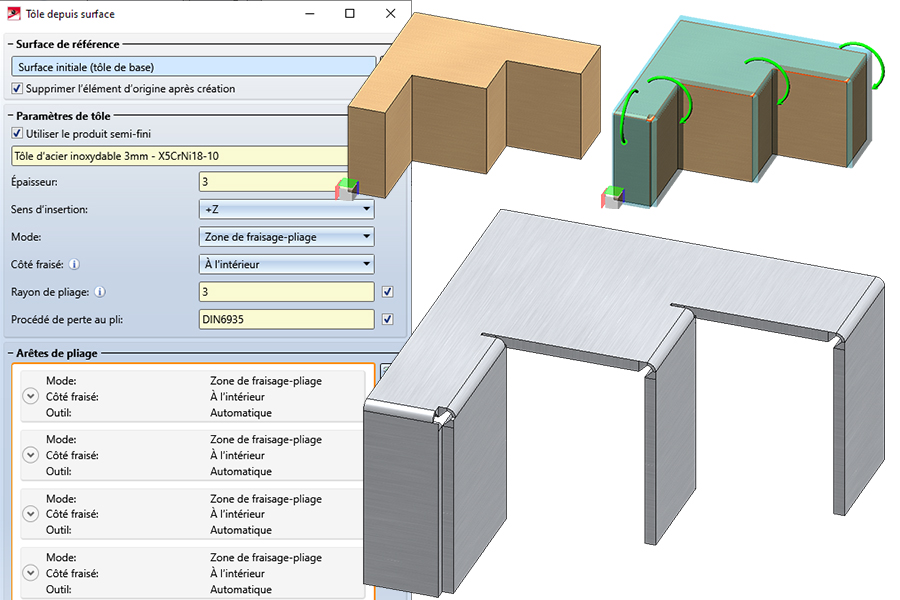

Nouvelle tôle depuis surface
Au moyen d’une fenêtre complètement repensée de la fonction Nouvelle tôle depuis surface, vous pouvez dériver de nouveaux éléments de tôle avec zones de pliage ou zones de fraisage-pliage à partir des surfaces d’un élément 3D.

Attribution de l’outil de pliage
À l’aide de cette nouvelle fonction, vous déterminez l’attribution des outils de pliage (ou cintrage) pour les zones de pliage. Dans le module HiCAD de la tôle, l’angle, le rayon de pliage et le procédé de perte au pli des zones de pliage sont spécifiés. Dans la pratique, le rayon de pliage est régi par ex. par le matériau, l’épaisseur ainsi que des outils de pliage utilisés. Après avoir complété les outils dans l’Éditeur de catalogue, cela peut alors être prise en compte pour l’attribution des zones de pliage et pour le développement de tôle.

Variante de design : Coin de tôle avec raidissage
À l’insertion de cette variante de design, plusieurs options sont dorénavant disponibles à partir de HiCAD 2021 pour l’utilisation du raidisseur :

  • Onglet uniquement
  • Utiliser un raidisseur
  • Créer le perçage uniquement

Modifier un procédé de perte au pli
Dans le but de modifier ou de créer des procédés de perte au pli, vous disposez du ABWEditor dans le répertoire EXE du dossier d’installation de HiCAD. À partir de HiCAD 2021, l’Editor peut également être lancé via la barre de menu de la Tôle pliée.

Direction de l’usinage
Par un clic droit sur un rabat de tôle, vous accédez au menu contextuel des rabats de tôle où apparaît désormais la fonction pour indiquer une direction d’usinage.

Insertion d’outils de formage
Également les outils de formage tout comme les pièces standardisées achetées/d’usine seront placés sur la scène au moyen du système de coordonnées d’insertion du fichier KRA correspondant ou au moyen de trois points isolés et dénommés définis dans le fichier KRA (point 1 pour l’origine, point 2 pour la direction X, point 3 pour la direction Y). Si ni ces points ni un système de coordonnées d’insertion n’est encore défini, apparaît alors à partir de HiCAD 2021 un message d’erreur.

Coin de soudure

  • Les tôles connectées sont la plupart du temps collées ou rivetées, vous avez donc la possibilité d’insérer un perçage. Il vous faut alors utiliser un produit semi-fini comme tôle de connexion.
  • Lorsque, à l’insertion d’un coin de soudure, vous avez sélectionné comme mode Zone de fraisage-pliage, le contour extérieur de la tôle, au niveau des arêtes collées / rivetées, sera retiré pour la fraise.

Développements de tôle dans le Design Checker
Le Design Checker vérifie désormais dans les tôles pliées si des collisions se produisent entre des rabats ou des zones de pliage lors d’une projection développée ou d’une simulation de pliage.

Exportation par vue des développements de tôle
À partir de HiCAD 2021, l’exportation par vue est désormais possible pour les développements de tôle. Pour cela, utilisez la fonction Exportation 3D par vue (STEP, 3D PDF...) dans le menu contextuel d’une vue. Vous accédez au menu par un clic droit sur le cadre de la vue.
Cela s’applique à STEP et à tous les formats CADFIX.

Feature et Paramétrie

Feature

Recalcul avec actualisation des éléments reliés
Dans les fonctions réparties sur plusieurs éléments et leur historique de Feature (comme par exemple un lien entre le calepinage d’élément et la sous-structure, dont les sections créées par la fonction Diviser le long de la direction ou dont les profilés sont reliés entre eux par des jonctions de la construction acier), il est désormais possible de transférer simplement, via la fonction Recalcul avec actualisation des éléments reliés, les modifications des éléments d’origine sur tous les éléments.

Amélioration dans l’historique de Feature
Dans un travail avec l’historique de Feature, les améliorations suivantes ont été apportées :

  • Pour les étapes de l’historique qui contiennent une formule comme contrainte, celle-ci est maintenant affichée, lorsque l’option Structure multi-colonne est activée, comme valeur directement dans l’étape de l’historique et peut être modifiée directement par un double-clic.
  • Lorsque plusieurs étapes de l’historique de Feature sont sélectionnées, les fonctions du menu contextuel Activer / Désactiver le Feature peuvent désormais également être sélectionnées si seul un élément des étapes sélectionnées peut être activée / désactivée.
  • Pour les étapes de l’historique de Feature qui sont désactivés par des contraintes, l’icône de l’étape du Feature sera désormais grisée après le symbole "Désactivé", ce qui facilite l’identification de l’étape de Feature désactivée.

Auto-complétion pour les variables d’élément
L’éditeur de formule HiCAD remanié offre désormais également l’auto-complétion pour les variables d’élément. Actuellement, l’auto-complétion n’est disponible que dans certaines fenêtres de dialogue et seulement si l’élément correspondant a déjà été inséré dans le dessin.

Opérateur modulo pour les valeurs doubles
L’opérateur % utilisé jusqu’alors pour le calcul du modulo (reste sur la division, exemple : 10 % 3 = 1) ne fonctionne qu’avec des valeurs entières. Afin de pouvoir également travailler avec des nombres décimaux, la nouvelle fonction modulo(a; b) a été introduite, celle-ci acceptant à la fois les valeurs entières et les valeurs doubles. L’opérateur % reste inchangé pour des raisons de rétrocompatibilité.

Travail simplifié avec les variables

  • Étant donné que le recalcul de l’historique de Feature est également contrôlé par la fonction Recalcul automatique lorsque les variables sont modifiées, un bouton permettant d’activer ou de désactiver le recalcul automatique a été ajouté à la barre d’outils de la fenêtre Variables d’élément.
  • Par un double-clic sur la valeur d’une variable, la calculatrice s’ouvre directement, ce qui permet de modifier la valeur plus simplement.
  • Les fonctions Couper, Copier, Coller et Supprimer peuvent désormais être utilisées directement par les combinaisons de touches Ctrl-X, Ctrl-C, Ctrl-V et Suppr.

Utilisation des variables
La fenêtre de dialogue d’utilisation des variables a été améliorée :

  • Pendant que la fenêtre de dialogue d’utilisation des variables est ouverte, il est possible de continuer de travailler dans HiCAD en même temps.
  • Dans la barre des symboles, la fonction Actualiser a été ajoutée pour permettre d’actualiser les variables sans avoir à ouvrir à nouveau la fenêtre.
  • Derrière l’élément, dans lequel une variable est utilisée, s’affiche désormais un symbole qui opère par un clic un zoom sur la scène de l’élément en question.
  • Les annotations des utilisations individuelles sont maintenant plus compactes : au lieu de "Nom=Hauteur formule=epaisseur" s’affiche désormais "Hauteur ( epaisseur )".
  • Les éléments qui sont identiques dans le Feature sont désormais regroupés dans la structure arborescente.
  • Les variables qui sont utilisées dans une modélisation HCM seront également affichées.

Affichage des variables d’élément
Lorsque vous travaillez avec des variables d’élément, les éléments auxquels elles font référence sont désormais mis en évidence sur la scène dès qu’une variable d’élément est sélectionnée dans la fenêtre d’ancrage Variable d’élément.

Fusion des fonctions "Activer le Feature de création de solide" et "Activer le Feature"
La fonction Activer le Feature de création de solide a été supprimée. En conséquence, la fonction Activer le Feature a été étendue pour ajouter automatiquement une fonction de création de corps si l’élément sélectionné contient une géométrie. Si aucune géométrie n’est présente, l’historique de Feature sera simplement activé comme auparavant.

Activer le Feature avec sous-éléments
En lançant la fonction Activer le Feature sur un élément qui contient des éléments secondaires qui n’ont également pas d’historique de Feature, HiCAD offre désormais la possibilité d’activer également directement l’historique de Feature des éléments secondaires.



Paramétrie

Amélioration pour déplacer dans les HCM d’esquisse

  • Ii le mode de capture d’élément est actif, il est alors possible de glisser les éléments de l’esquisse simplement par glisser-déposer (drag & drop), sans avoir à lancer pour cela la fonction Glisser.
  • Les points peuvent désormais être déplacés sur les arêtes, les axes de coordonnées, l’origine du système de coordonnées et les points centraux. Une contrainte de concomitance de position est alors créée automatiquement, avec les exceptions suivantes :
    • si en déposant la touche Maj. (shift) est appuyée alors qu’elle ne l’était pas au commencement du déplacement.
    • si dans les paramètres HCM, sous Esquisse > HCM > Outils > Paramètres, l’option de création automatique des contraintes HCM est désactivée. S’il s’agit dans les contraintes d’une référence externe, l’option d’utilisation des références externes sera également prise en compte.
  • En faisant glisser des points et des éléments de ligne, ceux-ci restent "accrochés" au curseur de la souris pendant le déplacement.
  • En faisant glisser un cercle (non pas le point central du cercle), le point central du cercle reste fixe et le rayon est modifié.
  • À la tentative de faire glisser une esquisse définie pleinement, un message d’avertissement d’affiche.

Contraintes HCM des moyens de connexion
À l’attribution de contraintes HCM qui se rapportent à des moyens de connexion comme des vis par exemple, il sera souvent fait référence à l’origine du système de coordonnées de l’élément ou à l’axe Z de la vis. Pour simplifier cette étape, HiCAD affiche désormais automatiquement l’origine et l’axe Z d’un moyen de connexion lorsque vous la cliquez avec le pointeur de la souris à l’attribution d’une contrainte HCM. Cet affichage reste présent pendant un court instant, ce qui vous permet de sélectionner l’origine ou l’axe Z.

Messages d’erreur plus clairs
À de nombreux endroits du système HCM, les messages d’erreur affichés ont été révisés et sont maintenant plus clairs qu’auparavant et par ailleurs offrent directement différentes options pour corriger l’erreur en question. Par exemple, lors de la suppression d’un point isolé référencé dans une contrainte HCM, le système affiche quels éléments dans quel ensemble sont concernés par quelle contrainte. Elle propose également de désactiver les contraintes correspondantes, de les supprimer ou d’ignorer cette erreur (ce qui laisserait alors les contraintes non satisfaites).

Réintroduction des fonctions Modifier le chiffre de cote et Déplacer le chiffre de cote pour les esquisses
Les fonctions Esquisse > HCM > Cotation intelligente > Modifier et Esquisse > HCM > Glisser > Déplacer la ligne de cote ont été réintroduites pour simplifier votre travail spécialement dans la zone des vues.

Manipulation améliorée du menu contextuel dans l’ICN
Via le menu contextuel de la zone des HCM, dans l’ICN, il est possible en toute facilité de modifier en même temps les propriétés de plusieurs contraintes HCM. Vous pouvez ainsi sélectionner plusieurs contraintes de la liste du tableau et les regrouper par l’action du menu contextuel, par ex. pour être désactivées. Jusqu’alors n’étaient proposées dans le menu contextuel que les fonctions qui pouvaient être utilisées sur toutes les contraintes HCM sélectionnées, soit par exemple seule la fonction Masquer la contrainte était proposée si aucune des contraintes sélectionnées n’était pas déjà masquée. Ce comportement a été corrigé pour que cette fonction soit toujours proposée et donc puisse être utilisée même lorsqu’un élément des contraintes sélectionné est déjà masqué.

Affichage des contraintes désactivées par une formule
Les contraintes HCM qui ont été désactivées par une contrainte seront désormais identifiées par un nouveau symbole.

Construction Acier et Métal

Construction Acier

Actualiser les jonctions
Pour actualiser les jonctions, vous pouvez également utiliser la fonction de Feature Recalcul avec actualisation des éléments reliés que vous trouvez dans la barre d’outils de la fenêtre Feature dans l’ICN.

Jonction de rabat (2310)
Pour la Jonction de rabat (2310) avec raidisseur, il est possible d’insérer en option un deuxième raidisseur.

Assemblage en croix - Chanfrein des goussets et des tôles de jonction
Les raccords à gousset et les tôles de jonction qui sont créés dans le cadre d’un assemblage en croix pouvaient jusqu’alors être uniquement arrondis. À partir de HiCAD 2021, il est désormais possible de les chanfreiner. Cela concerne les goussets de l’Assemblage en croix (2601) et les goussets et les tôles de jonction de l’Assemblage en croix (2602).

Plaque de base et plaque d’ancrage (2101) - Complément
Pour la variante de design Plaque de base + Plaque d’ancrage (2101), quelques compléments sont désormais disponibles à partir de HiCAD 2021 :

  • Le connecteur peut désormais être muni d’une plaque frontale qui peut aussi être arrondie.
  • Dans l’onglet Fixation, un nouveau type de fixation est désormais disponible sous Boulonnages (Plaque de soudure).
  • Dans l’onglet Tôle de remplissage, vous pouvez désormais choisir si la taille de la tôle de remplissage doit se référer à la plaque de base ou à la plaque de soudure.

Assemblage en croix (2601) - Décalage horizontal de la grille de perçage
Dans le cadre d’un Assemblage en croix (2601), il est désormais possible dans l’onglet Points de jonction de définir un décalage pour la grille de perçage et ainsi influencer sa position.

Création d’évidement (encochage) améliorée sur les profilés avec contour CUTOUT
L’algorithme de création d’un évidement sur les profilés de série avec contour CUTOUT a été optimisé et donne maintenant de meilleurs résultats que dans les versions précédentes de HiCAD.

Diviser les profilés
Pour diviser des profilés le long d’une direction, vous disposez désormais de la fonction Diviser le long de la direction. Cette fonction procède de la même façon que la fonction de même nom de la 3D, hormis les différences suivantes :

  • Le profilé à diviser doit être sélectionné après avoir lancé la fonction.
  • L’axe du profilé sera proposé automatiquement comme axe de division, alors que la direction de la division sera déterminée par le point de sélection.
  • Après la division, la fonction reste active, autrement dit vous pouvez sélectionner directement un autre profilé à diviser. Vous mettez fin à la sélection de profilés par un clic sur la molette de la souris.

Longueur fixée Profilés
Dans la pratique, les profilés (par exemple les éléments achetés), qui sont commandés pour la Longueur fixée pour la production, seront souvent utilisés sur les scènes. Ces profilés ne doivent donc pas apparaître dans la liste des barres de profilé, ou tout au moins être indiqués séparément. Dans HiCAD, cela peut désormais être effectué via l’Attribut Longueur fixée (%FIXLEN) qui attribuera en conséquence les profilés concernés. Si cet attribut possède la valeur 0 ou s’il n’est pas défini, la longueur fixée ne sera alors pas prise en compte dans la liste des barres de profilé. Si sa valeur est 1, ces profilés seront alors répertoriés séparément dans la liste des barres de profilé.

Verre laminé

  • Lorsque vous construisez un verre laminé à partir d’une structure de couche individuelle, en sélectionnant une couche dans la fenêtre de dialogue Verre laminé, la couche correspondante sur la scène sera également mise en évidence par une couleur.
  • Pendant l’insertion / l’édition des verres laminés, les directions à gauche, à droite, dessus et dessous sont désormais indiquées sur la scène au niveau du verre.
  • L’orientation du verre peut maintenant être ajustée au degré près.
  • Lors de la construction individuelle d’une vitre en verre laminé, un Numéro ID peut être automatiquement généré à partir des couches installées.

Grille 3D
Dans la fonction Grille 3D, l’annotation de la grille sera désormais ajoutée des deux côtés.

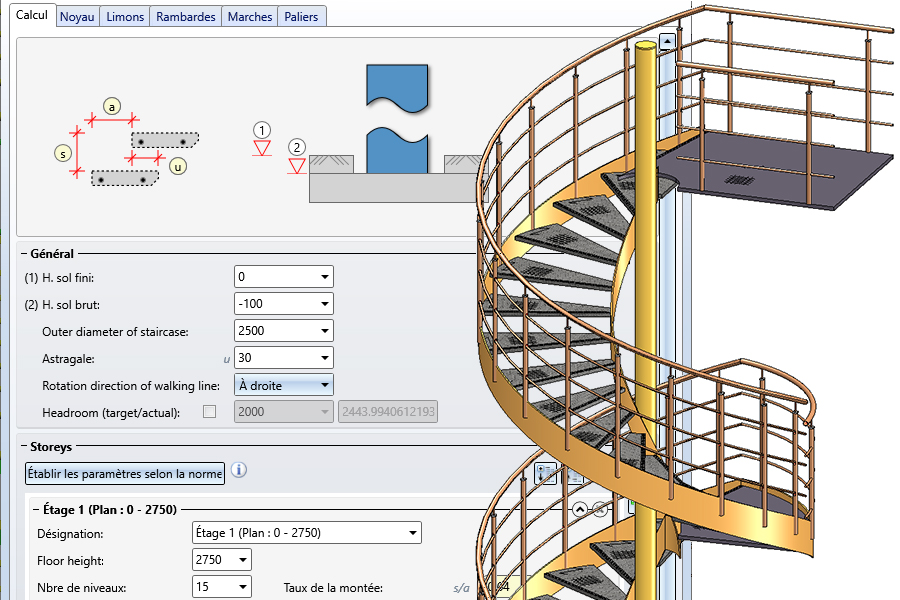

Escalier en colimaçon
Le nouvel outil Escalier en colimaçon dans la fenêtre d’ancrage Fonctions bâtiment ne constitue que la première ébauche d’un configurateur pour les escaliers en colimaçon. Il ne dispose pas encore de toute la gamme de fonctions. Avec les prochaines versions de HiCAD, cet outil sera amélioré en un configurateur entièrement fonctionnel avec différentes variantes pour le noyau, les limons, les paliers, les rambardes et les marches, des règles de cotation spéciales pour la dérivation des dessins, etc. Le configurateur actuel peut cependant déjà être utilisé pour la visualisation d’escaliers en colimaçon, par exemple dans les conceptions d’installations d’usine comme support pour ces escaliers préfabriqués.



Construction Métal

Nouvelle fonction d’isolation
La fonction de création d’une isolation a été améliorée et divisée en trois parties :

  • Isolation le long de l’esquisse
  • Isolation depuis la coupe transversale
  • Isolation depuis les bords

À l’origine de la création de l’isolation, vous avez toujours besoin d’une esquisse.

Insertion de vitre dans des étendues de verre non fermées
Dans la fonction Verre laminé, il est désormais possible d’insérer des vitres dans des étendues de verre non fermées. Pour cela, il faut soit identifier un point dans l’étendue de verre, soit après un clic droit de la souris et avoir choisi l’option Sélectionner directement les profilés de verre de sélectionner deux profilés de verre, lesquels pouvant également être parallèles.

Agrafes de tôle
La nouvelle fonction Agrafes de tôle vous permet de connecter entre eux deux profilés ou plus au moyen d’agrafes de tôle.

Calepinage des éléments/profilés

Calepinage des éléments et sous-structure

ALUCOBOND® suspendu et SZ20
Jusqu’alors, la surface de base des cassettes suspendues et des cassettes SZ20 était toujours parallèle au plan de l’esquisse. À partir de HiCAD 2021, les cassettes peuvent être inclinées horizontalement ou verticalement, mais seulement si, pour la coupe horizontale/verticale, l’exécution Standard ou Sans rabats est sélectionnée.

ALUCOBOND® Delta 2
Les cassettes ALUCOBOND® SZ20 et les cassettes ALUCOBOND® suspendues peuvent également être insérées avec une surface de base fléchie dans l’espace. À cette fin, à partir de HiCAD 2021, deux nouvelles variantes sont disponibles : ALUCOBOND® Delta 2 SZ20 et ALUCOBOND® Delta 2 suspendu.

Supports muraux - Utilisation des éléments achetés
Lors de la création de supports muraux, il est désormais possible d’utiliser des supports muraux non seulement à partir du catalogue Normes d’usine>Planification de calepinage : éléments et usinage>Sous-structure>Support mural, mais aussi à partir du chemin Normes d’usine>Pièces standardisées achetées/d’usine>Consoles de paroi.



Calepinage de profilés

Ordre des sections de toit dans l’inclinaison du toit
Dans l’encart Inclinaison du toit de la fenêtre Calepinage de profilé, vous avez désormais la possibilité l’inverser la numérotation des sections. Vous disposez pour cela de l’option Ordre des sections de toit. Vous y avez le choix entre les options Dans la direction de référence (correspond à l’ancienne numérotation dans la direction de l’axe Y (ou X) de l’esquisse) et Dans la direction opposée (numérote les sections en sens opposé de la direction de Y/X). Cette différence est utile, car le début de la première section de toit se trouve à hauteur du plan de l’esquisse et toutes les autres surfaces mesurent leur inclinaison ou hauteur à partir de cette valeur.

Affichage des désignations de profilés sur la scène
Jusqu’alors, il n’était possible d’obtenir l’affichage courant au secteur industriel de groupes de profilés, composés de profilés de même longueur et du même paquet, qu’en créant des dessins d’exécution. Avec les nouveaux outils de vue Ajouter désignations et Supprimer désignations, les désignations de la strate actuellement sélectionnée peuvent maintenant être affichées ou supprimées à nouveau directement sur la scène.

Éléments sandwich Kingspan pour toit et mur
Les éléments sandwich RW QuadCore et AWP QuadCore sont nouveaux.

Planification de tuyauterie

Chaînes d’arêtes directrices

  • Les chaînes d’arêtes directrices seront créées, à partir de HiCAD 2021, dans la construction d’usine comme esquisse 3D. Utilisez pour cela la fonction Générer chaîne d’arêtes directrice. La fonction procède en deux étapes : une nouvelle chaîne d’arêtes directrice est créée (cela correspond à créer une nouvelle esquisse 3D), puis après la création de la chaîne d’arêtes directrice, la fonction Esquisser une polyligne démarre automatiquement et donc l’outil d’esquisse 3D. L’outil d’esquisse facilite la construction dans le sens où HiCAD, en fonction de chaque dernier point d’une polyligne, affiche automatiquement au niveau du curseur des lignes auxiliaires le long d’une grille prédéfinie et, selon le mode choisi, les angles, distances, ou rayons correspondants. Sur cette grille, vous pouvez déterminer en déplaçant le curseur par exemple la direction et la longueur d’une ligne, et ce par un clic de la souris. Les esquisses 3D possédant, tout comme les autres éléments 3D, un système de coordonnées d’élément, il est possible tout en dessinant de changer de plan dans lequel vous dessinez. Ce plan du dessin se trouve toujours parallèle au plan sélectionné et passe par le dernier point déterminé.
  • Pour modifier les chaînes d’arêtes directrices, vous pouvez désormais utiliser les fonctions de l’onglet Esquisse. Par ailleurs, vous disposez également des fonctions les plus souvent utilisées pour la modification des chaînes d’arêtes directrices sous Esquisser une polyligne.
  • Par la création de chaînes d’arêtes directrices comme esquisse 3D, le groupe de fonction Chaîne d’arêtes directrice a été modifié.
  • Le menu contextuel pour les chaînes d’arêtes directrices a également été adapté en conséquence.
  • Les chaînes d’arêtes directrices, qui sont créées avec l’Éditeur d’arêtes directrices, doivent être créées, à la différence d’une création comme esquisse, de manière contiguë. Si l’Éditeur est utilisé sur une chaîne d’arêtes directrice non contiguës, un message d’avertissement est affiché en conséquence.
  • Avec HiCAD Version 2019 SP2 (Version 2402), la pose automatique de chaînes d’arêtes directrices a été soumis à une refonte. Le comportement précédemment valide pouvait être utilisé jusqu’alors en cochant la case Affectation automatique dans le Gestionnaire de Configuration sous Construction d’installation > Planification d’implantation, comme dans la version 2401 et précédentes. Cette option a été supprimée du Gestionnaire de Configuration dans HiCAD 2021.

Recherche d’élément harmonisée
Lors de la recherche d’éléments, il y avait auparavant de légères différences dans la syntaxe des expressions de recherche, selon que la recherche était effectuée dans le catalogue ou dans HELiOS. Cette méthode a été harmonisée pour toutes les entrées de la Construction d’installation 3D. Cela s’applique, par exemple, au masque de présélection pour l’insertion des éléments ou au dialogue d’édition des classes de tuyaux du catalogue. La nouvelle syntaxe correspond essentiellement à la recherche dans HELiOS.

Suppression d’éléments
Lors de la suppression d’éléments, des arêtes directrices peuvent être générées de manière optionnelle. Ces arêtes directrices sont alors situées là où se trouvaient auparavant les éléments supprimés. Dans de nombreux cas, cela est utile, mais pas pour les éléments très étroits à l’extrémité du tuyau. Cela est particulièrement vrai pour les arêtes directrices qui étaient précédemment générées lors de la suppression des joints. Celles-ci étaient souvent recouvertes par la ligne médiane indiquée de la bride adjacente et ne pouvaient donc être supprimées séparément qu’avec difficulté. À partir de HiCAD 2021, les arêtes directrices ne seront plus générées à l’extrémité du tuyau pour les joints et les brides détachées avec dépassement.

Sélectionner des chaînes d’éléments
Le comportement de la fonction Sélectionner une chaîne d’élément a été modifié. Auparavant, on sélectionnait tous les éléments qui se trouvaient sur un chemin quelconque entre le point de départ et le point d’arrivée sélectionné. À partir de HiCAD 2021, seuls les éléments situés sur le chemin le plus court sont sélectionnés du début à la fin. Le comportement précédent peut toujours être utilisé. Pour cela, recourez à la nouvelle fonction Sélectionner le réseau d’élément.

DIN 11853 : Type d’élément modifié
Le type d’élément de N11853-3_KL.VAA a été modifié d’élément de connexion asymétrique en élément de connexion symétrique. Lors d’une mise à jour vers HiCAD 2021, cette variante doit être gérée à nouveau dans la base de données existante de HELiOS afin d’y adapter également à cet endroit la classification.

Échelle dans l’Isométrie et la Tuyauterie
À la sélection de l’échelle dans l’Isométrique et dans la planification de la Tuyauterie également, les paramètres du Gestionnaire de Configuration de ISD sous Paramètres système > Échelles ont été pris en compte, c’est-à-dire qu’ici aussi l’échelle peut désormais être sélectionnée dans la liste de choix. À cette fin, les fenêtres de dialogue ont été changées en conséquence. Les échelles impériales en particulier peuvent également être utilisées ici.



Recherche de fonction dans HiCAD

Zoom sur les vues en coupe/de détail


Diviser le long de la direction - désormais aussi pour les tôles pliées

Représentation des roulements améliorée considérablement, également dans les vues en coupe


Tôle depuis une surface 3D avec zones de fraisage-pliage

Calepinage de profilés avec panneaux sandwich Kingspan


Nouvelle variante de design pour les agrafes de tôle

Première ébauche du configurateur d'escaliers en colimaçon

Retour

Mon compte ISD
