Mit HiCAD 2021 steht die neueste Version unserer CAD-Produktreihe zur Verfügung – mit vielen neuen Funktionen und Tools sowie zahlreichen Funktionserweiterungen.
Ein Highlight ist der neue Renderer, der die Grafikausgabe in der Breite deutlich beschleunigt, was sich in einer höheren Bildfrequenz (Frames/Sekunde) niederschlägt. Ansichtsfunktionen wie Zoomen, Drehen oder Verschieben werden dadurch schneller und wirken noch flüssiger. Ebenfalls hervorzuheben sind die Definition individueller Maßstabslisten im Konfigurationseditor, die zahlreichen Erweiterungen für Ansichten und die umfangreichen Normteilerweiterungen.
Darüber hinaus stehen auch in HiCAD 2021 wieder unzählige branchenspezifische Neuheiten und Erweiterungen zur Verfügung. Beispiele sind die komfortable Ableitung von Blechen aus 3D-Flächen mit Biege- oder Fräskantzonen, die Designvariante für Blechklammern im Metallbau, Leitkantenzüge auf Skizzen-Basis im Anlagenbau, geneigte ALUCOBOND® Kassetten für die Elementverlegung u.v.m.
Neuer Renderer
HiCAD 2021 verwendet OpenGL Version 4.3. Das bedeutet, dass HiCAD 2021 nur noch auf Rechnern läuft, deren Grafikkarte OpenGL ab Version 4.3 unterstützt. Auch der Einsatz von Onboard-Karten ist - sofern sie die entsprechenden Voraussetzungen erfüllen - weiterhin möglich. Wir empfehlen Ihnen jedoch, diese ab HiCAD 2021 nicht mehr einzusetzen, da die Performance dieser Chips für komplexe Konstruktionen unzureichend ist. Ausschlaggebende Faktoren bei der Entwicklung des neuen Renderers waren der erweiterte Funktionsumfang bei der Grafikausgabe durch die Nutzung neuerer OpenGL-Funktionen und die Möglichkeit, zukünftig spürbare Performanceverbesserungen bei der Grafikausgabe realisieren zu können. Mit HiCAD 2021 wird die Grafikausgabe in der Breite deutlich beschleunigt, was sich in einer höheren Bildfrequenz (Frames/Sekunde) niederschlägt. Ansichtsfunktionen wie Zoomen, Drehen oder Verschieben werden dadurch schneller und wirken noch flüssiger. Der volle Performancegewinn wird mit HiCAD 2021 SP1 erreicht werden.

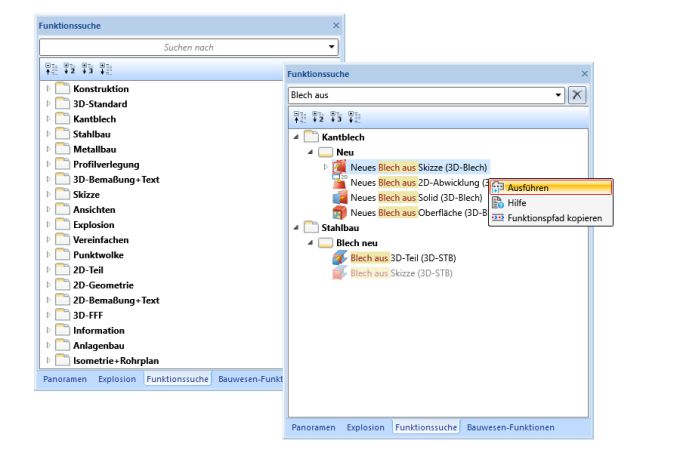

Benutzeroberfläche, Bedienung und Hilfe
Maßstab und Maßeinheit
Design Checker
Positionierung
Zeichnungsableitung
Die Anordnung von Ansichten in Fertigungszeichnungen ist verbessert worden. Ansichten werden jetzt übersichtlicher auf dem Zeichnungsblatt verteilt und die automatische Wahl der Blattgröße bzw. des Ansichtsmaßstabes wurde so verbessert, dass das Blatt möglichst gut gefüllt ist.
Gewindeauslauf DIN 76 Linksgewinde
Für Gewindeausläufe nach DIN 76 stehen nun auch Linksgewinde zur Verfügung (Typ F-LH und R-LH).
Schweißbolzen
Neu im Katalog sind die Tabellen DIN EN ISO 13918 FD und DIN EN ISO 13918 MD.

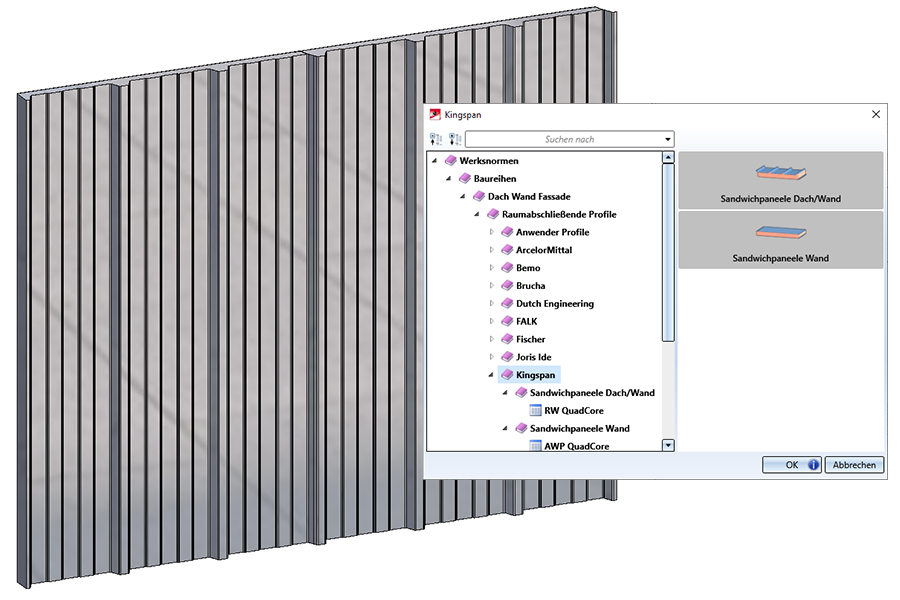

Kingspan Sandwichelemente für Dach und Wand
Neu sind die Sandwichpaneele RW QuadCore und AWP QuadCore. Diese lassen sich beispielsweise für die Profilverlegung oder den Einbau von Baureihen im Stahlbau verwenden.
Ejot® Dichtschrauben
Der Katalog Anwenderschrauben ist um EJOT® Dichtschrauben JZ3 (gewindefurchend mit Sechskantkopf und vormontierter Dichtscheibe) und EJOT® Dichtschrauben JZ3-S (gewindefurchend mit Senkkopf) erweitert worden.
SYSTEA® Thermostop-Elemente
Neu im Katalog Werksnormen > Zukauf-, Werksnormteile sind Thermostop-Elemente von Systea®.
Verbesserte Tooltipps für Schrauben
Die Tooltipps, die angezeigt werden, wenn man in der Struktur des Katalogeditors auf eine Tabelle zeigt, sind für Schrauben verbessert und aussagekräftiger geworden.
Weitere Hilti Zubehörteile für die Unterkonstruktion
Der Katalog Werksnormen > Zukauf-, Werksnormteile ist um weitere Hilti Zubehörteile für die Unterkonstruktion erweitert worden:
Kundenspezifische Systemattribute
In der Praxis besteht häufig der Wunsch eigene, kundenspezifische Systemattribute zu verwenden. Bisher war dies nur durch die ISD möglich. Ab HiCAD 2021 können Kunden dies auch selbst durchführen.
Update auf CADfix 12 SP 1.1
Mit dem Update auf CADfix 12 SP1.1 stehen jetzt in HiCAD folgende Formatversionen für den Import zur Verfügung:
Direkter Aufruf von GAMMA-RAY
Ist auf Ihrem Rechner das Rendering-Programm GAMMA-RAY installiert, dann können Sie Teile Ihrer Konstruktion auch über die Ribbonleiste Konstruktion in das TGF-Format exportieren und die Dateien automatisch in GAMMA-RAY öffnen.
NCX - Automatische Erzeugung der DXF-Dateien
Beim Speichern von Konstruktionen im NCX-Format lassen sich die Querschnitte von Profilen und Blechen automatisch als DXF-Datei speichern. Bisher waren Flachstahl und Stahlbaubleche davon ausgenommen, da in vielen Fällen die Maschine-Software bei fehlenden DXF-Daten automatisch ein rechteckiges Profil darstellt. Es gibt jedoch auch Maschinen-Software, bei der in solchen Fällen ein hohles Profil dargestellt wird. Um auch hier die richtige Darstellung des Querschnitts sicher zu stellen, wird ab HiCAD 2021 nun auch für Flachstahl und Stahlbaubleche eine DXF-Datei des Querschnittes erstellt.
NavisWorks - Export über API
Der Export nach NavisWorks ist über die HICAD API möglich - sowohl im NWC- als auch NWD-Format. Das Format ist auswählbar durch die Endung im übergebenen Dateinamen. Beachten Sie bitte, dass der Export als NWD-Datei nur dann möglich ist, wenn auf dem Rechner eine lizenzierte Version von NavisWorks vorhanden ist.
DSTV-NC Export - Vorlagendateien
Beim DSTV-NC Export stehen jetzt zur Bestimmung der Auftrags- und Zeichnungsnummer aus einer Vorlagendatei alle FTD-Dateien des HiCAD sys-Verzeichnisses zur Auswahl, deren Name mit DSTV_NC_ beginnt. Dies können auch eigene Vorlagen sein.
Ansichtsweiser Export von Blechabwicklungen
Ab HiCAD 2021 ist nun auch der ansichtsweise Export von Blechabwicklungen möglich. Dazu verwenden Sie die Funktion Ansichtsweiser 3D-Export (STEP, 3D PDF...) im Kontextmenü einer Ansicht. Um das Menü zu aktivieren, klicken Sie mit der rechten Maustaste auf den Ansichtsrahmen. Dies gilt für STEP und alle CADFIX-Formate.
Aktualisieren von 3D-Importen in der aktuellen Konstruktion
3D-Teile / Baugruppen, die Sie über Schnittstellen in die aktuelle Konstruktion importieren, werden im ICN entsprechend gekennzeichnet. Mit der neuen Funktion Importe aktualisieren, über 3D-Schnittstelle lassen sich diese Teile / Baugruppen aktualisieren oder durch andere Importdateien ersetzen.
Ansichten
Wegfall der Schattierungsart Flat
Bisher konnte als einfachstes und schnelles Schattierungsverfahren die Schattierungsart Flat verwendet werden. Durch die Umstellung des Renderers auf OpenGL Version 4.3 wird die Grafikausgabe in HiCAD in der Breite beschleunigt, was sich in einer höheren Bildfrequenz (Frames/Sekunde) niederschlägt. Ansichtsfunktionen wie Zoomen, Drehen oder Verschieben sind dadurch deutlich schneller und wirken noch flüssiger. Aus diesem Grund wird das Schattierungsverfahren Flat nicht mehr benötigt. Die Funktion Schattierungsart ist daher aus dem Kontextmenü für Ansichten entfernt worden.
Parametrische Wiederholung mit Fremdbezügen
Während der Konstruktion wird beim Einbau von Teilen häufig Bezug auf andere Konstruktionsobjekte genommen, beispielsweise, wenn Sie eine Bohrung relativ zum Zentrum einer Bohrung in einem anderen Teil einbauen oder ein Profil an einem anderem Teil anschneiden wollen. Dieser Bezug zwischen zwei Teilen wird als Fremdbezug bezeichnet. Hat das zu kopierende Teile Feature-Parameter mit Fremdbezug, dann lässt sich jetzt über die Checkbox Fremdbezüge nicht verwenden festlegen, ob die Fremdbezüge beim Kopieren berücksichtigt werden sollen oder nicht. Defaultmäßig ist die Checkbox inaktiv. Dies entspricht dem bisherigen Standardverhalten beim Kopieren von Teilen. Ist die Checkbox aktiv, dann wird der Fremdbezug des Originals für alle kopierten Teile übernommen.
Teilen entlang Richtung
Signierung mit HiCAD-Fonts
Bei der Funktion Signierung wurden bisher Texte bei Verwendung eines HiCAD-Fonts immer kursiv dargestellt. Ab HiCAD 2021 ist es möglich, auch für HiCAD-Fonts festzulegen, ob der Text kursiv dargestellt werden soll oder nicht. Dies wird über das Seitenverhältnis und den Neigungswinkel festgelegt.
Normteile und Normbearbeitungen
Bemaßung
Rasterberschriftung
Bei der Funktion 3D-Raster wird jetzt die Rasterbeschriftung beidseitig eingefügt.
Kopieren intern referenzierter Teile
Um intern referenzierte Teile wiederzuverwenden, können Sie das Teil einfach kopieren. Dazu können Sie auch die Funktionen Ins HiCAD-Clipboard kopieren und Aus dem HiCAD Clipboard einfügen in der Symbolleiste des ICN verwenden. Wird ein intern referenziertes Teil oder eine Baugruppe mit intern referenzierten Teilen über das HiCAD Clipboard von einer Konstruktion in eine andere Konstruktion eingefügt, in der schon Intern referenzierte Gleichteile zu den intern referenzierten Teilen des Clipboards vorhanden sind, dann fragt HiCAD, ob diese Teile an die Version in der Konstruktion angepasst werden sollen. Hier lässt sich jetzt festlegen, ob die Aktualisierung für jedes der Teile explizit bestätigt werden muss oder nicht. Bisher erfolgte die Abfrage für jedes entsprechende Teil. Bei Baugruppen mit vielen intern referenzierten Teilen, kann dies ggf. sehr lästig sein und Zeit kosten.

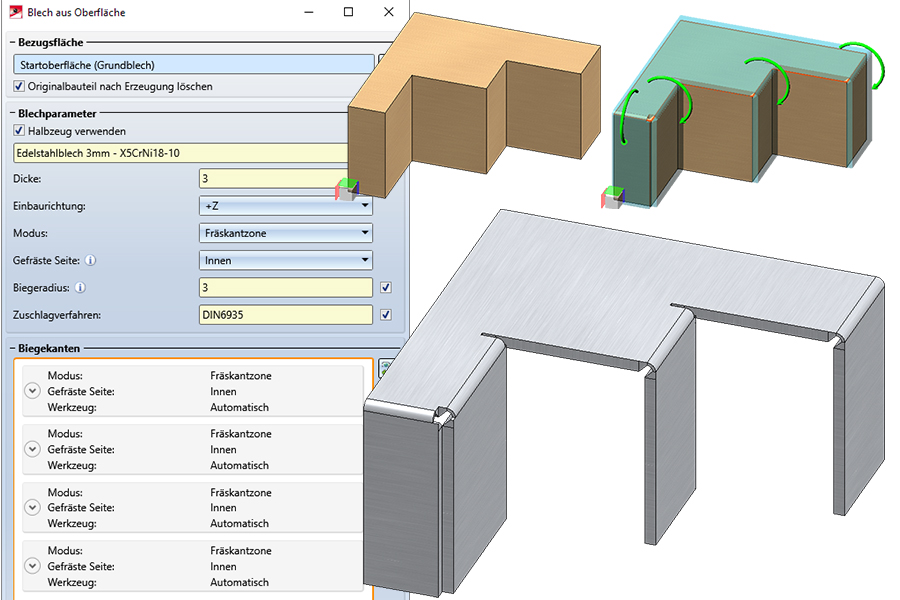

Neues Blech aus Oberfläche
Durch die komplette Überarbeitung der Funktion Neues Blech aus Oberfläche können Sie aus den Flächen eines 3D-Teils ein neues Blechteil mit Biegezonen oder Fräskantzonen ableiten.
Biegewerkzeugzuordnung
Mit dieser neuen Funktion regeln Sie die Zuordnung von Biegewerkzeugen zu Biegezonen. In HiCAD wird für Biegezonen der Winkel, der Biegeradius und das Zuschlagverfahren festgelegt. In der Praxis richtet sich der Biegeradius z. B. nach dem Material, der Dicke und auch nach den verwendeten Biegewerkzeugen. Durch entsprechende Erweiterungen der Werkzeuge im Katalogeditor lässt sich auch dies bei der Zuordnung zu Biegezonen und bei der Blechabwicklung berücksichtigen.
Designvariante: Blechecke mit Versteifung
Beim Einbau der Designvariante stehen Ihnen ab HiCAD 2021 zusätzliche Optionen bei der Verwendung der Steife zur Verfügung:
Zuschlagverfahren bearbeiten
Zur Bearbeitung bzw. zum Anlegen der Zuschlagverfahren bei Blechabwicklungen steht Ihnen der ABWEditor im EXE-Verzeichnis Ihrer HiCAD-Installation zur Verfügung. Der Editor kann ab HiCAD 2021 auch über die Menüleiste Kantblech aufgerufen werden.
Bearbeitungsrichtung
Wenn Sie eine Blechlasche mit der rechten Maustaste aktivieren, erscheint im Kontextmenü jetzt die Funktion zum Anlegen einer Bearbeitungsrichtung.
Einbau von Formwerkzeugen
Auch Formwerkzeuge sowie Zukauf-/Werksnormteile werden über das Einbau-Koordinatensystem der entsprechenden KRA-Datei oder über drei in der KRA-Datei definierte isolierte und benannte Punkte (Punkt 1 für den Ursprung, Punkt 2 für die X-Richtung, Punkt 3 für die Y-Richtung) in der Konstruktion platziert. Sind weder diese Punkte noch ein Einbau-Koordinatensystem definiert, dann erscheint ab HiCAD 2021 eine Fehlermeldung.
Schweißecke
Blechabwicklungen im Design Checker
Im Desgin Checker kann für Kantbleche geprüft werden, ob es zu Kollisionen zwischen Laschen oder Biegezonen bei einer Abwicklung oder Biegesimulation kommt.
Ansichtsweiser Export von Blechabwicklungen
Ab HiCAD 2021 ist nun auch der ansichtsweise Export von Blechabwicklungen möglich. Dazu verwenden Sie die Funktion Ansichtsweiser 3D-Export (STEP, 3D PDF...) im Kontextmenü einer Ansicht. Dies gilt für STEP und alle CADFIX-Formate.
Neuberechnung mit Aktualisierung verbundener Teile
Bei Funktionen, die sich auf mehrere Teile und ihre Featureprotokolle verteilen (wie beispielsweise die Verbindung zwischen einer Elementverlegung und einer Unterkonstruktion, die durch die Funktion Teilen entlang Richtung erzeugten Teilstücke oder durch Stahlbauanschlüsse miteinander verbundene Profile) können nun Änderungen an einem der Ursprungsteile über die neue Funktion Neuberechnung mit Aktualisierung verbundener Teile einfach auf alle Teile übertragen werden.
Verbesserungen für das Feature-Protokoll
Bei der Arbeit mit Feature-Protokollen wurden folgende Verbesserungen eingeführt:
Autovervollständigung für Teilevariablen
Der neugestaltete HiCAD Formeleditor bietet nun auch eine Autovervollständigung für Teilevariablen an. Aktuell erfolgt die Autovervollständigung nur in ausgewählten Dialogen und dann auch nur, wenn das jeweilige Teil bereits in die Konstruktion eingefügt ist.
Modulo-Operator für double-Werte
Der bisherige Operator % für die Berechnung des Modulos (Rest bei Division, Beispiel: 10 % 3 = 1) arbeitet nur mit Integer- (Ganzzahl-) Werten zusammen. Um auch mit Kommazahlen arbeiten zu können, wurde die neue Funktion modulo(a; b) eingeführt, die sowohl Integer- als auch Double-Werte akzeptiert. Der bestehende %-Operator bleibt aus Gründen der Abwärtskompatibilität unverändert bestehen.
Vereinfachtes Arbeiten mit Variablen
Variablenverwendung
Der Dialog Variablenverwendung wurde weiter verbessert:
Anzeige von Elementvariablen
Bei der Arbeit mit Elementvariablen werden die von ihnen referenzierten Elemente nun in der Konstruktion hervorgehoben, sobald eine Elementvariable im Andockfenster Teilevariable ausgewählt wird.
Zusammenlegung der Funktionen "Körpererzeugungsfeature einschalten" und "Feature einschalten"
Die Funktion Körpererzeugungsfeature einschalten wurde entfernt. Dafür wurde die Funktion Feature einschalten so erweitert, dass diese nun automatisch ein Körpererzeugungsfeature hinzufügt, wenn das gewählte Teil eine Geometrie enthält. Falls keine Geometrie vorhanden ist, wird wie gehabt einfach nur das Featureprotokoll aktiviert.
Feature einschalten mit Unterteilen
Rufen Sie die Funktion Feature einschalten zu einem Teil auf, das Nebenteile enthält, die ebenfalls kein Featureprotokoll haben, bietet HiCAD nun die Möglichkeit, direkt auch die Featureprotokolle der Nebenteile zu aktivieren.
Verbesserungen für das Draggen im Skizzen-HCM
HCM-Bedingungen zu Verbindungsmitteln
Bei der Vergabe von HCM-Bedingungen, die sich auf Verbindungsmittel wie z.B. Schrauben beziehen, wird häufig Bezug genommen auf den Ursprung des Teilekoordinatensystems oder die Z-Achse der Schraube. Um diesen Schritt zu vereinfachen, zeigt HiCAD nun automatisch Ursprung und Z-Achse eines Verbindungsmittels an, wenn Sie es während der Vergabe einer HCM-Bedingung mit dem Mauszeiger berühren. Diese Einblendung bleibt anschließend noch kurze Zeit bestehen, was es Ihnen erlaubt, Ursprung oder Z-Achse auszuwählen.
Aussagekräftigere Fehlermeldungen
An vielen Stellen des HCM-Systems wurden angezeigte Fehlermeldungen überarbeitet und sind nun aussagekräftiger als bisher. Zudem bieten sie auch direkt unterschiedliche Möglichkeiten an, mit dem jeweiligen Fehler umzugehen. Beispielsweise wird beim Löschen eines isolierten Punktes, der in einer HCM-Bedingung referenziert wird, angezeigt, welche Teile in welcher Baugruppe über welche Bedingung betroffen sind. Außerdem wird angeboten, die entsprechenden Bedingungen zu deaktivieren, zu löschen, oder diesen Fehler zu ignorieren (wodurch die Bedingungen dann unerfüllt blieben).
Wiedereinführung der Funktionen Maßzahl ändern und Maßzahl verschieben für Skizzen
Die Funktionen Skizze > HCM > Intelligente Bemaßung > Ändern sowie Skizze > HCM > Draggen > Maßlinie verschieben wurden wieder eingeführt, um speziell die Arbeit im Ansichtsbereich zu vereinfachen.
Verbesserte Bedienbarkeit der Kontextmenüs im ICN
Über das Kontextmenü des HCM-Bereichs im ICN ist es komfortabel möglich, die Eigenschaften mehrerer HCM-Bedingungen gleichzeitig zu ändern. So können in der tabellarischen Auflistung mehrere Bedingungen ausgewählt und gesammelt per Kontextmenü z. B. deaktiviert werden. Bislang wurden dabei im Kontextmenü nur Funktionen angeboten, die auf alle gewählten HCM-Bedingungen angewendet werden konnten. Beispielsweise wurde die Funktion Bedingung ausblenden nur angeboten, wenn keine der ausgewählten Bedingungen bereits ausgeblendet war. Dieses Verhalten wurde nun angepasst, sodass diese Funktion immer angeboten wird und somit auch angewendet werden kann, wenn bereits ein Teil der ausgewählten Bedingungen ausgeblendet ist.
Anzeige durch eine Formel deaktivierter Bedingungen
HCM-Bedingungen, die durch eine Bedingung deaktiviert sind, werden nun durch ein entsprechendes Symbol gekennzeichnet.
Anschlüsse aktualisieren
Zur Aktualisierung von Anschlüssen können Sie auch die Feature-Funktion Neuberechnung mit Aktualisierung verbundener Teile verwenden, die Sie in der Symbolleiste des Feature-Fensters im ICN finden.
Laschenanschluss (2310)
Beim Laschenanschluss (2310) mit Steife lässt sich optional eine zweite Steife einbauen.
Kreuzverband - Fasen der Knoten- und Anschlussbleche
Knoten- und Anschlussbleche, die beim Kreuzverband erzeugt werden, ließen sich bisher nur runden. Ab HiCAD 2021 ist hier nun auch das Fasen möglich. Dies betrifft die Knotenbleche beim Kreuzverband (2601) und die Knoten- und Anschlussbleche beim Kreuzverband (2602).
Fußplatte + Ankerplatte (2101) - Erweiterungen
Für die Designvariante Fußplatte + Ankerplatte (2101) stehen mit HiCAD 2021 verschiedene Erweiterungen zur Verfügung:
Kreuzverband (2601) - Horizontaler Versatz des Bohrungsrasters
Beim Kreuzverband (2601) kann jetzt auf der Registerkarte Anschlusspunkte ein Versatz für das Bohrungsraster angegeben und so die Lage des Bohrungsrasters beeinflusst werden.
Verbesserte Erzeugung von Ausklinkungen an Profilen mit CUTOUT-Kontur
Der Algorithmus zur Erzeugung einer Ausklinkung an Baureihenprofilen mit CUTOUT-Kontur wurde optimiert und liefert nun bessere Ergebnisse als in früheren HiCAD-Versionen.
Teilen von Profilen
Für das Teilen von Profilen entlang einer Richtung steht jetzt die Funktion Teilen entlang Richtung zur Verfügung. Diese Funktion arbeitet im Wesentlichen analog zur gleichnamifgen 3D-Funktion bis auf folgende Unterschiede:
Fixlange Profile
In der Praxis werden in Konstruktionen oft Profile, z.B. Zukaufteile, verbaut, die für die Fertigung fixlang bestellt werden. Diese Profile sollen in der Profilstabliste nicht erscheinen oder gesondert ausgewiesen werden. In HiCAD lässt sich dies jetzt über das Attribut Fixlänge (%FIXLEN) regeln, das den entsprechenden Profilen zugewiesen werden muss.
Verbundglas
3D-Raster
Bei der Funktion 3D-Raster wird jetzt die Rasterbeschriftung beidseitig eingefügt.

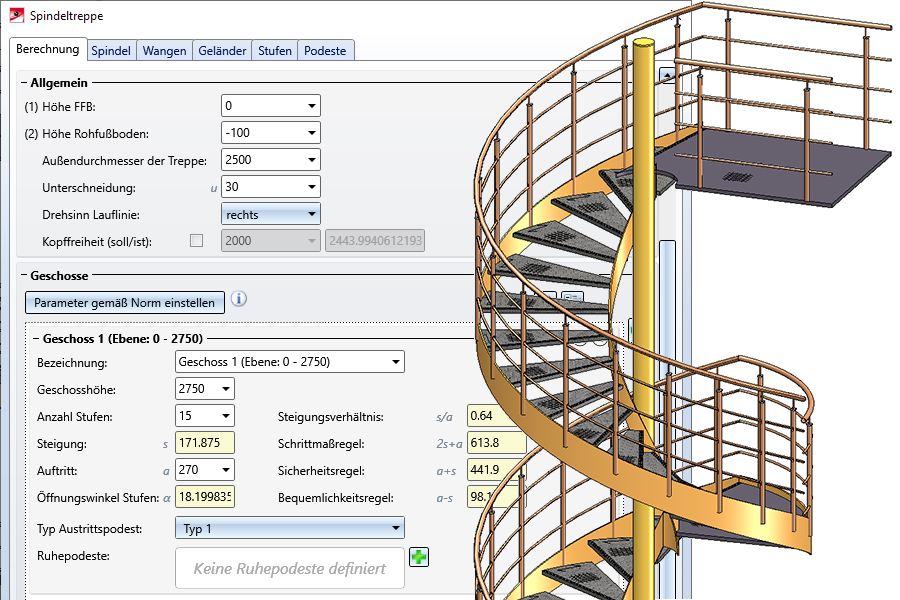

Spindeltreppe
Mit dem neuen Tool Spindeltreppe im Andockfenster Bauwesenfunktionen steht der erste Entwurf eines Konfigurators für Spindeltreppen zur Verfügung. Dieser hat noch nicht den vollen Funktionsumfang. Mit den kommenden HiCAD-Versionen wird dieses Tool zu einem voll funktionsfähigen Konfigurator ausgebaut mit verschiedenen Varianten für Spindeln, Wangen, Podeste, Geländer und Stufen, speziellen Bemaßungsregeln für Zeichnungsableitung u.a.m. Der aktuelle Konfigurator kann aber bereits zur Visualisierung von Spindeltreppen verwendet werden, beispielsweise in Anlagenkonstruktionen als Platzhalter für derartige Fertigtreppen.
Neue Funktion Dämmung
Die Funktion zur Erzeugung einer Dämmung wurde überarbeitet und in drei Teile aufgespalten:
Als Grundlage für die Erzeugung der Dämmung dient jeweils eine Skizze.
Glaseinbau in nicht geschlossene Glasfelder
Mit der Funktion Verbundglas ist jetzt auch der Glaseinbau in nicht geschlossene Glasfelder möglich.
Blechklammern
Mit der neuen Designvariante Blechklammer lassen sich zwei oder mehr Profile durch Blechklammern miteinander verbinden. Dies wird häufig verwendet, um Verkleidungsbleche an Profilen zu befestigen.
ALUCOBOND® eingehängt und SZ20
Bisher lag die Grundfläche von eingehängten Kassetten und SZ20 Kassetten immer parallel zur Skizzenebene. Ab HiCAD 2021 lassen sich die Kassetten horizontal oder vertikal neigen sofern für den Horizontal-/Vertikalschnitt die Ausführung Standard oder Ohne Laschen gewählt wird.
ALUCOBOND® Delta 2
ALUCOBOND® SZ20 Kassetten und eingehängte ALUCOBOND® Kassetten lassen sich auch mit räumlich geknickter Grundfläche einbauen. Dazu stehen ab HiCAD 2021 zwei neue Varianten zur Verfügung:ALUCOBOND® Delta 2 SZ20 undALUCOBOND® Delta 2 eingehängt.
Wandhalter - Verwendung von Zukaufteilen
Wandhalter können nun auch aus dem Katalog Werksnormen > Zukauf-, Werksnormteile >Wandkonsolen gewählt werden.
Profilverlegung
Reihenfolge der Dachabschnitte bei Dachneigungen
Im Bereich Dachneigungen des Fensters Profilverlegung besteht nun die Möglichkeit, die Nummerierung der Abschnitte umzukehren. Dazu steht die Option Reihenfolge der Dachabschnitte zur Verfügung. Hier haben Sie die Wahl zwischen den Optionen In Refenzrichtung (entspricht der bisherigen Nummerierung in Y- (bzw. X-) Achsenrichtung der Skizze) und In Gegenrichtung (nummeriert die Abschnitte entgegen der Y-/X-Richtung). Diese Unterscheidung ist nützlich, weil der Beginn des ersten Dachabschnittes stets auf Höhe der Skizzenebene liegt und alle weiteren Flächen ihre Neigung bzw. Höhe von diesem Wert aus messen.
Anzeige der Profilbezeichnungen in der Konstruktion
Bislang war es nur durch Erstellung von Werkstattzeichnungen möglich, die branchenübliche Anzeige von Profilgruppen, bestehend aus Profilen mit der gleichen Länge und aus dem gleichen Paket zu erhalten. Mit den neuen Ansichtstools Bezeichnungen hinzufügen und Bezeichnungen löschen lassen sich nun die Bezeichnungen für die aktuell ausgewählte Schicht direkt in der Konstruktion anzeigen bzw. wieder entfernen.
Kingspan Sandwichelemente für Dach und Wand
Neu sind die Sandwichpaneele RW QuadCore und AWP QuadCore.
Leitkantenzüge
Vereinheitlichte Bauteilsuche
Bei der Suche nach Bauteilen gab es in der Syntax für Suchausdrücke bisher geringe Unterschiede, abhängig davon, ob im Katalog oder in HELiOS gesucht wurde. Dies ist für alle Eingaben im 3D-Anlagenbau vereinheitlicht worden, beispielsweise in der Vorauswahlmaske für den Bauteileinbau oder im Dialog zur Bearbeitung von Katalog-Rohrklassen. Die neue Syntax entspricht im Wesentlichen der Suche in HELiOS.
Löschen von Bauteilen
Beim Löschen von Teilen lassen sich optional Leitkanten generieren. Diese Leitkanten liegen dann dort, wo zuvor die gelöschten Teile lagen. In vielen Fällen ist das hilfreich, allerdings nicht bei sehr schmalen Teilen am Rohrleitungs-Ende. Dies gilt insbesondere für Leitkanten, die bisher beim Löschen von Dichtungen erzeugt wurden. Diese wurden oftmals von der angedeuteten Mittellinie des angrenzenden Flansches überdeckt und konnten somit nur schwierig separat gelöscht werden. Ab HiCAD 2021 werden am Rohrleitungsende keine Leitkanten mehr für Dichtungen und Losflansche mit Überstand generiert.
Bauteilketten selektieren
Das Verhalten der Funktion Bauteilkette selektieren ist geändert worden. Bisher wurden alle Bauteile ausgewählt, die auf irgendeinem Pfad zwischen dem gewählten Anfangs- und Endpunkt liegen. Ab HiCAD 2021 jetzt werden nur noch die Bauteile auf dem kürzesten Pfad von Anfang bis Ende selektiert. Das bisherige Verhalten lässt sich auch weiterhin nutzen. Dazu steht die neue Funktion Teilenetz selektieren zur Verfügung.
DIN 11853: Bauteilart geändert
Die Bauteilart von N11853-3_KL.VAA ist von "asymmetrisches Verbindungselement" auf "symmetrisches Verbindungselement" geändert worden. Bei einem Update auf HiCAD 2021 muss diese Variante neu in eine bestehende HELiOS-Datenbank eingepflegt werden, um die Klassifizierung auch dort anzupassen
Maßstab in Isometrie und Rohrplan
Auch bei der Maßstabswahl in der Isometrie und im Rohrplan werden die Einstellungen im ISD-Konfigurationsmanagement unter Systemeinstellungen > Maßstäbe berücksichtigt, d.h auch hier lässt sich jetzt der Maßstab in der Auswahlbox auswählen. Dazu sind die Dialogfenster entsprechend angepasst worden. Insbesondere lassen sich hier auch imperiale Maßstäbe verwenden.
Neue Designvariante für Blechklammern
Erster Entwurf des Spindeltreppen-Konfigurators
