HiCAD 2020 SP2

| Actualités | Mises à jour des logiciels

HiCAD 2020 SP2 est le deuxième et dernier Service Pack de HiCAD 2020. L'amélioration de son confort d'utilisation a été l'un des points importants de son développement. Citons par exemple les nouveaux paramètres de l’auto-pilote, le zoom dans les fenêtres d'ancrage, la nouvelle fenêtre de Feature dans l'ICN, la sélection des motifs de hachures pour les vues spéciales et bien d'autres choses encore.

Mais bien sûr, de nombreuses nouvelles fonctions et améliorations ont également été intégrées dans cette version. Par exemple, non seulement les profilés mais aussi tous les solides 3D peuvent maintenant être divisés dans une direction, et la division peut être modifiée ultérieurement et à tout moment grâce au journal de Feature. D'autres points forts sont l'assemblage en croix de Besista avec ancrage croisé, la jonction de tube de force de type Besista, la création de sections droites lors de la modification dynamique du tracé de tuyauterie et la nouvelle fonction d'insertion de zones de pliage.

Il convient également de souligner la définition des normes nord-américaines et les ajouts nombreux de pièces standardisées, par exemple les produits semi-finis et les éléments de connexion ALUCOBOND® pour le marché américain ainsi que les profilés spéciaux et les pièces achetées de Systea et BWM.

Les points forts en bref

Généralités

Interface utilisateur et commande

  • Barre d'outils Paramètres de l'auto-pilote
    Grâce à cette nouvelle barre d'outils, il est possible de contrôler directement dans la barre d'état quels points de l'auto-pilote seront proposés comme points de capture. L'activation est possible à tout moment, même pendant l'utilisation d'une fonction.
  • Barre d'outils Affichage
    Avec les fonctions de cette barre d'outils, vous pouvez activer/désactiver d'un clic l'affichage des systèmes de coordonnées, des points isolés, des cotes, des contraintes HCM, et autres. Dans certains cas, notamment pour les grandes constructions, cela vous facilitera le travail. Toutes les cotes de la scène peuvent, par exemple de cette manière, être masquées, sans avoir à lancer une fonction dans un menu contextuel ou dans un onglet.
  • Calculatrice virtuelle complétement modernisée dans son design
  • Zoom dans les fenêtres d'ancrage
    Le contenu des différentes fenêtres d'ancrage peut maintenant être agrandi ou réduit de façon dynamique.
  • Capture d'élément auxiliaire simplifiée
    Aussi longtemps qu'aucune fonction n'est activée, il est possible à partir du SP2 d'activer la capture d'élément auxiliaire automatiquement en pressant et en maintenant la pression sur le bouton MAJ (Shift) - indépendamment du mode d'identification paramétré. Vous pouvez ainsi accéder plus rapidement au menu contextuel de chacun des éléments de géométrie. D'autre part, il s'agit d'un moyen pratique de retrouver à partir de la Géométrie un Feature dans l'ICN, notamment dans les scènes complexes.

Saisies d'une échelle nord-américaine
Jusqu'à maintenant, HiCAD supportait par défaut le système d'échelles européen, c’est-à-dire la saisie d'échelle sous la forme n:m, par ex. 1:1, 1:10, 5:1, etc. Le format des échelles américaines est différent de celui de l'Europe. C'est pourquoi HiCAD offre la possibilité à partir du SP2 de définir d'autres saisies d'échelle, par ex. 1/128"=1'-0" ou 3"=1'-0".

Design Checker complété
Il est désormais possible avec le Design Checker de trouver toutes les tôles pliées pour lesquelles seul un symbole de direction exactement aura été attribué.

Dérivation de dessin modifiée/complétée

  • Pour l'actualisation des dessins dérivés, il est dorénavant possible d'actualiser plus simplement la feuille active.
  • À partir de HiCAD 2020 SP2, il est possible de paramétrer de manière individualisée si, à l'actualisation des dessins dérivés, les vues devront être redisposées.
  • À partir de HiCAD 2020 SP2, la direction du regard des vues en coupe des tôles pliées sera dirigée dans les dessins d'exécution vers la droite ou vers le bas. Les coupes d'alignement sont donc situées à droite ou en bas.
  • À partir du SP1, les lignes d'attache de cote, pour les projections développées des tôles pliées cotées automatiquement (pour les lignes d'attache non raccourcies) ne sont plus dessinées que jusqu'au point le plus proche de l'objet à coter, c'est-à-dire jusqu'au point suivant sur le contour. À partir du SP2, cela s'applique également aux tôles pliées, aux tôles en acier et aux vitres.

Interfaces 3D

  • Les paramètres de la fonction Importation 3D peuvent désormais être enregistrés comme favoris pour différents formats de fichiers.
  • L'exportation 3D peut être également limité, à partir du SP2, à la vue active.
  • À l'importation de fichiers IFC, les objets IFC à importer peuvent désormais être également sélectionnés en utilisant des filtres d'attribut. Vous pouvez, par exemple, filtrer la structure en fonction des attributs Nom d'objet, Type d'objet, Description et GUID. Il est aussi possible de définir des règles qui doivent entrées en action pour qu'un objet soit sélectionné.
  • Pour l'Exportation IFC, les éléments principaux et secondaires peuvent être regroupés en un élément.

Variables imbriquées dans les formules
Lors de la saisie d'une valeur pour une variable, il est désormais possible d'utiliser des formules qui contiennent d'autres variables. Surtout pour les éléments complexes, la structure de variable peut devenir ainsi bien plus claire. C'est pourquoi les variables sont autorisées à être imbriquées les unes dans les autres aussi profondément que souhaité – pour autant qu'aucune structure cyclique n'apparaisse (par ex. une variable a qui se réfère à la variable b qui se réfère à la variable a).

Module HiCAD VI / AV complété
La solution Viewer de HiCAD VI / AV permet de visualiser les scènes HiCAD et les dessins importés via des interfaces. Par ailleurs, le module prend en charge l'édition/la génération de plot et l'exportation de données. Afin de pouvoir créer et modifier des esquisses pour les vues en coupe et de détail, la barre de menu sous Esquisse est complétée désormais des fonctions correspondantes.

Pièces standardisées

Dériver de nouvelles pièces standardisées à partir de pièces standardisées existantes
À partir du SP2, vous avez la possibilité de dériver de nouvelles pièces standardisées à partir de pièces standardisées existantes de type identique et de géométrie similaire. Cela signifie notamment que vous pouvez utiliser toutes les géométries et tableaux pour les éléments de connexion et les produits semi-finis créés par ISD afin de dériver vos propres tableaux pour pièces standardisées à la géométrie similaire.

Modifier l'ordre des catalogues
Comme pour les tableaux, l'ordre des catalogues peut, à partir du SP2, être modifié. Cela affecte à la fois l'affichage dans l'éditeur de catalogue et la sélection du catalogue dans HiCAD. Par exemple, vous pouvez placer les catalogues qui sont importants pour vous et les plus fréquemment utilisés par vous en première position.

Ancrages de segment HILTI HSA
Le tableau des ancrages de segment HSA a été complété des chevilles de type HSA-R2 et HSA-BW.

Produits semi-finis ALUCOBOND® USA
Les produits semi-finis ALUCOBOND® de 3A Composites GmbH disponibles dans le catalogue ont été complétés par les produits semi-finis destinés à l'Amérique du Nord.

Éléments de connexion USA
Le catalogue Éléments de connexion (utilisateur) a été complété par un grand nombre d'éléments de connexion destinés au marché américain.

Systea et BWM
Le catalogue Normes d'usine a été complété des profilés spéciaux pour Toit/Mur/Façade et des pièces standardisées achetées/d'usine de Systea et BWM.

3D et Tôle

Filetage intérieur/extérieur
Pour la forme finale, des fins de filet sont désormais également possibles. La longueur peut de plus se référer à la longueur du filetage ou le pas de filet être spécifiée.

Diviser le long de la direction
À l'aide de la nouvelle fonction Diviser le long de la direction, vous pouvez diviser en plusieurs pièces les éléments 3D de type Solide le long d'une direction libre. Vous disposez pour cela de différentes options de division, par exemple, les éléments individuels peuvent obtenir des longueurs différentes. De plus, la direction, chaque point de division et chaque écart produit sera visualisé graphiquement sur la scène. Précisons que pour cette fonction, un Feature correspondant est créé, de sorte que la division peut être modifiée ultérieurement.

Vue de détail Parallélépipède / Sphère – Nouvelle fenêtre de dialogue et possibilité de modification
Les deux anciennes fonctions Vue de détail Parallélépipède et Vue de détail Sphère ont été regroupées dans une nouvelle fonction. Dans la fenêtre de dialogue de la fonction, vous pouvez passer d'un mode à l'autre. La nouvelle fenêtre est bien plus facile d'utilisation. À titre d'exemple, le parallélépipède et la sphère sont désormais visualisés par un aperçu et la taille peut être modifiée de façon dynamique au moyen du curseur. Il est par ailleurs possible, à partir du SP2, de modifier ultérieurement des vues de détail de type Parallélépipède / Sphère.

Nouvelle fenêtre de dialogue pour sélectionner les motifs de hachures
La sélection de motifs de hachures pour la définition et la modification des vues en coupe et de détail, ainsi que des coupes partielles a été améliorée. Pour sélectionner un motif de hachures, la fenêtre de dialogue Sélection de hachures s'ouvre désormais. Les motifs de hachures y sont affichés de façon claire avec un aperçu et un nom. En déplaçant le curseur sur un des motifs, d'autres informations à son sujet s'affichent. Il est également possible d'agrandir l'affichage des motifs.

Modifier l'affichage de plusieurs vues
Si plusieurs vues sont sélectionnées dans l'ICN, l'affichage de toutes les vues sélectionnées peut être modifié en une seule fois.

Masquer des éléments dans plusieurs vues
Les éléments peuvent désormais être masqués en une seule fois dans les vues sélectionnées.

Modifier les usinages normés
À partir de SP2, les usinages normés peuvent également être édités par un double-clic sur l'entrée correspondante dans le journal de Feature.

Améliorations dans les esquisses

  • Mise en évidence des points isolés
    Si dans les paramètres HCM pour esquisses, la case Saisir les contraintes est cochée ou qu'une esquisse est paramétrée manuellement, les points de l'esquisse seront alors surlignés en couleur. À partir du SP2, cela s'applique également aux points isolés d'une esquisse. Les points initiaux et finaux des lignes de l'esquisse seront identifiés par un cercle plein, les points isolés de l'esquisse par un cercle plein avec un anneau. Cela vaut pour les esquisses planaires et les esquisses 3D.
  • Esquisses paramétrées dans les vues en coupe
    Si une esquisse paramétrée avec l'objectif Créer/Éditer est active dans une vue en coupe ou de détail, les points finaux de ligne et les degrés de liberté de l'esquisse y seront alors également visualisés.
  • Outil d'esquisse 3D - Création des arcs modifiée
    À l'ajout d'arcs, à partir du SP2, le rayon de l'arc et l'angle d'ouverture sera affiché au niveau du curseur. Si vous souhaitez utiliser un rayon en particulier, appuyez alors sur la touche espace ou utilisez la fonction Saisie de valeur, puis saisissez le rayon de l'arc. Vous déterminez le point final de l'arc soit en cliquant avec la souris soit avec une option de points.

Insérer une zone de pliage
Les anciennes fonctions du groupe de fonctions Zone de pliage ont été réunies en une fonction Insérer une zone de pliage. Cette nouvelle fonction est bien plus facile d'utilisation, par exemple les paramètres définis dans la fenêtre de dialogue sont visualisés directement en aperçu sur la scène. Un autre avantage de la nouvelle fonction est la possibilité des zones de fraisage-pliage pour les tôles composites. De plus, toutes les saisies sont intégrées à l'historique du Feature et pourront y être corrigées par la suite.

Développement de tôle avec estampe et matrice
Les outils de pliage Estampe et Matrice, définis lors d'une Attribution de l'outil de pliage, pourront dorénavant être affichés dans le texte de la ligne de pliage de la projection développée. La sélection s'effectue via la fenêtre de dialogue des paramètres du développement au moment d'éditer le texte de la ligne de pliage.

Point clouds

Create / edit clipping boxes
Both when creating and editing clipping boxes, the autopilot now displays snap points. This allows you to set the edges of clipping boxes to exactly one point. You can also use the options of the Point Options menu to set the clipping box edges, especially the (PW) Point from point cloud point option.

Align point clouds
New in the Point cloud Ribbon tab is the function Align point cloud. This function allows you to change the alignment selected when inserting a point cloud into the model drawing.

Feature and Parametrics

Feature

Redesigned display of feature log
The window for displaying the feature log in the ICN has been revised and now presents itself in the form of a table analogous to the newly designed 3D part structure since HiCAD 2020. This change was accompanied by many additional convenient functions. For example, the toolbar now not only provides direct access to the functions Recalculate, Calculate next feature and Calculate to end, but the options Automatic recalculation and Use external references can also be directly activated and deactivated here. Also the context menus have been reworked and now have a new design.

Update dependent parts in locked assemblies when loading
If a dependent part is contained in a locked assembly, it can be updated from SP2 on when the model drawing is loaded.

Nested variables in formulas
When entering values for variables, you can now also use formulas that contain additional variables. Especially with complex parts the variable structure can become clearer. Thereby variables may be nested arbitrarily deeply into each other - as long as no cyclic structures occur (e.g. variable a refers to variable b, which refers to variable a).

Delete feature log of part with sub-parts
For instance, if the feature log of an assembly is deleted through the Delete feature log function, then the feature log of all subordinate parts is always deleted as well. Service Pack 2 now displays an information dialogue. This dialogue allows you to cancel the deletion process by negating the query. In addition, you can choose the Also delete feature log of sub-parts option to have the feature logs of all sub-parts deleted at the same time (which was previously the default) - or you can leave them as they are by deactivating the option.

Parametrics

Coordinate system elements in the ICN
HCM constraints that refer to a coordinate system element such as a plane or an axis are now displayed in the ICN in a shortened form as "XY-plane" instead of e.g. "XY coordinate system plane". Similarly, axes are now displayed as "Z-axis" instead of "Z coordinate system axis". This makes the listing of conditions in the ICN more compact and clearer. In addition, the affected coordinate system elements are now also highlighted in the construction when a corresponding entry in the ICN is selected.

Stable area distance
For distance constraints with area definition, the distance may be changed by the HCM within this definition. Up to now, the HCM has often used this option. However, as of SP2, the distance is only changed if there is no other way to calculate the HCM model.

Show/hide parts in the ICN
If the HCM-ICN is set to display By geometries, the Show in active view and Hide in active view functions can now be found in the context menus of the parts. This allows for quick and convenient part display and hiding without having to search through the part structure first.

Steel and Metal Engineering / Management+BIM

Steel and Metal Engineering

Posts from double profiles
When creating railings, double profiles can also be selected from catalogue D ExamFactory standards from SP2 onwards.

Cross-bracing between two perpendicular beam (2602)
With the Design Variant 2602 it is also possible from SP2 onwards to connect two perpendicular beams to each other with a diagonal using a cross-bracing.

Cross-bracing Besista with cross anchor (2603)
The Design Variant 2603 has been extended by the insertion type With cross anchor. It is now possible to connect two, three or four beams/plates with a tension rod system consisting of tension rod and rod anchor and a Besista cross anchor. The cross-bracing can also be attached to plates that already exist on the beams.

Stabilizing pipe connection (2702)
This new Design Variant creates a stabilizing pipe connection of the type BESISTA between 2 beams or plates. You can choose between the following options:

  • Tension rod system (Besista)
  • Pressure rod system, Solid rod
    consisting of 1 Besista solid round steel rod with conical ends, 2 Besista rod anchors, 2 Besista studs and retaining rings. The round steel rod and the rod anchors are welded together.
  • Pressure rod system, Steel pipe
    consisting of a steel pipe, 2 Besista rod anchors, 2 Besista studs and retaining rings. The steel pipe and the rod anchors are welded together.

Visible side and coating
The functions Coating and Visible side can now also be used for Steel Engineering plates.

Divide along direction
The new Divide along direction function allows you to divide 3-D parts of the type Solid into several parts along a freely selectable direction. Different division options are available, for example, the individual parts can have different lengths. In addition, the direction, each division point and each gap are graphically visualized in the model drawing. It should be emphasized that this function creates a corresponding feature, so that the division can be edited later on.

Revised foil insertion
The Foil function has been revised. It is now possible to select or create a sketch directly from the dialogue. Foils can be taken as semi-finished products from the catalogue and the effects of the individual settings are visualized as a real-time preview directly in the model drawing.



Management + BIM

Total quantity of a part in an assembly (COMPONENT_REFASSEMBLY)
In the Configuration Editor you can define whether the associated assemblies, e.g. welded assemblies, are to be determined for individual parts (beams, profiles, plates, sheets, general parts). The parameter Output associated assemblies is available for this purpose. If this parameter is set to Yes, the system determines the associated assembly as well as how often the part occurs in this assembly. This data is assigned to the HELiOS article attribute COMPONENT_REFASSEMBLY. This can be useful for the BOM output, for example. Ab SP2 wird nun zusätzlich die Gesamtzahl des Teils in der Baugruppe ermittelt. Für die Ausgabe der Baugruppenzugehörigkeit und der Gesamtanzahl eines Teils im Schriftfeld der Einzelteilzeichnungen steht darüber hinaus das neue Attribut _SZNATTRRIQ zur Verfügung.

Output construction section lists on drawings
If you are working with different construction sections, you have the possibility from SP2 on to insert a construction section list in the drawings of the parts. This BOM shows how many times a part is present in the different construction sections. The new function Output construction section list in drawing is available for this purpose. The function can be used in the 3-D model as well as in the detail drawings.

Management of template drawings
Starting with SP2, template drawings of element installations can also be managed with BIM. If a BIM-managed (model) drawing contains installation elements to which a corresponding template file is assigned, the corresponding template drawings are automatically created and managed in HELiOS when the drawing is derived. The document type of these drawings is Template drawing. Like other drawings, template drawings can be automatically updated, checked and released when changes are made. Furthermore, the same links are used as for production drawings.



Element installation / Profile installation

Element installation and Sub-structure

Open template drawings
The new function Open template drawing is now available for working with template drawings. After you have created drawings for an element installation using the Template drawing function, you can first select any element in the model drawing and then call the Open template drawing This will open the drawing belonging to the selected part.

ALUCOBOND® SZ-20 tray panels – Window connection
When installing ALUCOBOND SZ-20 tray panels with window connection, the "L-bracket" was previously part of the panel. From SP2 onwards, it is only created by the connection with the sub-structure. It is designed as a "short piece" on each sub-structure and is not continuous.

Design Variant Flange for SZ-20
When using ALUCOBOND SZ-20 tray panels, there is sometimes the desire to create a connection with a flange for the lateral connection, so that a "U" is created. This cannot be realized directly via the Element installation dialogue window, but via the Design Variant Flange for SZ-20 in the Civil Engineering functions docking window, beneath Sheet Metal. Until now, this variant could only be applied to SZ-20 tray panels with the setting Vertical section: Standard. As of SP2, it is now possible for all connection types, e.g. for Attic, short.

Transfer parameterisation
New in the Civil Engineering functions docking window at Element installation is the function Transfer parameterization. With this function, the parameters of an installation element can be transferred to other installation elements. However, this is only possible if the installation elements are based on the same variant. This means, for example, that the parameters of an ALUCOBOND SZ-20 tray panel cannot be transferred to a suspended ALUCOBOND panel.



Profil installation

New view: Contour, combined
The Profile installation Ribbon now offers the new Contour, combined mode in addition to the previous view modes. This mode is a combination of the modes Contour, cut and Contour, uncut. The cut contour is displayed by continuous lines and the uncut contour by dashed lines.

Roof inclinations: Definition via inclination angle
The Inclination angle can now be specified for roof inclinations in addition to the Inclination in % and the Height difference. The other values are then calculated automatically.

Pipeline planning

Classify pipeline article
If you select the creation of an article master when generating isometrics or piping plans, the article master in HELiOS is assigned the new classification Piping as of HiCAD 2020 SP2. However, this only applies to articles that you generate as of HiCAD 2020 SP2.

Move pipe parts
This new Move pipe parts function function works similar to copying of parts. The difference is that here straight pipes are not moved and the parts to be moved must form a straight string. In addition, after moving parts, an attempt is made here to fill the gap with straight pipes.

Combined BOM / length list
When generating bills of materials, the lengths of similar straight pipes can be combined. The Combine pipe length lists in BOMs checkbox is available in the Configuration Editor at Plant Engineering > Bills of materials.

Calculate weight of pipeline
Weights of pipe parts of a pipeline are summed up from SP2 and transferred to the corresponding pipeline. For the calculation of the weights, pipelines are treated in the same way as assemblies.

Dynamic route change

  • Create straight sections
    Previously, it was only possible to change the lengths of existing pipes in the route change. In many cases, however, it is desirable to be able to create additional straight sections by changing the route. This is possible from SP2 on.
  • Select target point
    Until now, there were two methods of target point selection in the route change: Plant Engineering point selection and Standard point selection. From SP2 on, there is only one point selection, which basically corresponds to the usual HiCAD point selection. However, points named here will also be checked to see if they are Plant Engineering connection points. For such points, the connection direction is still determined and the option Snap own points in the dialogue window of the route change is effective. Another new feature is that the target point can always be selected with the left mouse button.
  • Select fixed point
    The pre-selection of fixed points in the route change has been revised. It now depends on the side of the connection where the cursor is located when selecting the point to be moved.

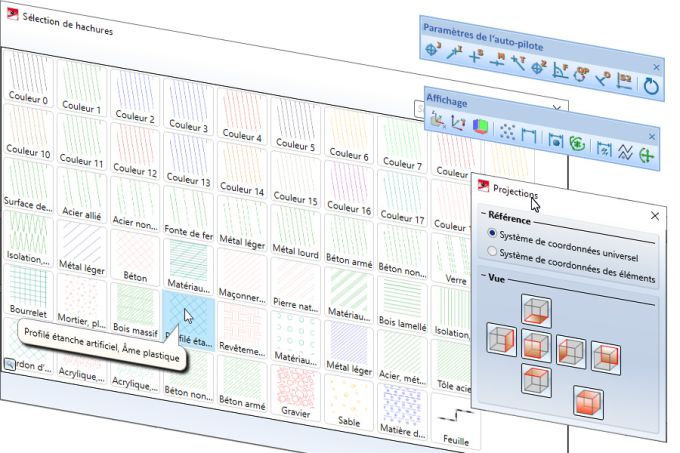

Fenêtres de dialogue nouvelles et améliorées pour plus de confort d'utilisation

Profilés spécifiques et pièces standardisées achetées et d'usine de Systea et BWM

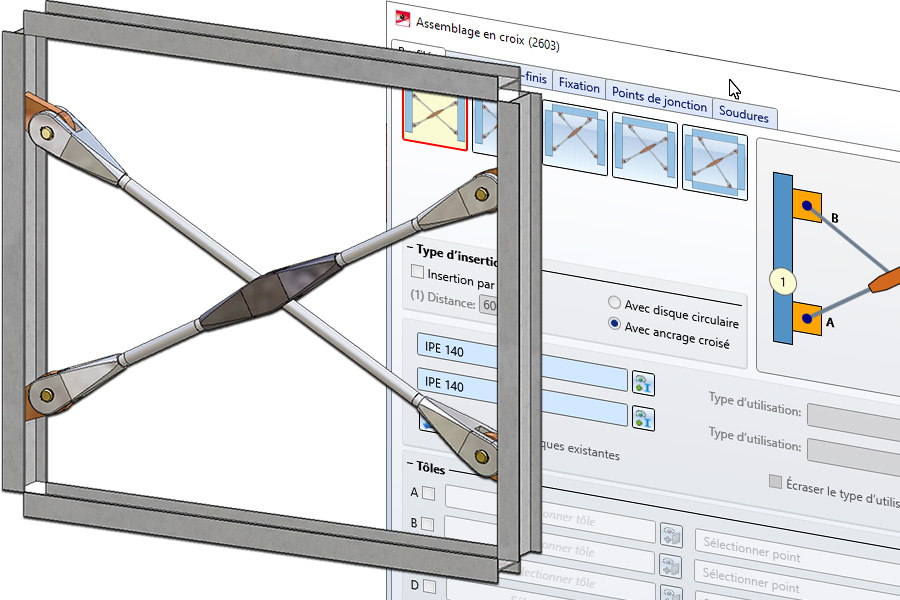

Assemblage en croix – Besista avec ancrage croisé

Nouvelle fonction de Vue de détail Parallélépipède/Sphère

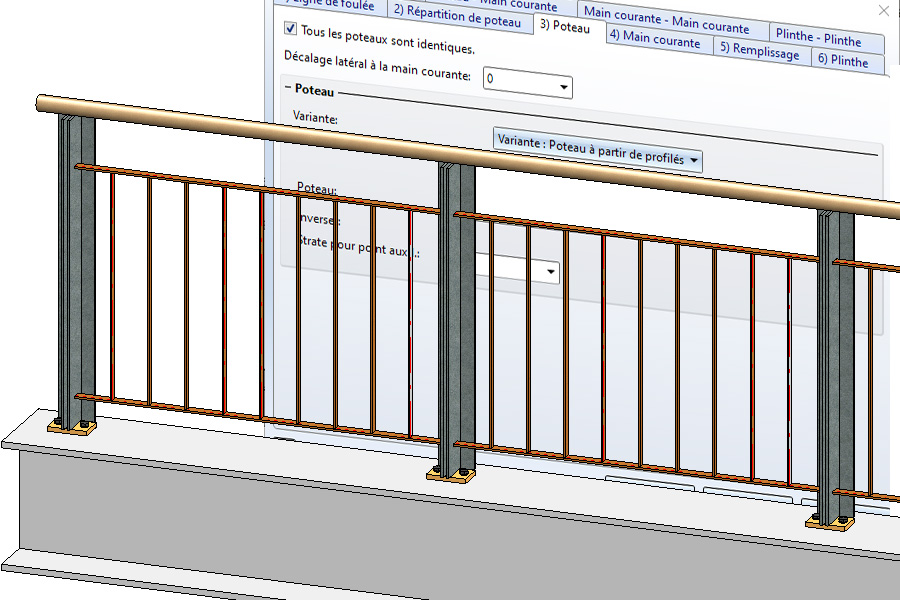

Poteaux de rambarde en profilés double

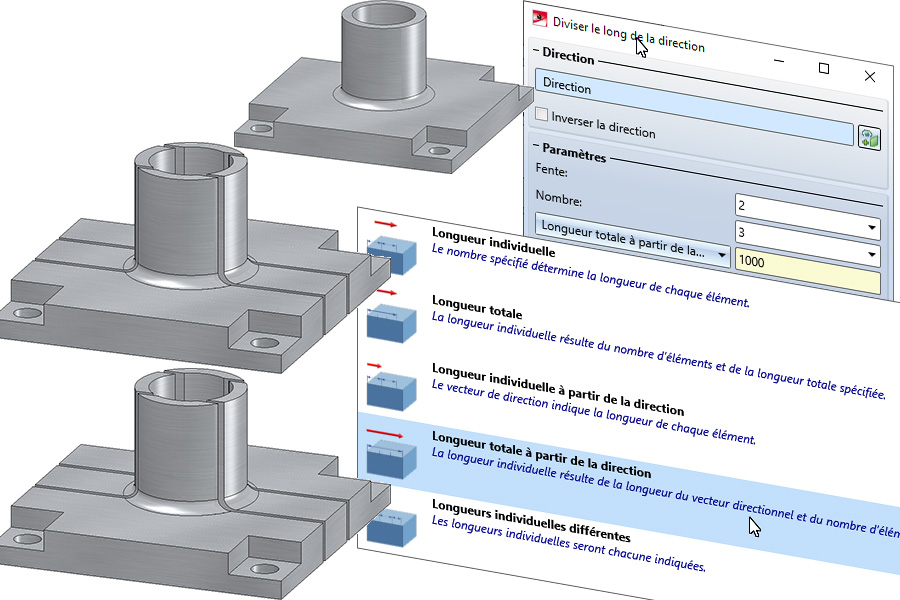

Diviser le long de la direction

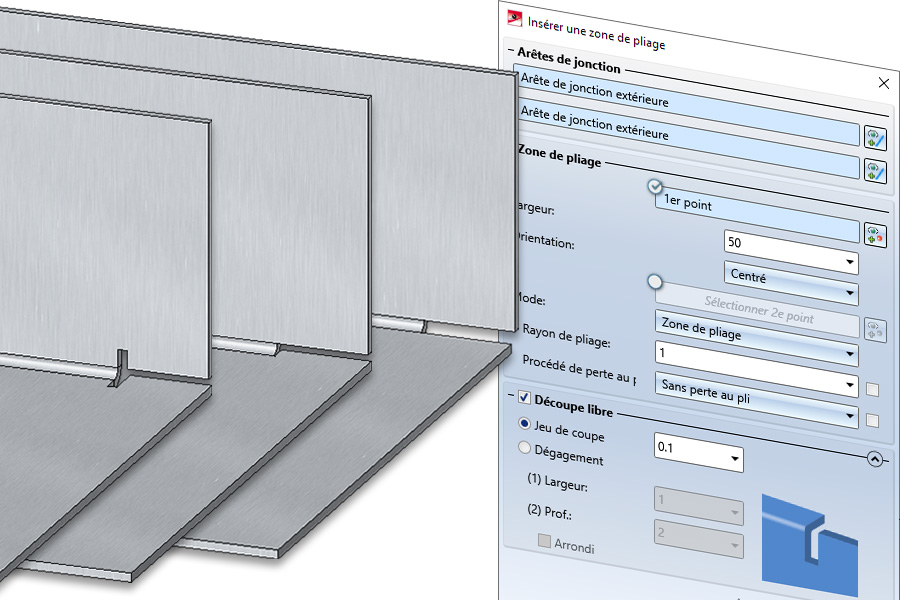

Nouvelle zone de pliage avec raccourcissement
de gauche à droite : zone de pliage avec dégagement, zone de pliage avec jeu de coupe, zone de pliage avec rabat de tôle raccourci sans découpe libre

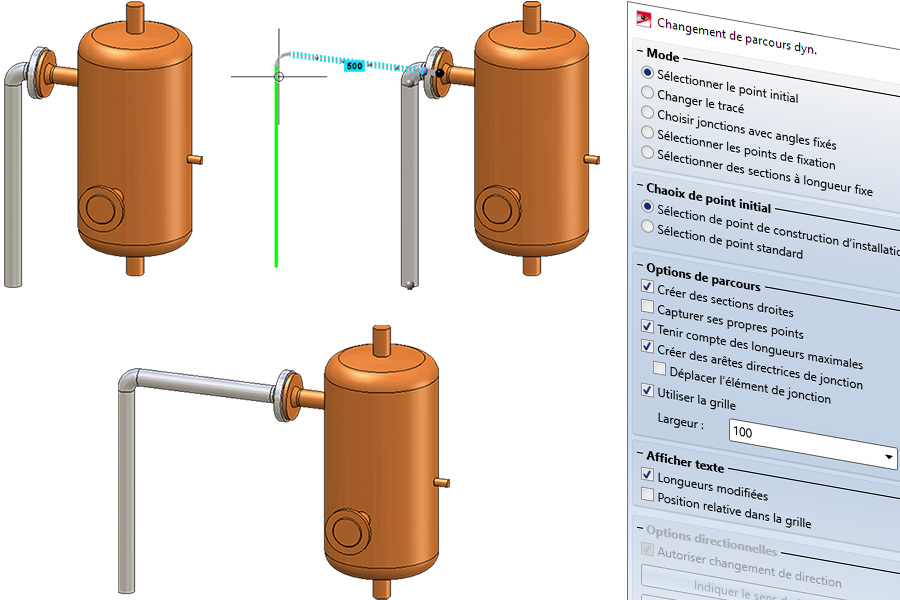

Modification de tracé de tuyauterie – Création de sections droites

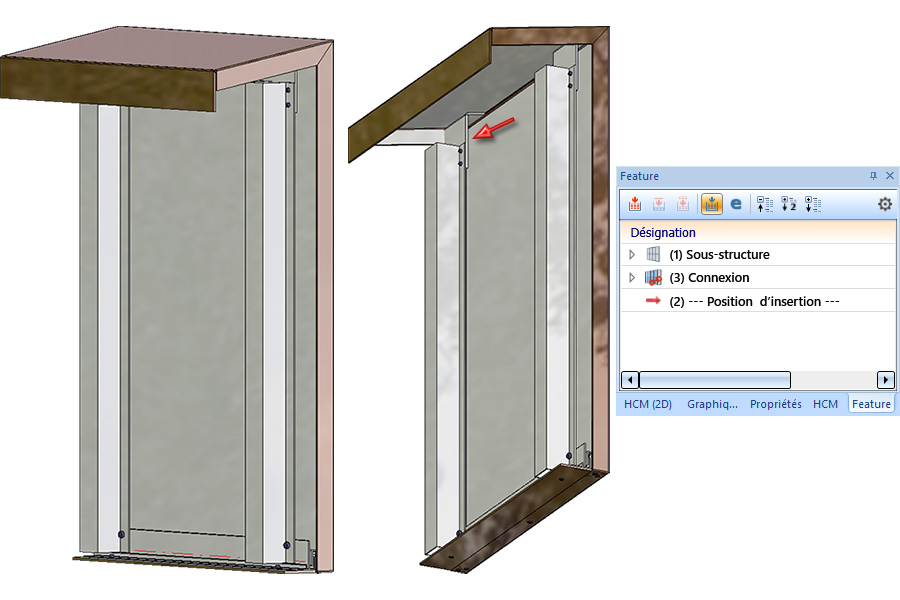

Cassettes ALUCOBOND© SZ20 – Jonction de fenêtre

L'angle ("Profilé en L") pour les cassettes ALUCOBOND SZ20 avec jonction de fenêtre provient à partir de SP2 que par connexion avec la sous-structure - en tant que pièce courte et non continue.

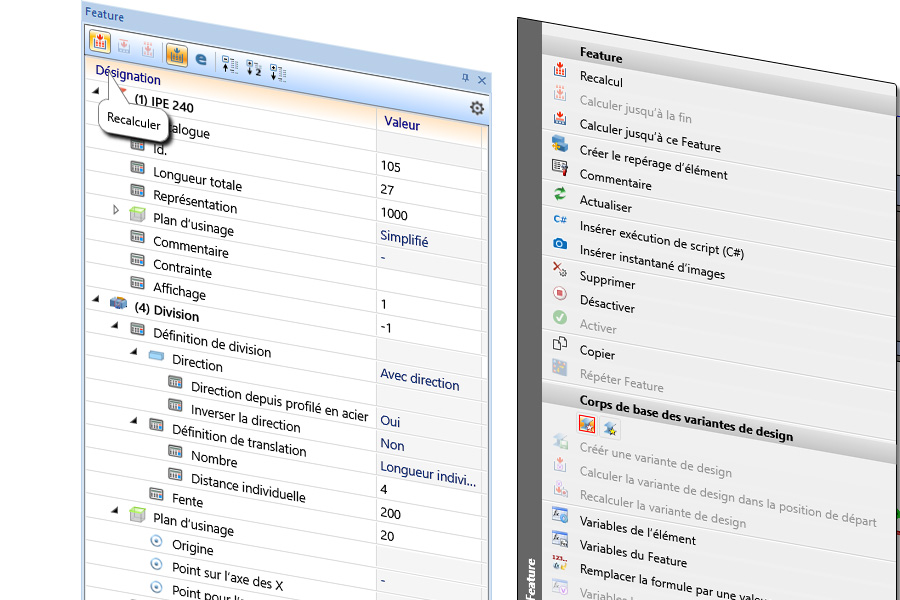

Refonte de la fenêtre d'ancrage Feature et de son menu contextuel
