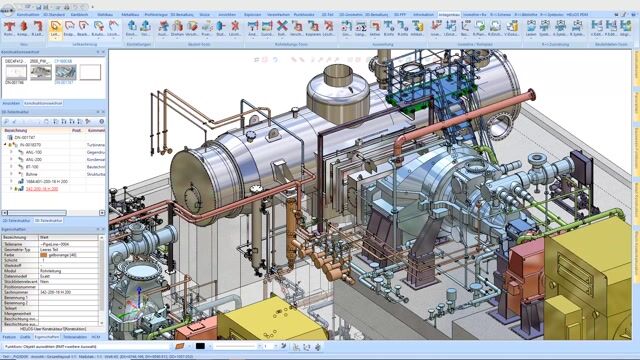

Construction d'installations HiCAD - plan d'installation 3D avec schéma tuyauterie et instrumentation (SARL allemande Sela Maschinen GmbH)

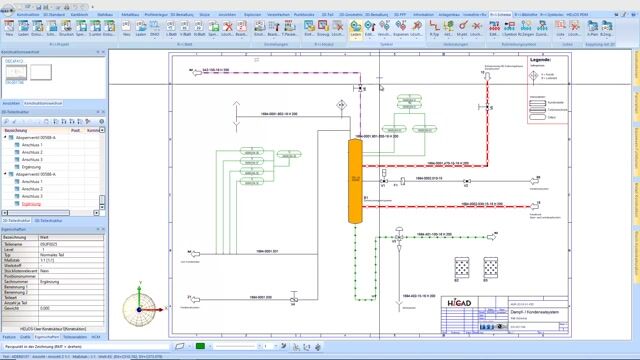

Construction d'installations HiCAD - système CAO avec schéma tuyauterie et instrumentation (SARL allemande Sela Maschinen GmbH)
  • Prestations
  • Détails
  • Suites & Modules
  • Examples d'expérience

HiCAD - du schéma fonctionnel à l'installation finalisée

Plus l'installation est conséquente, plus l'établissement des plans des tuyauteries et d'installation est fastidieuse. Des projets et des dessins d'une telle complexité posent des défis spécifiques aux ingénieurs engagés dans la construction d'installations ainsi qu'au système de CAO utilisé, lorsqu'il faut soumettre à toutes les personnes impliquées dans le projet un aperçu compréhensible de la planification.

HiCAD représente bien la solution CAO optimale pour la chaîne des processus dans la construction d'installations : il permet de passer du schéma fonctionnel 2D servant de base à la planification au plan des tuyauteries et d'installation en 3D et à la dérivation automatique de l'isométrie des tuyauteries ainsi que des documents techniques de fabrication. Les processus de décision s'en trouvent raccourcis, les opérations de réusinage réduites au minimum et la qualité de la coopération avec les donneurs d'ordre et les partenaires, améliorée.

HiCAD revient à investir dans une solution CAO permettant d'assurer la continuité dans toute la chaîne des processus de la construction d'installations.

HiCAD pour la construction d'installations - domaines d'application
  • Planification d'usines,
  • Système de convoyage, par ex. installations sur skid,
  • Ingénierie chimique,
  • Technologie alimentaire,
  • Installations de biogaz,
  • Approvisionnement en chaleur et en énergie,
  • Technique frigorifique, de climatisation et de ventilation,
  • Construction des tuyauteries
  • et bien d'autres choses encore

Les points forts

  • Les schémas fonctionnels 2D

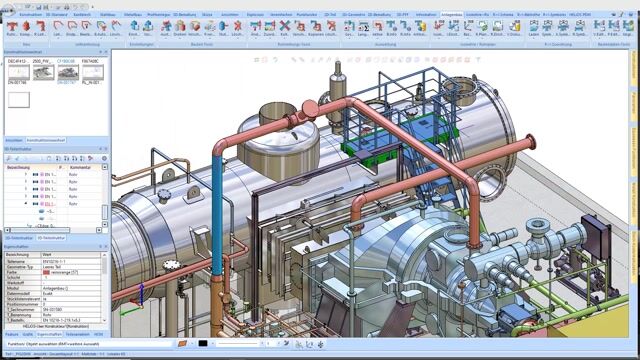

  • La planification des tuyauteries et d'installation 3D
  • Les tuyauteries soudées et en plastique
  • Le système de tuyauterie JACOB
  • Raccords de tuyauterie ERMETO
  • Etablissement automatique de l'isométrie et du plan de tuyauterie

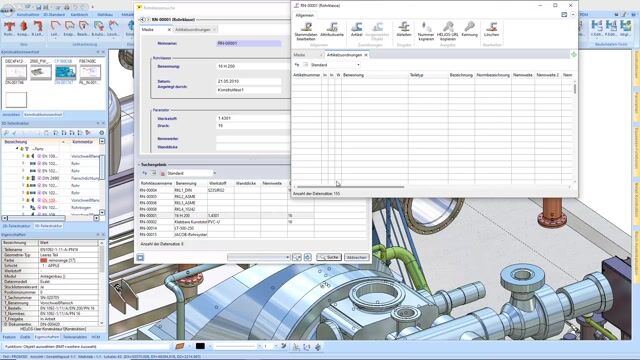

  • Gestion de la classe des tuyaux
  • Peut être utilisé dans différents secteurs pour la construction de structures en acier ou pour la tôle
  • Intégration PDM et couplage ERP

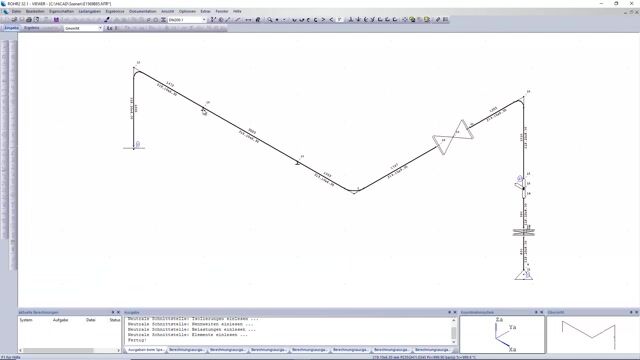

  • Interface ROHR2 (solution logicielle)
  • Visualisation réaliste

HiCAD - au service de la chaîne des processus dans la construction d'installations

Conception HiCAD d'une installation de convoyage (SARL allemande VHV Anlagenbau GmbH)

Notre système de CAO HiCAD vous permet de planifier et de traiter des systèmes hautement complexes de tuyauterie 3D dans la maquette représentant une installation technique dans son ensemble, en utilisant des fonctions et des automatismes spécialement conçus pour la construction d'installations. Notre système de CAO met à votre disposition toute la panoplie des éléments dont vous pouvez avoir besoin pour la construction d'installations, qu'il s'agisse de canaux tubulaires ou de canaux en tôle, d'éléments de construction 3D, de profils pour la construction de structures en acier ou de revêtements en tôle.

  • Utilisez les schémas fonctionnels 2D (schémas P&ID) comme base de travail optimale pour une planification efficace des tuyauteries et du montage dans la construction d'installations.
  • Etablissez votre plan d'installation 3D vite et bien. HiCAD vous aide dans votre travail, grâce à de nombreuses fonctions de CAO spécifiques, à des automatismes intelligents et à des bibliothèques complètes de canaux tubulaires ou de canaux en tôle pour la construction ou d'autres composants.
  • A partir de votre plan d'installation, dérivez automatiquement l'isométrie des tuyauteries, qui peut être configurée de manière individuelle sur demande.
  • Faites établir les documents techniques de fabrication en appuyant simplement sur un bouton. Les délais de planification sont considérablement réduits grâce à une offre représentative en 3D, à des documents techniques de fabrication avec des représentations 3D, des coupes et des détails ainsi que des légendes dans le cadre de dessin 2D.
  • Soyez sûr de pouvoir retransmettre votre savoir-faire. L'intégration PDM d'HELiOS permet la gestion et l'archivage à l'échelle de toute l'entreprise de tous les documents techniques de fabrication et des documents relatifs à la commande en l'état des modifications les plus récentes. Ce système permet également un échange transparent et en toute sécurité de données avec les tiers.

HiCAD - suites CAO et modules d'extension pour la construction d'installations

Conception d'une installation de saponification (SARL allemande Sela Maschinen GmbH)

Notre système de CAO HiCAD pour la construction d'installations se décline en trois versions :

  • Suite HiCAD pour construction d'installations
    CAO 2D et 3D, fonctionnalités de base pour la tôle, la planification de l'installation, l'intégration PDM
  • Suite HiCAD plus pour construction d'installations
    mêmes fonctionnalités que la suite HiCAD pour construction d'installations, avec en plus l'isométrie des tuyauteries
  • Suite HiCAD premium pour construction d'installations
    mêmes fonctionnalités que la suite HiCAD pour construction d'installations, avec en plus l'isométrie des tuyauteries et les schémas P&ID


Pour réaliser des projets intersectoriels, vous devriez également vous intéresser à nos solutions CAO pour l'ingénierie mécanique, la construction de structures en acier et la construction en métal ainsi que pour l'usinage de la tôle . Sa conception modulaire permet à HiCAD de toujours pouvoir s'adapter aux besoins individuels et de pouvoir à tout moment recevoir des extensions, par ex. les modules HELiOS PDM / PLM ou les modules d'extension HiCAD. N'hésitez pas à nous demander de plus amples informations.

HiCAD- comparaison des suites CAO pour la construction d'installations

HiCAD - suites CAO pour la construction d'installations

Suite

Suite plus

Suite premium

Fonctions de base
Tout ce qui vous permettra de commencer rapidement l'utilisation, comme par ex. une interface sous forme de ruban, une rubrique d'aide, des techniques pour faire des esquisses, un éditeur de texte, un navigateur, etc.

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

Fonctions de dessin 2D
Fonctions de dessin 2D les plus en pointe, technique de variantes HCM 2D, tous les éléments de CAO nécessaires pour la construction en 2D

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

Modélisation en 3D
Fonctions 3D innovantes et outils permettant la création de modèles de produits proches de la réalité

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

Tôle basique
Fonctions de base pour l'usinage de la tôle avec mise à plat automatique et calcul des coupes

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

Profils
Fonctions spéciales et bibliothèques de profils pour la conception avec des profils pour construction de structures en acier

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

Planification d'installation
Fonctions spéciales pour la planification 3D des tuyauteries et d'installation dans la construction d'installations

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

Variantes d'éléments de construction
Coudes de tuyaux, tubes, pièces en T, réducteurs, capuchons, raccords en forme de selle, embouts, pièces LISEGA

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

Intégration PDM et base de données des éléments de construction
Gestion des données de joints soudés / des données de référence des éléments de construction, gestion de la classe des tuyaux, couplage schéma tuyauterie et instrumentation (P&ID)

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

Gestionnaire professionnel de rapports
Dérivation et établissement des listes de pièces structurelles et des quantités à partir de la structure CAO, adaptation aux standards en vigueur dans les sociétés, exportation comme fichier HTML, Excel ou Txt, tri en fonction de différents critères, conditions individuelles de filtrage pour les colonnes, opérations de calcul pour les colonnes, reconnaissance des pièces identiques d'après des critères spécifiques à l'utilisateur

tl_files/isd/images/Einsatzbereiche/haken_g.png tl_files/isd/images/Einsatzbereiche/haken_g.png tl_files/isd/images/Einsatzbereiche/haken_g.png

Pièces standard 3D jeu complet

tl_files/isd/images/Einsatzbereiche/haken_g.png tl_files/isd/images/Einsatzbereiche/haken_g.png tl_files/isd/images/Einsatzbereiche/haken_g.png

Isométrie et planification des tuyauteries
Dérivation automatique de l'isométrie et des plans de tuyauterie à partir du plan d'installation

tl_files/isd/images/Einsatzbereiche/haken_nein.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

Simulations
Simulations de mouvement à partir de moteurs et simulations physiques en tenant compte de la pesanteur, contrôle des collisions, finalisation de films

tl_files/isd/images/Einsatzbereiche/haken_nein.png tl_files/isd/images/Einsatzbereiche/haken_g.png tl_files/isd/images/Einsatzbereiche/haken_g.png

Schémas P&ID
Production aisée de schémas fonctionnels pour la tuyauterie et l'instrumentation dans les installations et les procédés techniques avec des bibliothèques de symboles et un éditeur de symboles complets

tl_files/isd/images/Einsatzbereiche/haken_nein.png

tl_files/isd/images/Einsatzbereiche/haken_nein.png

tl_files/isd/images/Einsatzbereiche/haken_g.png

Module construction de structures en acier
Constructions profilées, raccords intelligents etc.

tl_files/isd/images/Einsatzbereiche/haken_nein.png tl_files/isd/images/Einsatzbereiche/haken_nein.png tl_files/isd/images/Einsatzbereiche/haken_g.png

Module escaliers
Configurateur d'escaliers pour escalier à limon droit à une volée avec palier intermédiaire, escalier en béton, configurateur de rampe pour des rampes configurables individuellement le long de supports ou d'arêtes etc.

tl_files/isd/images/Einsatzbereiche/haken_nein.png tl_files/isd/images/Einsatzbereiche/haken_nein.png tl_files/isd/images/Einsatzbereiche/haken_g.png

HiCAD - exemple d'utilisation dans la construction d'installations

Société d'ingénierie de M. Gronow, ingénieur. diplômé, secteur : construction d'installations

La société d'ingénierie berlinoise de l'ingénieur diplômé Gronow est spécialisée dans les installations d'énergie thermique et dans les installations énergétiques. Ses points forts sont notamment la planification de centrales thermiques, de systèmes de chauffage urbain à distance et d'installations de transport d'énergie. L'offre d'ISD couvre la totalité de la gamme de prestations de cette société : depuis la planification et la conception CAO à la gestion du projet et la direction des travaux jusqu'aux services d'accompagnement et à l'établissement de la documentation. Depuis 2003, la société Gronow fait confiance à HiCAD et HELiOS - les solutions PDM et CAO du groupe ISD - pour la construction d'installations.

Holger Gronow : "Les fonctionnalités de CAO spécifiques à la construction d'installations et la planification des tuyauteries ainsi qu'à la construction de structures en acier facilitent considérablement la planification. HiCAD s'est en effet révélé être une source d'économies aussi bien pour le client que pour nous. L'utilisation d'  HiCAD nous a procuré un très net avantage concurrentiel."

Exemples d'application issus de la construction d'installati
