De 3D CAD-software voor plant engineering

Van SCAN naar 3D-Plant

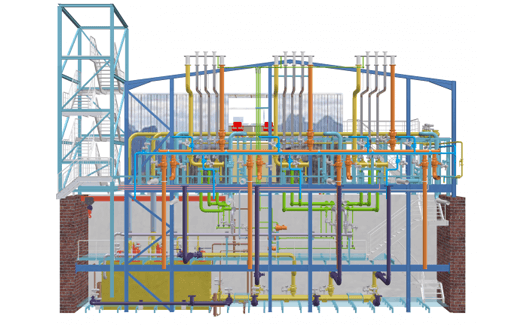

In HiCAD vindt u de complete plant tekeningen in één layout. Gebruik de 3D pointcloud voor uw plant en maak gebruik van het staalbouw pakket. We configureren de trappen, de leuningen en bekleden uw gebouwen. We verwerken gezet plaatwerk en modelleren elk onderdeel.

Met HiCAD tekeningen voor
Plant engineering in HiSPEED modeleren

De volgende functies helpen u om tijd te besparen in uw proces:

Procesplanning in de R&I-regeling

De symbolen zijn volgens DIN, KKS of RDS-PP klasse. U laadt de symbolen uit uitgebreide bibliotheken. De intelligente aansluitingen op de componenten en de leidingsklassen geven een compleet beeld. Met de link naar het 3D-installatieplan houdt u de gegevens consistent.



+

Ter plaatse ontwerp en planning in de omgeving

De toegang tot de omgeving in de vorm van de gescande puntenwolk weerspiegelt de werkelijkheid. Clipping-Box brengt ons dicht bij de locatie van tanks en pompen. Dankzij ons PDM-systeem HELiOS zijn alle partijen die betrokken zijn al tijdens de ontwerpfase up to date.

+

3D-lay-outplan met alle leidingsystemen

De gegevens uit het R&I-schema kunnen ingezet worden om de 3D-pijpleiding ontwerp op te zetten. De leiding wordt automatisch gevuld met leidingcomponenten, waarbij flens en redusers automatisch in werking treden. Afdichtingen en lasspleten zorgen voor exacte buislengtes. De onderdelenstuklijsten zijn volledig en volgens de norm.

+

Isometrie en leidingenplan van alle leidingen

De automatische werkplaatstekening voor alle leidingen wordt met een druk op de knop gemaakt. Pijpverkorting, automatische bemating, stroomrichtingspijlen en hellings-symbolen zijn optioneel te selecteren. Lijsten voor buiscomponenten, buislengtes en lasnaden maken de tekeningen compleet voor de calculatie.

+

Pijpleiding en ondersteuning berekend in ROHR2

Met de directe interface naar het rekenprogramma worden de gegevens zonder fouten en zonder extra moeite naar ROHR2 overgebracht. Zowel de leidingcomponenten als de steunen worden met protocolondersteuning overgedragen. Hiermee is de procesketen in de pijplijnplanning afgerond.

+

Planningsbetrouwbaarheid door middel van pijpleidingsklasses

Een veilige planning van pijpleidingen maakt het gebruik van pijpleidingsklassen onmisbaar. Het HELiOS PDM systeem beheert alle ordergerelateerde gegevens op een workflow gestuurde manier en regelt de toegangsrechten. De uitgebreide componentenlijst is duidelijk gestructureerd door middel van kenmerken.

+

Highlights van onze 3D CAD oplossing voor plant engineering

Video "Procesplanning in de R&I-regeling"
Video "Ter plaatse ontwerp en planning in de omgeving"
Video "Isometrie en leidingenplan van alle leidingen"
Meer video's
Video "Pijpleiding en ondersteuning berekend in ROHR2"
Video "Planningsbetrouwbaarheid door middel van pijpleidingsklasses"
Video "3D lay-outplan met alle leidingsystemen"

Van stroomschema tot voltooide installatie - CAD in Plant engineering.

Hoe groter de installatie, hoe complexer de installatie- en leidingschema's. Wij bevelen de applicatiepakketten HiCAD Plant Design Suite of HiCAD Plant Design Suite Premium aan. In deze softwarepakketten vindt u tal van modules en functies die u ondersteunen bij dergelijke complexe tekeningen.

Wij adviseren u graag over de suites, de individuele functies en de uitbreidingsfasen - regel nu een online demonstratie.

HELiOS: hét CAD gegevens- en procesbeheer voor engineering

UNLIMITED Performance voor uw bedrijf.
Combineer HiCAD met onze PDM software HELiOS voor professioneel databeheer.
Controleer alle data- en gegevensstromen van HiCAD via HELiOS naar uw ERP-systeem.
