HELiOS 2022 SP1

31.01.2022 | Aktuelles | Software Updates

Das Service Pack 1 für HELiOS 2022 ist da. Mit dem Update auf SP1 unterstützt HELiOS 2022 die Betriebssysteme Windows 11 und Windows Server 2022. Darüber hinaus ist HELiOS nun auch kompatibel zu Microsoft Office 2021 und unterstützt damit die Kopplung der neuesten Word-, Excel-, Powerpoint- oder Outlook-Applikation. Auch im Bereich der Integrationsmodule werden neue Programmversionen unterstützt und zwar Zuken E3 2020 und 2021 sowie SOLIDWORKS 2022.

Ein Entwicklungsschwerpunkt war es, den Anforderungen an internationales Arbeiten gerecht zu werden. Da sich beispielsweise von Land zu Land Dezimaltrennzeichen unterscheiden (In einigen Ländern gilt das Komma (,), in anderen der Punkt (.)), lässt HELiOS bei Eingaben vom Datentyp FLOAT jetzt grundsätzlich beides zu! Darüber hinaus enthalten die Auslieferungsdatenbanken von HELiOS 2022 Service Pack 1 bei vielen (FLOAT-)Attributen neu zugewiesene Einheitenkategorien und entsprechend angepasste Masken. Die Default-Anzeigeeinheiten liegen dabei im metrischen System. Die Standardkonfiguration für Ergebnislisten ist so eingestellt, dass in Spaltenüberschriften Einheitensymbole mit angezeigt werden.

Auch der Multi-CAD Bereich, der Spooler und der HELiOS Internet Server wurden weiter ausgebaut.

Die Highlights im Überblick

HELiOS allgemein / HELiOS Desktop

Windows 11 und Windows Server 2022
Mit dem Update auf Service Pack 1 unterstützt HELiOS 2022 die Betriebssysteme Windows 11 und Windows Server 2022.

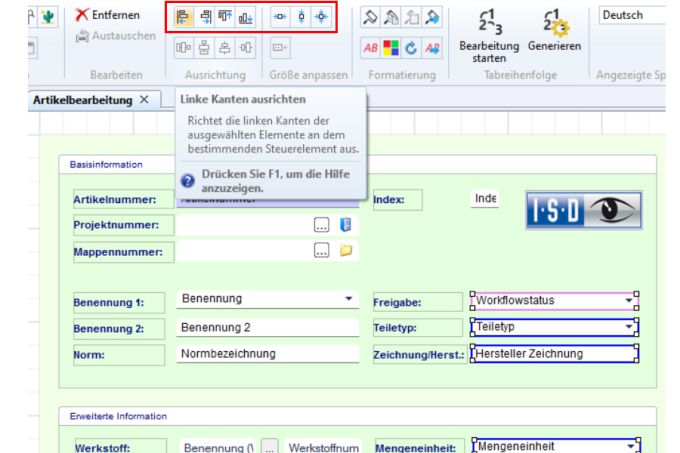

Gruppenfeldübergreifende Ausrichtung von Elementen im Maskeneditor
Bislang ließen sich Elemente auf Masken die in unterschiedlichen Gruppenfeldern gruppiert sind nicht simultan ausrichten. Dies ist nun möglich. Die Größe des Gruppenfeldes wird dabei ggf. automatisch nach unten bzw. rechts erweitert, sofern dies durchdie Ausrichtung der Elemente erforderlich wird.

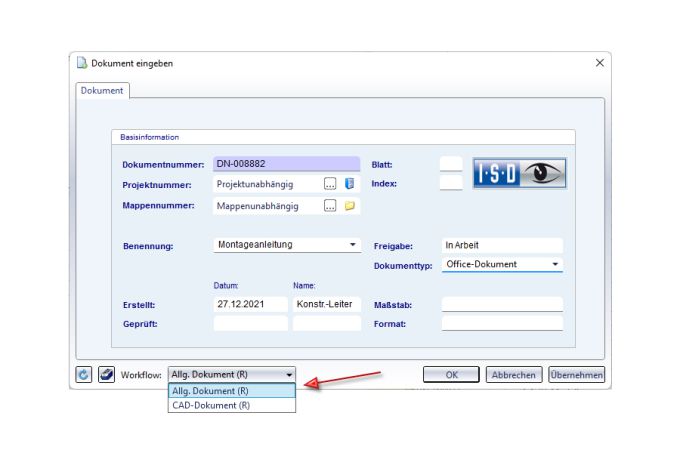

Workflowauswahl bei Objekteingabe
Liegen zu einem HELiOS-Objekttyp (z. B. einem Dokument) bei Ausführen des entsprechenden Eingabedialogs verschiedene Workflows vor, die zugewiesen werden können, dann werden diese jetzt direkt in einem Pulldown-Menü zur Auswahl angeboten. Die Auswahl über ein separates Dialogfenster entfällt. Falls sich durch das Umschalten des Workflows Attribute aufgrund von Aktionslisten ändern, wird dies jetzt ebenfalls direkt beim Umschalten des Workflows innerhalb der Maske dargestellt (WYSIWYG-Prinzip).

Dezimaltrennzeichen
Von Land zu Land können sich Dezimaltrennzeichen unterscheiden: In einigen Ländern gilt das Komma (,), in anderen der Punkt (.). Um Anforderungen an internationales Arbeiten gerecht zu werden, lässt HELiOS bei Eingaben vom Datentyp FLOAT grundsätzlich beides zu!

Sperrverwaltung
Die Bedienoberfläche und Funktionalität des Admin-Tools zum Entsperren von HELiOS-Objekten wurde überarbeitet und verbessert. Beachten Sie, dass das Tool in früheren Versionen Freigabenext hieß und ab Service Pack 1 in Sperrverwaltung (bzw. Lockingmanager.exe) umbenannt wurde.

Einheiten: Auslieferungsdatenbank
Die Auslieferungsdatenbanken von HELiOS 2022 Service Pack 1 enthalten bei vielen (FLOAT-)Attributen neu zugewiesene Einheitenkategorien und entsprechend angepasste Masken. Die Default-Anzeigeeinheiten liegen dabei im metrischen System. Die Standardkonfiguration für Ergebnislisten ist so eingestellt, dass in Spaltenüberschriften Einheitensymbole mit angezeigt werden. Die Änderungen betreffen in erster Linie Neuinstallationen von HELiOS, Bestandsdaten und vorhandene Masken werden von Update-Installationen nicht ersetzt.

HELiOS Spooler

Einstellbarer Timeout zum automatischen Abbruch von HiCAD-Jobs
Der Timeout zum automatischen Abbruch von HiCAD Druck- und Konvertierungsaufträgen lässt sich jetzt flexibel einstellen und damit ggf. auch vergrößern. Dies ist insbesondere bei größeren Konstruktionen, die eine längere Zeit bei der Verarbeitung von Druck- und Konvertierungsjobs benötigen, sinnvoll.

Aktualisierung von Zeichnungsansichten für Inventor-Jobs
Für Druck- und Konvertierungsjobs für Inventor-Zeichnungen lässt sich jetzt auch konfigurieren, ob die dargestellten Zeichnungsansichten vor dem Druck bzw. der Konvertierung aktualisiert werden sollen. Ferner lässt sich auch ein Timeout für eine derartige Aktualisierung einstellen.

HELiOS Multi-CAD allgemein / Zuken E3 / Autodesk Inventor

Markierung von ungültigen Eingabefeldern in der Modellstruktur
Analog zum Eingabedialog Neu in HELiOS geben auch Multi-CAD-Funktionen wie Modellstruktur ableiten und Modellstruktur indizieren Warnhinweise aus, wenn etwa fehlerhafte Eingabefelder wie z. B. fehlende Muss-Attribute vorliegen. Das entsprechende Feld wird in der Maske daraufhin mit einem Ausrufezeichen gekennzeichnet.

Inventor - Modellstruktur indizieren
Analog zu SOLIDWORKS existiert nun auch für Inventor die Funktion Modellstruktur indizieren, mit der sich mit wenigen Mausklicks eine komplette CAD-Bauteilstruktur indizieren lässt. Diese Indizierung funktioniert auch für abhängige Bauteile, abgeleitete Ersatzobjekte und den Gestellgenerator.

Zuken E3 2020 & 2021
Mit dem Update auf Service Pack 1 unterstützt HELiOS 2022 die E3-Kopplung sowie die Zuken E3 Versionen 2020 und 2021.

HELiOS und HiCAD

Performance-Steigerungen
Mit dem Update auf Service Pack 1 lassen sich für die HELiOS-/ HiCAD-Kopplung deutlich Performance-Steigerungen erzielen. In Tests wurde beispielsweise bei der Übertragung der HiCAD-Produktstruktur an die HELiOS-Datenbank eine Beschleunigung um Faktor 5 erreicht.

Internationale (nichtmetrische) Einheiten
Um Anforderungen an internationales Arbeiten weiter gerecht zu werden, wurde mit HELiOS 2022 der Funktionsumfang für die Anzeige von Einheiten (z. B. Längen- oder Volumenmaßeinheiten oder Zeitangaben) entsprechend erweitert. Mit Hilfe der Attributverwaltung von HELiOS können Sie auf Datenbankattribut-Ebene mit Einheitenkategorien arbeiten, die auch zwischen EU- und US-Einheiten unterscheiden. Auch die HiCAD-/ HELiOS-Schnittstelle setzt diese entsprechend um.

HELiOS und SOLIDWORKS

SOLIDWORKS 2022
Mit dem Update auf Service Pack 1 unterstützt HELiOS 2022 die aktuelle SOLIDWORKS-Version 2022.

Stapelaktualisierung für unterdrückte Normteile
Normalerweise werden Normteile beim Speichern automatisch gegen entsprechende Dateien aus dem Arbeitsbereich ausgetauscht. Für unterdrückte Bauteile passiert dies aus Performancegründen nicht. Für die Stapelaktualisierung existiert nun eine Option mit der sich das Verhalten steuern lässt.

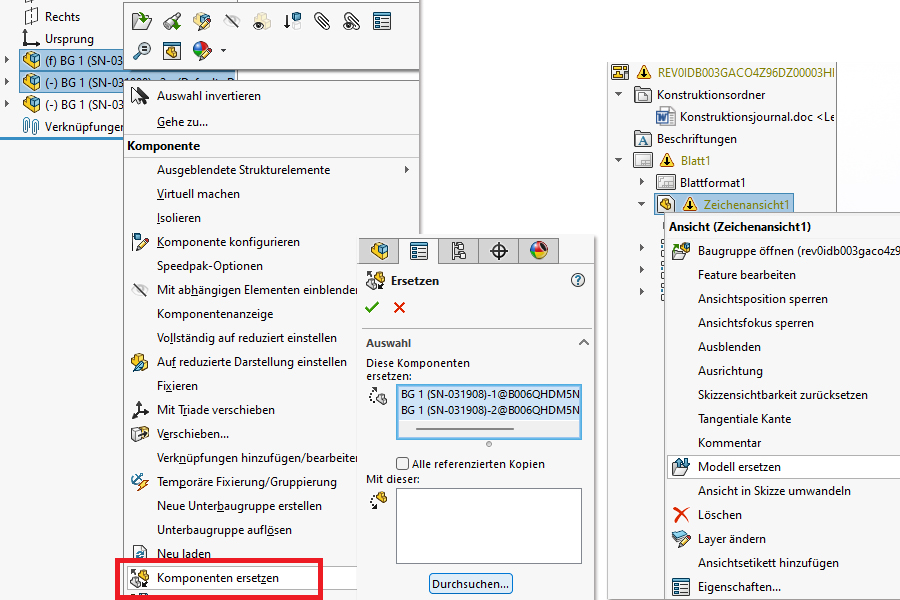

Komponenten ersetzen und Modell ersetzen für Zeichnungen mit HELiOS-Kombisuche
Wenn in Ihrer SOLIDWORKS-/ HELiOS-Kopplung die Einstellung Öffnen über HELiOS im Ribbon-Menü aktiv ist, dann wird ab SP1 beim Aufruf der SOLIDWORKS-Funktion Komponenten ersetzen und Betätigung der SOLIDWORKS-Schaltfläche Durchsuchen... im folgenden Dialog die Kombinierte Suche von HELiOS aufgerufen. Das gleiche gilt, wenn Sie mit der Funktion Modell ersetzen aus dem Zeichnung-Ribbon von SOLIDWORKS oder aus dem Kontextmenü einer Zeichenansicht arbeiten.

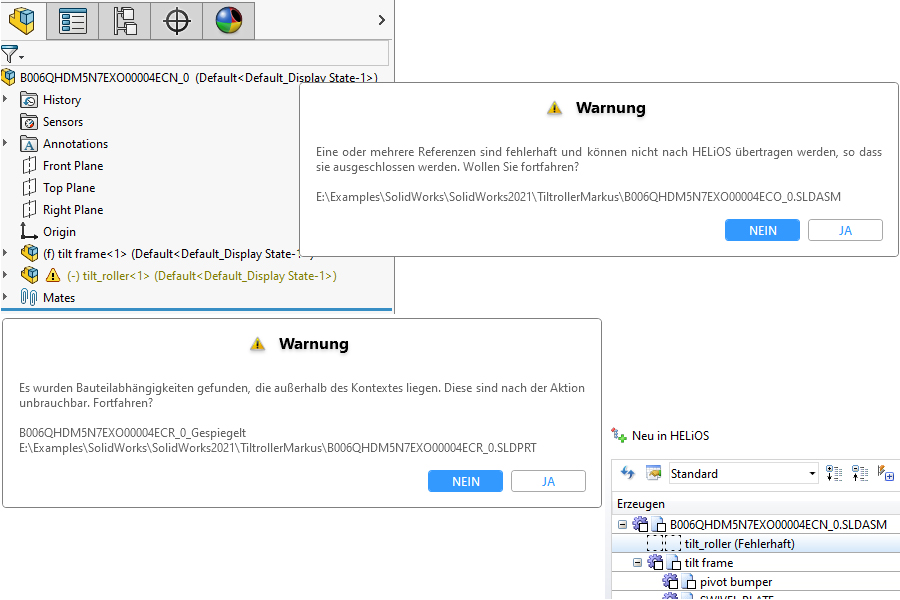

Beschreibung fehlender Bauteilabhängigkeiten
Kommt es beim Aufruf von Neu in HELiOS vor, dass Dateireferenzen von Baugruppen fehlerhaft sind, z. B. weil Bauteilabhängigkeiten außerhalb des Kontext liegen, werden Sie mit aussagekräftigen Warnhinweisen darauf hingewiesen. Dabei wird Ihnen u.a. auch der entsprechende Dateipfad und -name angezeigt.

HELiOS Internet Server

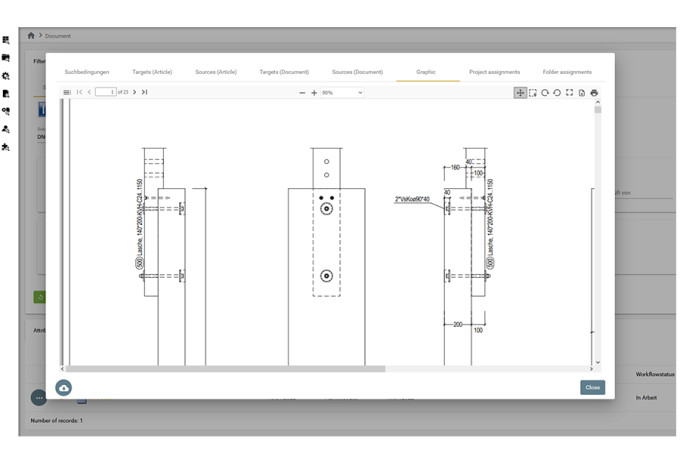

Integrierte PDF-Vorschau
Für PDF-Dokumente wird jetzt ebenfalls im Grafik-Reiter eine integrierte Vorschau angezeigt. Anwender können sich damit PDF-Dokumente anschauen, ohne diese erst herunterladen zu müssen.

Unterstützung von URLs zum Direktzugriff auf einzelne Objekte
Analog zu den HELiOS-URLs aus dem Desktop können Anwender jetzt über entsprechende HIS-URLs direkt auf einzelne HELiOS-Objekte zugreifen. Dadurch lassen sich beispielsweise Links auf diese Objekte einfach per Mail versenden.
