HELiOS 2020 SP1

18.05.2020 | Aktuelles | Software Updates

Das Service Pack 1 zu HELiOS 2020 ist nun verfügbar - jetzt auch kompatibel zu den neuesten Versionen (2021) von Autodesk Inventor, AutoCAD und Navisworks. Im Fokus der Entwicklung stand der weitere Ausbau der Multi-CAD und CAE-Integrationen. So stehen beispielsweise zahlreiche Funktionen, die bislang nur für die Inventor-Integration realisiert wurden, auch innerhalb der SOLIDWORKS-Integration zur Verfügung. Darüber hinaus unterstützt die HELiOS Integration jetzt auch abgeleitete Ersatzobjekte, die in Inventor genutzt werden, um eine Baugruppe durch eine vereinfachte Darstellung zu ersetzen. Ebenfalls deutlich erweitert wurde die HELiOS-Integration für das E-Technik-System E3.

Die Highlights im Überblick

HELiOS Multi-CAD allgemein

Kompatibilität
HELiOS ist nun auch kompatibel zu

Inventor 2021,
AutoCAD (Mechanical) 2021 und
Navisworks 2021.

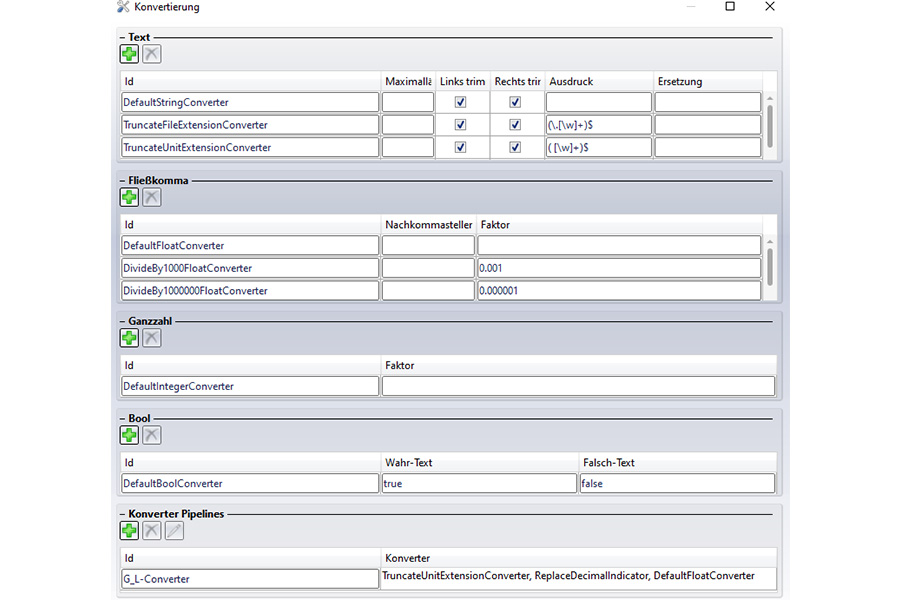

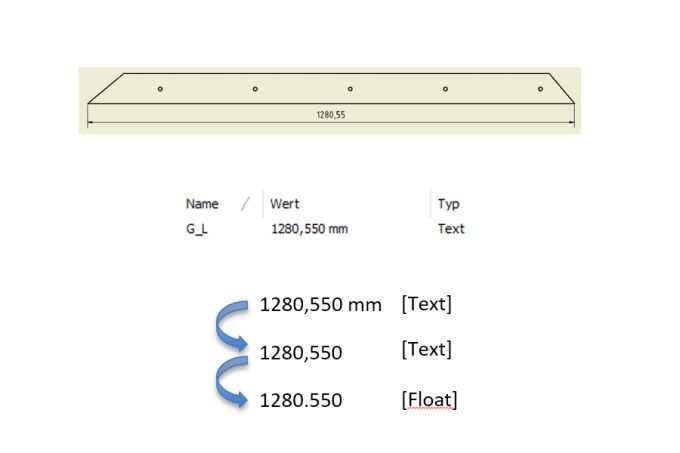

Mehrstufige Konvertierungen innerhalb von Attributzuordnungen
Bei der Konfiguration von Attributzuordnungen konnte man schon bisher Attributinhalte einstufig konvertieren. Mit SP1 lassen sich jetzt auch mehrere Konvertierungsschritte hintereinander schalten. Damit sind umfangreichere Konvertierungen möglich als bisher.

Möglichkeit zum Filtern des Arbeitsbereichs
Die im Arbeitsbereich angezeigten Dokumente können jetzt auch dahingehend gefiltert werden, dass lediglich die direkt geöffneten Dokumente angezeigt werden. Dies macht den Arbeitsbereich bei vielen parallel geöffneten Dokumenten übersichtlicher.

HELiOS und Autodesk Inventor

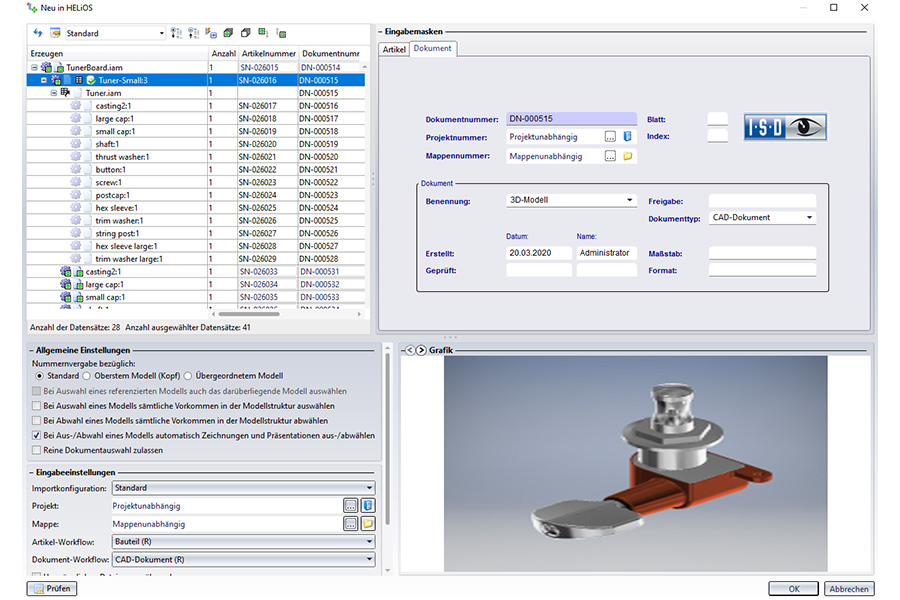

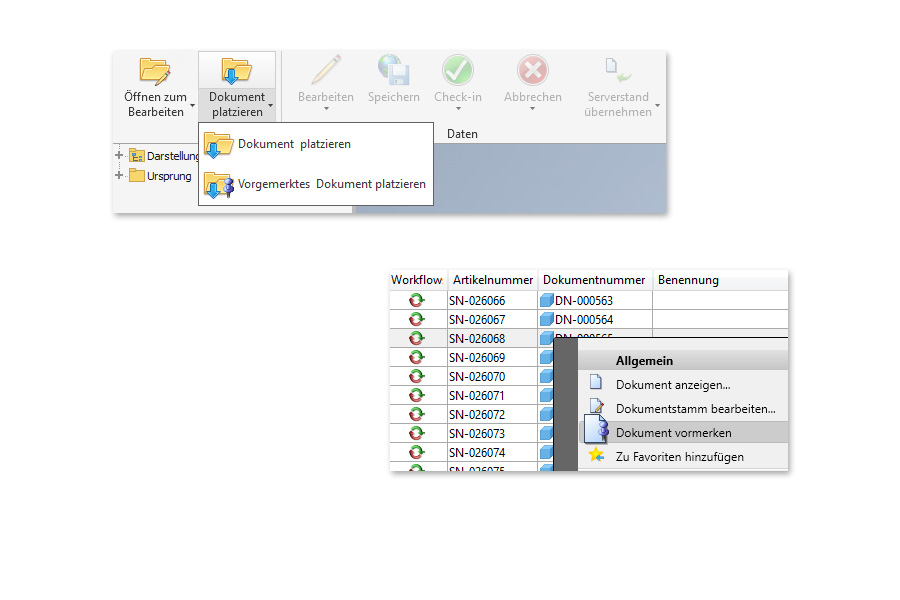

Direkte Funktion zum Platzieren (vorgemerkter) Bauteile
Die Inventor-Integration ist um zwei neue Funktionen zum Platzieren von Bauteilen erweitert worden. Bei der normalen Platzierung erfolgt die Auswahl des zu platzierenden Bauteils mit der Kombisuche. Außerdem können zuvor vorgemerkte Bauteile direkt zur Platzierung eingefügt werden. Die Vormerkung speichert jetzt auch zusätzlich den ggf. vorhandenen Artikelkontext und funktioniert auch applikationsübergreifend (z. B. Vormerken im HELiOS Desktop und Platzieren im Inventor).

Erweiterungen für iParts und iAssemblies
Die Unterstützung von Konfigurationen ist wie folgt erweitert worden:

Bei der Übernahme von iParts und iAssemblies werden - neben den in der aktuellen Konfiguration verbauten Bauteilen - auch die Referenzen aus der zugrunde liegenden Factory mit angezeigt. Diese können je nach gewählter Konfiguration abweichen.
Auch iParts und iAssemblies mit weiteren externen Referenzen (z. B. mit Verweisen auf abgeleitete Komponenten bzw. Parameterreferenzen) lassen sich jetzt vollständig nach HELiOS übernehmen.

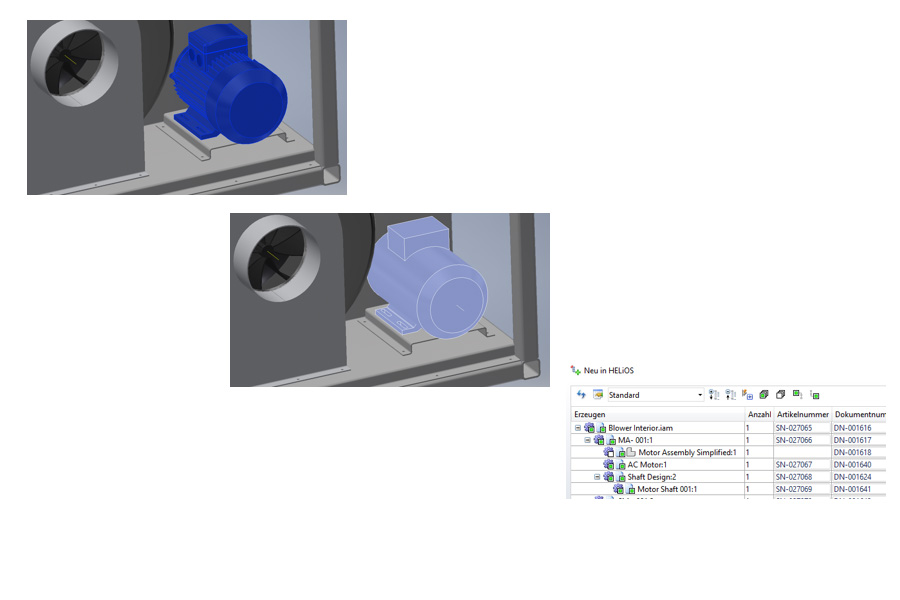

Unterstützung für abgeleitete Ersatzobjekte in Inventor-IntegrationAbgeleitete Ersatzobjekte können in Inventor genutzt werden, um eine Baugruppe durch eine vereinfachte Darstellung zu ersetzen. Diese Objekte werden jetzt auch in der HELiOS-Integration unterstützt. Der Artikel der dem Ersatzobjekt zugrunde liegenden Baugruppe wird ebenfalls mit dem Dokumentstamm des Ersatzobjektes verknüpft. Der Dokumentstamm wird in HELiOS direkt als Ersatzdokument gekennzeichnet. Der Attribut- und Stücklistenabgleich erfolgt damit immer aus der ursprünglichen Baugruppe. Ersatzobjekte müssen gemeinsam mit der zugrunde liegenden Baugruppe nach HELiOS übernommen werden und können nur gemeinsam mit dieser abgeleitet werden.

HELiOS und SOLIDWORKS

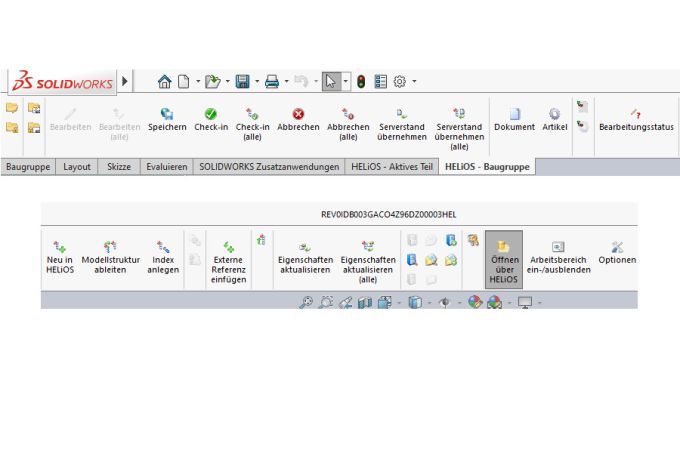

Etliche Funktionen, die bislang für die Inventor-Integration realisiert wurden, stehen jetzt auch innerhalb der SOLIDWORKS-Integration zur Verfügung:

Serverstand übernehmen / Serverstand übernehmen (alle)
Bearbeiten (alle)
Öffnen verknüpfter Zeichnungen
Externe Referenz einfügen
Austauschen / Alle austauschen
Workflowstatus des Dokuments/Artikels bearbeiten

HELiOS und Zuken E3

Die HELiOS-Integration für das E-Technik-System E3 wurde wie folgt erweitert:

Artikelabgleich für E3-Komponenten erfolgt jetzt bidirektional mittels eines Synchronisationsdienstes
Bei der Übernahme eines E3-Projekts nach HELiOS kann jetzt auch wahlweise der zugehörige Artikelstamm in HELiOS gesucht werden. Das E3-Projekt wird dann automatisch verknüpft.
E3-Projekte lassen sich jetzt mittels des Spoolers in PDFs konvertieren.

HELiOS und Microsoft Office

Übernahme weitergeleiteter Emails als separate Dokumente
Bei der Übernahme weitergeleiteter Emails nach HELiOS kann der Anwender jetzt entscheiden, ob er die weitergeleitete Email als neues Dokument übernehmen möchte (z. B. weil sich der Inhalt geändert hat), oder ob die ursprüngliche Email ausreicht und die Übernahme der weitergeleiteten Email abgebrochen wird.
