Die 3D-CAD-Software für Metallbau und Schlossereien

Aufmaß als Grundlage für 3D-Konstruktionen

Ihre Zeit und die Ihrer Kunden ist kostbar. Deshalb greift bei HiCAD für den Metallbau und Schlossereien ein Zahnrad ins andere: In Verbindung mit modernster 3D-Scan-Technologie können Sie Kantenzüge, ebene Flächen und jegliche Formen in Nullkommanichts exakt erfassen und per Knopfdruck als 3D-Daten generieren.

Mit HiCAD Zeichnungen für Metallbau
Schlossereien in HiSPEED erstellen

Folgenden Funktionen helfen Ihnen zu einem zeitsparenden Workflow.

Konfigurator für Treppen und Geländer

Mit dem Treppen- und Geländerkonfigurator ist HiCAD eine echte Stütze: Treppen und Geländer können spielend konfiguriert und in HiCAD geladen werden. Auch auf nachträgliche Änderungswünsche können Sie prompt reagieren und Form, Modell sowie Befestigungsart Ihres Geländers oder Ihrer Treppe variieren. Eine echte Erleichterung für alle Schlosser!

3D-CAD-Software für Metallbau: Konfigurator für Treppen und Geländer
+

Automatisierte Stahlbauanschlüsse

Verbessern Sie Ihre Verbindung und schöpfen Sie aus dem Normkatalog und den Stahlbau-Anschlussbibliotheken von HiCAD. Ob DAST-Anschlüsse oder beliebig erstellte eigene Anschlüsse - Ihnen steht alles zur Verfügung, was Sie für eine tragfähige Konstruktion benötigen. Schweiß- und Sonderprofile können automatisch an veränderte Einbausituationen angepasst werden - nach dem Motto: Ohne Anschluss kein Abschluss.

3D-CAD-Software für Metallbau: Automatisierte Stahlbauanschlüsse
+

Kantblech: vom 3D-Modell zur fertigen Abwicklung

Beginnend bei der Erstellung der Grundgeometrie über die Erzeugung von Ankantungen bis hin zur abgewickelten DXF-Kontur: dank HiCAD wickeln Sie Ihr Kantblech mit nur wenigen Klicks ab. Intelligente Funktionen ermöglichen praxisgerechte Eckbearbeitungen wie Gehrungsschnitte und Tropfkanten sowie firmenspezifische Layerdefinitionen einfach und schnell.

3D-CAD-Software für Metallbau: Kantblech: vom 3D-Modell zur fertigen Abwicklung
+

Werkstattzeichnungen und Stücklisten automatisch auf Knopfdruck

Endlich fertig werden. Ein Knopfdruck genügt und schon haben Sie Ihre Werkstattzeichnung mit Abwicklung, Blechschnitt und 3D-Ansicht - selbstverständlich inklusive Bezeichnungen und Bemaßungen. Auch andere Fertigungsunterlagen wie Stücklisten oder Überbiegetabellen werden in HiCAD automatisch erzeugt.

3D-CAD-Software für Metallbau: Werkstattzeichnungen und Stücklisten automatisch auf Knopfdruck
+

Planerstellung und Übersichtszeichnung

Erstellen Sie einfach und schnell Detail- und Genehmigungszeichnungen: In HiCAD können Sie bequem Details, Schnitte und Ausbrüche aus der 3D Konstruktion erzeugen. Nutzen Sie außerdem die Vorteile der 3D-Planung: Sie schaffen nicht nur Klarheit für den Betrachter, sondern erstellen in Summe weniger Zeichnungen.

3D-CAD-Software für Metallbau: Planerstellung und Übersichtszeichnung
+

Schnittstellen für den Kunden und die Lieferanten

Eine Vielzahl von Schnittstellen ermöglichen Ihnen einen schnellen Im- und Export Ihrer Daten. Ob DXF, DWG, STEP oder IFC - mit HiCAD tauschen Sie problemlos Daten aus. So ist Ihnen vom Erhalt des Auftrags bis zur Montage eine fehlerfreie Produktion ohne Datenverluste garantiert.

3D-CAD-Software für Metallbau: Schnittstellen für den Kunden und die Lieferanten
+



VON DER PUNKTWOLKE
ZUM 3D-MODELL

So einfach ist es, Punktwolken
in HiCAD auszuwerten.

Ankli Metallbau AG

„Wir können uns vollständig auf die technische Lösung konzentrieren und haben jederzeit die richtigen Maße zur Verfügung, ohne mehrmals zur Baustelle fahren und Messungen mit mehreren Mitarbeitern durchführen zu müssen.“

Kilian Ankli, Ingenieur & Mitglied der Geschäftsleitung

Ankli Metallbau AG

„Wir können uns vollständig auf die technische Lösung konzentrieren und haben jederzeit die richtigen Maße zur Verfügung, ohne mehrmals zur Baustelle fahren und Messungen mit mehreren Mitarbeitern durchführen zu müssen.“

Kilian Ankli, Ingenieur & Mitglied der Geschäftsleitung

Vettiger Metallbau AG

„Wenn Projekte im 3D geplant werden, ist die Maßaufnahme mit Punktwolke fast zwingend.“

Tobias Balsiger, Projektleiter

Edelstahl Weimar GmbH

„Mit einer Software, die sowohl 2D als auch 3D in sich vereinigt, sind wir viel flexibler - und zwar auf allen Ebenen.“

Bernd Weigmann,

Metallbau Müller GmbH

„Änderungen, die sich während des Fertigungsprozesses ergeben, führen oft dazu, dass Kollisionen in der 2D-Welt nicht entdeckt werden, was im 3D aber sofort der Fall ist.“

Martin Müller, technischer Leiter Metallbau Müller GmbH

ISZ Metalltechnik

ISZ Metalltechnik GmbH

„Ich schätze an der Arbeit mit HiCAD besonders die schnelle Erstellung von detaillierten Stücklisten, die automatische Vergabe von Positionsnummern in der Konstruktion, die umfassende Katalogbibliothek und sämtliche Stahlbau- sowie Bauwesenfunktionen.“

Martin Illedits, Geschäftsführer

Die Highlights unseres 3D-CAD-Programms für Metallbau und Schlosserei

Video "Werkstattzeichnung und Stückliste auf Knopfdruck"
Video "Konfigurator für Treppen und Geländer"
Video "Automatisierte Stahlbauanschlüsse"
Kantblech: vom 3D-Modell zur fertigen Abwicklung
Video "Plan- und Zeichnungserstellung "
Video "Datenaustausch leicht gemacht"

Warum wir uns für HiCAD entschieden haben?

Ankli Metallbau | Referenzbericht

Die Antwort auf diese Frage ist ganz einfach: Die branchenspezifischen Lösungen haben uns die Sicherheit gegeben, dass wir mit HiCAD den gesamten Geschäftsbereich, Stahl-, Metallbau, Blechfertigung und Glasbau abdecken können. HiCAD ist die passende Lösung und das passende Werkzeug für unsere Branche. Wir sehen HiCAD als ein äusserst leistungsfähiges Werkzeug für die Metallbaubranche.

Weiterlesen

„Wir können uns vollständig auf die technische Lösung konzentrieren und haben jederzeit die richtigen Maße zur Verfügung, ohne mehrmals zur Baustelle fahren und Messungen mit mehreren Mitarbeitern durchführen zu müssen.“

Kilian Ankli, Ingenieur & Mitglied der Geschäftsleitung
Ankli Metallbau

3D-Planung für mehr Potenzial

Ernst Schweizer AG | Referenzbericht

„Unser Erfolg liegt darin, in Bewegung zu sein“, liest man auf der Homepage der Ernst Schweizer AG, deren Geschichte bis 1920 zurückreicht. Gut möglich, dass sie dank ihres Credos den Schritt von der 2D- zur 3D-Planung gewagt hat. Erfreulicherweise gelang der Umstieg, sodass die vielen komplexen Projekte des Schweizer Traditionsbetriebs zukünftig noch präziser geplant und effizienter umgesetzt werden können als bisher.

Weiterlesen

3D-CAD für Metallbau: Ernst Schweizer AG

„Die 2D/3D-durchgängige CADLösung punktete mit der Option auf eine Kauf- anstelle einer Mietlizenz sowie einer bidirektionalen Schnittstelle zu Logikal.“

Patrick Frei, Abteilungsleiter Technik
Ernst Schweizer AG

Dankbar für jede Arbeitserleichterung durch HiCAD

Metallbau Kuhn GmbH | Referenzbericht

Die 2008 gegründete Metallbau Kuhn GmbH fertigt Balkone, Treppen, Geländer, Vordächer und Schweißkonstruktionen - insbesondere für öffentliche Bauträger und Auftraggeber. Seit März 2021 nutzt der Fachbetrieb für sein Portfolio kontinuierlich HiCAD. Die 2D/3D-durchgängige CAD-Lösung der ISD Group sollte schon viel früher implementiert werden, da sich beide Unternehmen bereits 2018 - auf dem Metallbaukongress in Würzburg - begegnet waren.

Weiterlesen

3D-CAD für Metallbau: Metallbau Kuhn GmbH

„Die Schulungsmaßnahmen der ISD sind zielführend, sodass der Umstieg von 2D auf 3D leichter erfolgte als gedacht. Wir haben letztes Jahr eine weitere Lizenz gekauft, das HiCAD Stahlbau Package um die HiCAD Stahlbau Suite erweitert und mit der HiCAD Punktwolke einen weiteren Schritt nach vorne getan.“

Sandra Polzin, Systemplanerin Metallbau Kuhn GmbH
Metallbau Kuhn GmbH

HiCAD und HELiOS für exklusive Maßanfertigungen

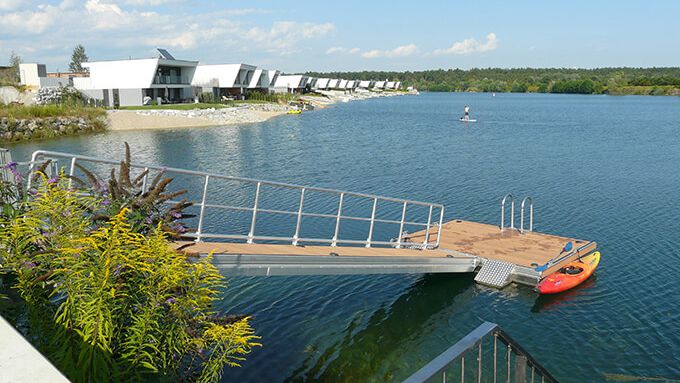

Metallbau Müller GmbH | Referenzbericht

Martin Müller ist leidenschaftlicher Metallbauer und ermöglicht es mit seinen Werken, elegant Distanzen auf dem Wasser zu überwinden oder sogar auf dem Wasser zu leben. Uns erzählt er, warum er von einer 2D-Software auf eine 3D-Software gewechselt ist, ob er seine Ziele erreicht hat und ob man wirklich so viel Zeit mit HiCAD und HELiOS sparen kann.

Weiterlesen

3D-CAD für Metallbau: Metallbau Müller GmbH

„Änderungen, die sich während des Fertigungsprozesses ergeben, führen oft dazu, dass Kollisionen in der 2D-Welt nicht entdeckt werden, was im 3D aber sofort der Fall ist.“

Martin Müller, technischer Leiter Metallbau Müller GmbH
Metallbau Müller GmbH

Vom Scan bis zur Maschine mit HiCAD

Vettiger Metallbau AG | Referenzbericht

„Glas macht Spaß“, könnte auch das Motto der schweizerischen Vettiger Metallbau AG lauten, die seit über 50 Jahren Jahren Fassadenelemente aus Stahl, Metall und Glas fertigt. Seine Homepage offeriert attraktive Ansichten von diversen Baustilen, die eines gemeinsam zu besitzen scheinen: Transparenz, die sich mit modernster Technik verbindet und gleichzeitig Stabilität verspricht.

Weiterlesen

„Wenn Projekte im 3D geplant werden, ist die Maßaufnahme mit Punktwolke fast zwingend.“

Tobias Balsiger, Projektleiter
Vettiger Metallbau AG

Schnell ändern, flexibel konstruieren - im gewerblichen Objektbau

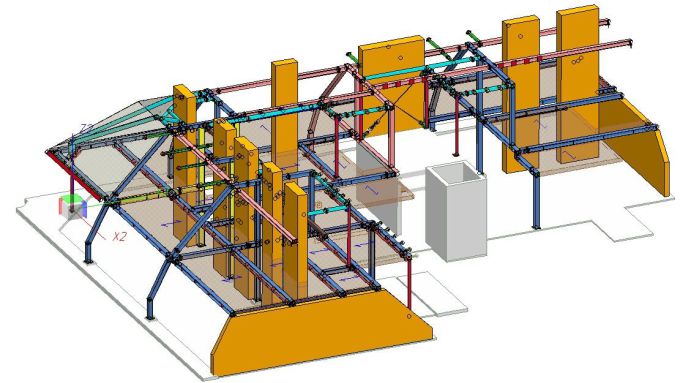

ISZ Metalltechnik GmbH | Referenzbericht

Beim Blick auf Projekte, die Geschäftsführer Martin Illedits erfolgreich mit der CAD-Software der ISD Group abgeschlossen hat, offenbart sich ein breites Spektrum diverser Metallbaukonstruktionen: Eine Vielzahl von Wohnhausanlagen mit Absturzsicherungen, Balkon-, Stiegen- und Brüstungsgeländer, Unterkonstruktionen für verschiedene Gewerke - z.B. im Fassaden- und Trockenbau - ferner Carports, Lagerhallen und etliche Dachgeschossausbauten im Großraum Wien.

Weiterlesen

3D-CAD für Metallbau: ISZ Metalltechnik

„Ich schätze an der Arbeit mit HiCAD besonders die schnelle Erstellung von detaillierten Stücklisten, die automatische Vergabe von Positionsnummern in der Konstruktion, die umfassende Katalogbibliothek und sämtliche Stahlbau- sowie Bauwesenfunktionen.“

Martin Illedits, Geschäftsführer
ISZ Metalltechnik GmbH

Sonderanfertigungen als willkommene Herausforderung

Stundner Stahl- und Metallbau GmbH | Referenzbericht

„Beispiele von Bauwerken, die auf rein statische und funktionale Aspekte begrenzt sind, gibt es viele“, so Markus Stundner, Konstrukteur der Stundner Stahl- und Metallbau GmbH. „Die Herausforderung besteht darin, bestimmte Voraussetzungen zu erfüllen, um den gewünschten Einklang von Tragkonstruktion und Architektur zu erreichen.“

Weiterlesen

Die Sonderanfertigung eines Stahlpavillions mit konvex-konkav geformten Pfeilern, die wellenartig zum Boden verlaufen und einer Kuppel war eine Herausforderung für die Stundner Stahl- und Metallbau GmbH die sie mithilfe von HiCAD bewältigen koneine Hnten.

„Durch die Stahlbau-Anschlussbibliotheken von HiCAD und den integrierten Automatismus, Schweiß- und Sonderprofile an verschiedene Einbausituationen anzupassen, konnten wir an Ort und Stelle - im direkten Dialog mit dem Architekten und mit dem Kunden - übersichtlich Details darstellen und spontane Änderungen durchführen.“

Markus Stundner, Konstrukteur
Stundner Stahl- und Metallbau GmbH

Turmbau mit HiCAD

Stahlbau Nägele GmbH | Referenzbericht

Die Stahlbau Nägele GmbH setzt seit über 70 Jahren auf Baumaterial, das modern, flexibel einsetzbar, schnell montiert und recycelbar ist: auf Stahl. Das 210 Mitarbeiter starke Unternehmen aus Eislingen an der Fils verbaut im Jahr ca. 8000 Tonnen dieses umformbaren, umweltfreundlichen Werkstoffs und ist z.B. dann zur Stelle, wenn es um Hallenneubauten und -erweiterungen, um Terrassenüberdachungen, Carports, Treppen und Geländer geht.

Weiterlesen

Stahlbau Nägele GmbH hat mithilfe von HiCAD den höchsten Aussichtsturm Deutschlands in Baden-Würtemberg konstruiert, ein Gerüst aus Stahl und Lärchenholz mit drei Besucherplattformen

„Zur Änderung eines Normteils reichte ein Klick mit der Maus, und alle Bearbeitungsmöglichkeiten waren direkt zugänglich sowie alle technologischen Daten wie Gewicht, Länge und Fläche jederzeit abrufbar.“

Matthias Greiner, Technischer Leiter
Stahlbau Nägele GmbH

Durchblick dank HiCAD – in jeder Planungsphase

Rood Metallbauplanung AG | Referenzbericht

Die Rood Metallbauplanung AG ist ein Planungsbüro für modernen Stahl-, Metall- und Glasbau sowie für andere Gebäudehüllen und wurde 2013 von Rochus Odermatt in Stans gegründet. Dienstleistungen wie Submissionsplanung, Expertise und Ausführungsplanung zählen zum Aufgabenspektrum der Schweizer Firma, die seit drei Jahren HiCAD - die CAD-Software der Dortmunder ISD Group - für besonders anspruchsvolle Fassadenbau-Projekte einsetzt.

Weiterlesen

Projektleitung übernahm ebenfalls die Rood Metallbauplanung AG. Pfosten-Riegel, Gläser mit diversen Neigungswinkeln, rund 3000 Bleche, Treppen und auch Brandschutzelemente wurden erfolgreich mit HiCAD geplant.

„Ohne die Möglichkeit des 3D hätten wir das Projekt nicht angenommen. Dies wäre zu komplex gewesen.“

Marcel Suter, Projektleiter 3D
Rood Metallbauplanung AG

Mit HiCAD den Regenwald unterm Radar

Metallbau Linder | Referenzbericht

HiCAD lässt sich so vielseitig einsetzen, dass sogar schon das Deutsche Zentrum für Luft- und Raumfahrt davon profitierte: Georg Linder konstruierte mit der 2D/3D-durchgängigen CAD-Software der Dortmunder ISD Group einen Radarreflektor, damit das DLR auf zahlreichen Messflügen innerhalb der Afri-SAR-Kampagne mit Hilfe des flugzeuggetragenen F-SAR Sensors im langwelligen Radarbereich den Zustand des Regenwaldes bestimmen konnte.

Weiterlesen

Georg Linder konstruierte mit HiCAD einen Radarreflektor damit das DLR den Zustand des Regenwaldes bestimmen konnte. Der 1000 kg schwere Radarreflektor besteht aus drei senkrecht aufeinander stehenden glatten, metallisch leitfähigen Aluminiumplatten.

„Der breit gefächerte Normteilkatalog mit den zahlreichen Stahlbau-Anschlussbibliotheken von HiCAD erweist sich als sehr hilfreich.“

Gerorg Linder
Metallbau Linder

Von der Planung bis zur Produktion mit 3D-CAD für Metallbau -
überzeugen Sie sich selbst!

Entdecken Sie die vielfältigen Möglichkeiten in unserem HiCAD 3D-CAD Demovideo!
