HiCAD 2022

| Aktuelles | Software Updates

Avec HiCAD 2022, la toute dernière version de notre logiciel de CAO est rendue disponible pour les professionnels et spécialistes.

Le focus de notre équipe de développement a été l’amélioration du confort d’utilisation dans le domaine de la paramétrie. Cela comprend, par exemple, l'intégration du HCM dans d'autres fenêtres d'esquisses et l’harmonisation dans l'ICN de l'affichage du Feature et du HCM. Les esquisses mettent à disposition ainsi une utilisation confortable du HCM qui permet de créer des esquisses entièrement paramétrées sans autre attribution manuelle de contraintes et de s’en servir comme base pour de nombreuses autres fonctions. Le fonctionnement du protocole de Feature a également été simplifié et rendu plus pratique. Un autre développement a également porté sur l'identification des vues. Par exemple, les vues peuvent désormais être dotées d'identifications et d'intitulés configurables individuellement. L'identification des vues selon la méthode fléchée est également prise en charge, y compris l'identification propre au secteur du bâtiment.

En outre, de nombreuses fonctions ont été complétées. Par exemple, la refonte de la fonction Chanfreiner, l'arrondi variable des segments d'une arête ou les fonctions de division avec esquisse / le long de la direction. Et bien sûr, des améliorations spécifiques à certains secteurs ont de nouveau été incorporées dans cette version, comme le crapautage dans la Charpente métallique, la nouvelle fonctionnalité pour l'installation de composants dans les Tuyauteries, l'unification des rabats et des zones de pliage dans l’usinage de la tôle, le processus de modification des nuages de points avec les contenants de segmentation et bien plus encore. En outre, de nouveaux modèles ISD sont disponibles pour les vis taraudeuses, à utiliser comme base de tableau pour vos propres vis de ce type.

Aperçu des points forts

Généralités

Licences
À partir de HiCAD 2022, le Plotmanager fait partie intégrante de HiCAD ALUCOBOND® Suite Premium.

Téléchargement de fichiers dans ISD Filecenter
Si, lors d'une demande d'un support technique, vous utilisez le Filecenter de ISD pour l'échange de données, vous avez la possibilité, à partir de HiCAD 2022, de télécharger des fichiers directement depuis HiCAD. À cette fin, vous disposez dans le menu Aide de la nouvelle fonction Télécharger un fichier dans l'ISD Filecenter.

Sélection multiple des Features et des Contraintes HCM
De la même façon que pour la sélection multiple d'éléments, la sélection multiple de plusieurs Features ou Contraintes HCM peut être annulée à l'aide d'un clic gauche de la souris dans la zone libre de l'ICN ou de la scène : la sélection sera désactivée.

Saut de lignes dans l'éditeur de formules
Dans l'éditeur de formules, vous pouvez maintenant passer à la ligne dans une formule en utilisant la combinaison de touches Maj-Entrée. Cela vous permet de répartir les formules complexes sur plusieurs lignes, afin d'en améliorer la clarté.

Angle limite d'ombrage
Dans les versions précédentes de HiCAD, l'angle de la limite de l'ombrage avait pour charge dans la représentation ombrée de faire apparaître de façon arrondie les transitions non tangentielles. Cette fonction n'est plus nécessaire et a donc été supprimée. Cela s'applique à la fois aux propriétés de la scène et aux propriétés des éléments 3D.

Importation des pièces standardisées HASCO et STRACK
Les fonctions d'insertion des pièces standardisées HASCO et STRACK ont été avec HiCAD 2021 SP1 supprimées de l'interface utilisateur de HiCAD. À partir de HiCAD 2022, une telle importation par le biais de macros ou de API n'est également plus possible !

Générer un dessin d'élément individuel
Avec HiCAD 2012, la fonction précédemment valable pour la création de dessins d'exécution de la charpente métallique a été complétée dans le cadre d'une fonction de dérivation générale des dessins. Pour des raisons de compatibilité, les fonctions pour les dessins d'un élément individuel disponibles jusqu'alors dans la charpente métallique ont continué à être disponibles. À partir de HiCAD 2022, les anciennes fonctions de création de dessins d'éléments individuels ne sont plus prises en charge. Cela concerne les fonctions Créer un dessin d’élément individuel et Créer et imprimer un dessin d’élément individuel. Utilisez pour cela la fonction automatique de dessins d'exécution. Toutefois, quelques fonctions restantes sont encore utiles dans certains cas pour les anciennes maquettes. Pour cette raison, ces fonctions ont été regroupées dans un sous-menu distinct.

Option ajoutée pour le changement vers le repérage standard depuis HiCAD 2018
Depuis HiCAD 2021, le mode de Repérage jusqu'à HiCAD 2017 n'est plus disponible. Dans les dessins créés avec une version antérieure de HiCAD et repérés - au moins partiellement - avec l'ancien mode de repérage, le repérage précédent doit être converti avant d'utiliser la fonction de repérage. Il convient donc de noter que, depuis HiCAD 2021, il est possible lors du repérage de définir quand les perçages seront considérés comme identiques dans le cadre d'une recherche d'élément identique. Pour éviter toute erreur avec les perçages lors de la migration des données de stock, vous disposez dans le Gestionnaire de Configuration d'une nouvelle case permettant de spécifier si vous souhaitez convertir vos données de stock avec et sans prise en compte de la norme d'usinage. Vous pouvez ainsi comparer les résultats et trouver le bon réglage pour votre dessin.

Dérivation de dessin

  • Les vues en coupe supprimées manuellement dans un dessin d'exécution restent supprimées également après une actualisation du dessin. Cela concerne cependant uniquement le groupe de vues d'où la vue en coupe a été supprimée. S'il existe pour l'élément en question d'autres dessins, les vues en coupe dans ce groupe de vues ne seront pas concernées. Lorsque la vue en coupe d'un raidisseur double est supprimée, les deux raidisseurs n'auront plus de vues en coupe également en tant que raidisseur individuel.
  • Depuis HiCAD 2020 SP1, les vues interrompues sont également possibles pour les vues ombrées (types d'affichage Ombré avec/sans arêtes ou Quick Hidden Line / Quick Hidden Grey).
  • Dans les dessins d'exécution où plusieurs ensembles sont présentés sur une seule feuille, l'axonométrie est désormais également liée à la vue principale correspondante de l'ensemble. Ceci ne s'applique pas si un seul ensemble est affiché sur la feuille.
  • Si la perspective d'une vue axonométrique est modifiée (par exemple en faisant pivoter la vue) dans un dessin d'exécution créé avec la dérivation automatique de dessin, la perspective est conservée lorsque le dessin est actualisé. Les vues interrompues créées automatiquement sont recalculées en conséquence. En revanche, les vues interrompues créées manuellement ne sont pas conservées.
  • Si pour le repérage, le mode de numérotation en fonction des ensembles est sélectionné, la reconnaissance des éléments identiques et l'attribution des numéros de repérage a lieu à l'intérieur des ensembles. Il peut alors arriver que deux éléments différents de deux ensembles différents se voient attribuer le même numéro de repérage. À la création du plan d'exécution, dans ce cas, seul un des deux éléments était jusqu'alors représenté et détaillé. À partir de HiCAD 2022, le mode de numérotation du repérage sera désormais pris en compte lors de la dérivation de dessin. En d'autres termes, les éléments ne seront plus seulement comparés en fonction des numéros de repérage, mais également en fonction du niveau d'arborescence.
  • Dans la dérivation de dessin automatique, l'angle dans les vues, par exemple pour les profilés, était alors jusqu'ici toujours coté à l'extérieur de l'élément. À partir de HiCAD 2022, il est désormais possible de décider dans les vues pour les cotes des angles si les cotes devront être créées à l'intérieur ou à l'extérieur.
  • À partir de HiCAD 2021 SP1, il est possible de déterminer lors du repérage le nombre de fois que chaque élément apparaît sur la scène. Cette valeur est indiquée par l'attribut Quantité totale (%06). Cela était jusqu'alors possible uniquement si le mode de numérotation du repérage était en fonction de la scène. À partir de HiCAD 2022, la quantité totale sera alors désormais également calculée lorsque le mode de numérotation sélectionné est en fonction des ensembles. Cela signifie que si la scène comporte plusieurs ensembles identiques (au même niveau de hiérarchie), leur quantité totale dans la scène sera alors déterminée. Pour les éléments appartenant à un ensemble, la quantité totale sera déterminée à l'intérieur de l'ensemble.

Chemin d'accès pour les éléments référencés
La fonction Chemin d'accès pour les éléments référencés n'est plus disponible. Pour modifier le chemin pour les éléments référencés, ouvrez dans HiCAD les Paramètres et corrigez sous Répertoires le chemin du dossier pour l'identifiant L:. Redémarrez ensuite HiCAD pour activer le paramètre modifié. Le changement est lié au poste de travail et peut également devoir être effectué sur tous les autres postes de travail.

Enregistrement du navigateur ICN avec la scène
HiCAD offre la possibilité d'enregistrer la scène accompagnée de son ICN. Les attributs HELiOS seront de la sorte affichés également dans la structure d'élément de la Visionneuse HiCAD Viewer. Le paramétrage peut être temporaire (pendant la session actuelle de HiCAD) ou être défini comme par défaut dans le Gestionnaire de Configuration. Dans quelques cas, générer l'affichage de l'ICN peut prendre un certain temps. À partir de HiCAD 2022, si le statut Sauvegarder les attributs ICN dans la scène est actif, le message Enregistrer la scène (générer la désignation ICN pour Viewer) s'affichera alors dans la barre d'état au moment de sauvegarder votre travail. Cela permet de savoir si le statut est actif, et ainsi la raison du temps d'attente.

Points des pièces standardisées
Dans les versions précédentes de HiCAD, il pouvait arriver que les points d'attache de la cote étaient perdus dans les pièces standardisées, notamment lorsque la représentation était changée d'exacte à simplifiée ou qu'un type de pièces standardisées (par exemple une vis d'une autre norme) était modifié. C'est pourquoi la nouvelle option de point Point de pièce standardisée est désormais disponible à partir de HiCAD 2022. Cette option de point fournit l'origine du système de coordonnées d'élément des pièces standardisées qui reste identique même en cas de changement des pièces standardisées.

3D

Esquisses
La fonction N-gone recourt désormais également à l'outil d'esquisse et intègre le HCM. Il en va de même pour la nouvelle fonction Rectangle avec point médian avec laquelle vous pouvez désormais dessiner un rectangle en choisissant son point médian, puis en dessinant le rectangle.

Option de point O pour les cercles et les arcs de cercle
Pour les nouvelles fonctions d'esquisse de la version HiCAD 2021 SP1, l'option de point O n'était pas disponible dans l'auto-pilote, lorsqu'au lieu d'un point c'était une ligne qui était sélectionnée, par exemple la tangente d'un cercle. Ce mode de fonctionnement pour dessiner des cercles et des arcs de cercle a été modifié de la façon suivante avec HiCAD 2022 :

  • L'option de point O est également disponible si à la place d'un point également une ligne de tangente a été sélectionnée.
  • Si l'option de point O est utilisée pour déterminer le point médian d'un cercle ou d'un arc ou le point initial d'un arc, une contrainte de position sera définie sur la ligne utilisée. Pour un point sur le cercle ou l'arc de cercle, aucune contrainte de position ne sera définie.

Nouvel élément depuis esquisse 3D
L'algorithme de la fonction Nouvel élément depuis esquisse 3D a été amélioré dans HiCAD 2022. Grâce à cela, les exigences concernant l'esquisse 3D ne sont plus aussi strictes :

  • L'esquisse ne doit contenir que des droites, les courbes ne sont pas autorisées. Les géométries auxiliaires sont autorisées, mais seront ignorées.
  • Les lignes de l'esquisse ne doivent pas s'entrecouper ou se superposer.
  • L’esquisse doit se composer de lignes aboutissant aux arêtes du solide à créer. Au mieux, toutes les arêtes doivent être incluses en tant que lignes dans l'esquisse.
  • À une extrémité, au moins deux lignes doivent se rencontrer. Si cela n'est pas le cas, les lignes seront considérées comme erronées et indiquées comme telles sur l'écran. Cela permet d'identifier rapidement où se trouvent les interstices dans l'esquisse.

Si les lignes d'une esquisse 3D ne suffisent pas pour créer un corps volumique, HiCAD ajoute, si possible, les arêtes manquantes pour compléter le solide. Le nombre des lignes à ajouter et des surfaces résultantes est maintenant indiqué dans la fenêtre de dialogue.

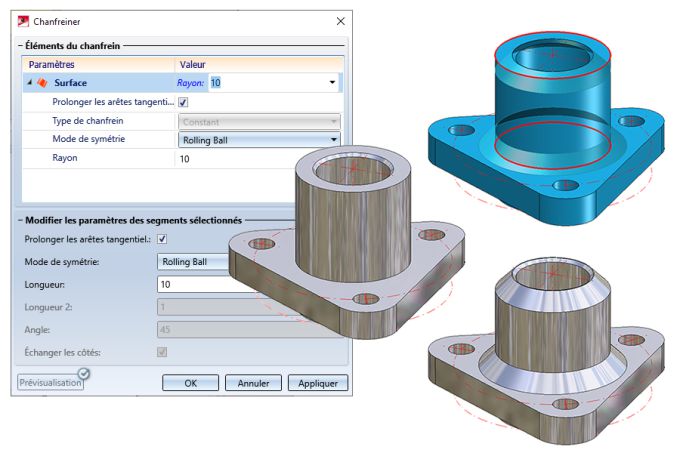

Chanfreiner
La fenêtre de dialogue de la fonction Chanfreiner a été mise à jour, et ce avec des possibilités de sélection étendues pour les éléments à chanfreiner, un aperçu amélioré et une modification des paramètres, des saisies de valeurs complétées, etc.

  • En plus de la sélection d'arêtes et surfaces individuelles, il est désormais possible également, via un menu contextuel, de sélectionner d'autres éléments de chanfrein.
  • Chanfreiner les coins ne s'effectue plus au moyen de la fonction Chanfreiner, mais uniquement via la fonction propre Chanfreiner les coins.
  • La direction du chanfrein des arêtes est visualisée. Cette direction est déterminée par la position du curseur de la souris au moment de sélectionner l'arête.
  • Des points intermédiaires, pour les chanfreins de type variable, peuvent être indiqués au choix en pourcentage de la longueur de l'arête à chanfreiner ou au moyen de l'option de points. Les points déterminés par une option de points ne doivent pas se trouver sur la chaîne d'arêtes. Ils seront projetés de façon automatique.
  • Il est également possible de chanfreiner une arête par segment. La saisie du point initial et final du segment peut, comme les points intermédiaires d'un chanfrein variable, être indiquée par un pourcentage ou via une option de points.
  • L'aperçu a été amélioré et peut désormais être actualisé au choix automatiquement ou par un clic sur un bouton.
  • Pour modifier les paramètres du chanfrein, une sélection multiple des éléments déjà sélectionnés est possible.
  • La fonction peut également être utilisée via HiCAD API.
  • Les arêtes et les surfaces chanfreinées d'un élément peuvent être modifiées par la suite en passant par le Feature Chanfreiner.

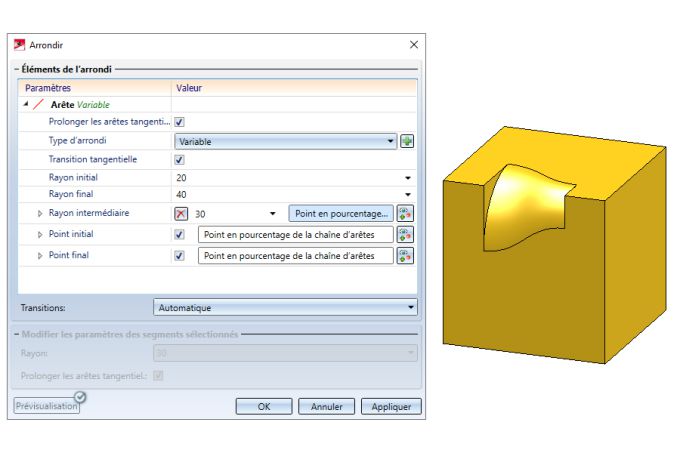

Arrondir
Pour arrondir, il est désormais possible de sélectionner également en une seule fois les arêtes limitrophes d'un point. Le menu contextuel pour la sélection des éléments à arrondir a été complété de l'option Arêtes adjacentes d'un point. Également pour les arrondis variables, il est désormais possible d'obtenir un arrondi dans un segment de l'élément.


Diviser le long de la direction

  • La fonction Diviser le long de la direction a été complétée. On peut désormais sélectionner l'élément. Le bouton Appliquer est également nouveau. En cliquant sur ce bouton, HiCAD exécute la division. La différence avec le bouton OK est que la fenêtre de dialogue reste alors active pour vous permettre de modifier d'autres éléments.
  • L'aperçu a été amélioré. En plus de la direction, des points de division et des fentes, les sections correspondant aux paramètres seront également visualisées de suite sur la scène. Cela s'applique également à la fonction de la Charpente métallique Diviser le long de la direction.
  • En sélectionnant dans l'ICN le Feature principal, c'est alors toutes les sections correspondantes qui seront surlignées en couleur sur la scène en plus de l'élément d'origine. Cela vaut également dans le sens inverse. Cela s'applique également à la fonction de la Charpente métallique Diviser le long de la direction.
  • Si vous sélectionnez/désélectionnez le Feature principal Diviser le long de la direction, les Features correspondants de la division seront alors également sélectionnés/désélectionnés automatiquement. Cela s'applique également à la fonction de la Charpente métallique Diviser le long de la direction.

Diviser avec esquisse
La fonction Diviser a été renommée en Diviser avec esquisse et complétée.

  • L’option Sélection de l'élément est nouvelle dans la fenêtre de dialogue.
  • L'esquisse pourra être supprimée automatiquement après la division.
  • Lorsque vous sélectionnez dans l'ICN le Feature principal, seront alors mis en évidence en couleur sur la scène tous les segments de l'élément d'origine en plus de celui-ci. Cela s'applique également dans le sens inverse.
  • En activant / désactivant le Feature principal Diviser avec esquisse, les Features correspondants de la division seront alors également automatiquement activés / désactivés. Les éléments qui en dépendent seront alors restitués.
  • Si l'esquisse possède des cotes HCM, celles-ci seront alors reprises dans le Feature comme cotes paramétriques. Si une cote paramétrique est modifiée sur l'écran, cette modification corrige alors la cote HCM correspondante.

Nombre de trous d'un modèle de trou
À l'utilisation de la fonction Modèle de trou, s'affiche désormais directement dans la fenêtre de dialogue le nombre de trous qui serait créé en utilisant les paramètres en cours. Les trous créés en partie, par exemple ceux qui se trouvent sur le bord de la zone définie, sont comptés comme des trous entiers. Cette valeur se retrouve également dans le Feature du Modèle de trou.

Capture des cotes HCM et paramétriques
Lorsque vous déplacez votre curseur au-dessus d'un chiffre de cote d'une cotation HCM ou paramétrique, c'était alors la géométrie qui en était de préférence capturée. Ce mode de fonctionnement a été modifié dans HiCAD 2022. Désormais, c'est la cote HCM et paramétrique qui sera capturée de préférence.

Annotation

  • Nouveau format de données
    Avec HiCAD 2022, le format de données interne des annotations a changé. Lors de la création de nouvelles annotations (également dans les dérivations de dessins et les développements de tôles), le nouveau format est toujours modifié. Visuellement, il n'y a aucune différence avec l'"ancien" format. Si vous chargez un dessin qui contient des annotations créées avant HiCAD 2022, un message apparaît et vous pouvez convertir les anciennes bulles d’annotation existantes au nouveau format. La conversion des anciennes bulles d'annotation peut également être effectuée automatiquement. Cela peut être paramétré dans le Gestionnaire de Configuration.
  • Menu contextuel modifié
    Le menu contextuel pour les annotations des éléments a été modifié. La fonction Déplacer l'annotation d'élément a disparu. Les annotations peuvent désormais être déplacées simplement par glisser-déposer (drag&drop). Les points d'attache, c'est-à-dire des lignes de renvoi supplémentaires, peuvent désormais être également supprimés à partir du menu contextuel. La fonction Insérer un point de flexion, avec laquelle vous pouvez ajouter des points de flexion à la ligne de renvoi d'une annotation, est nouvelle.

Vues

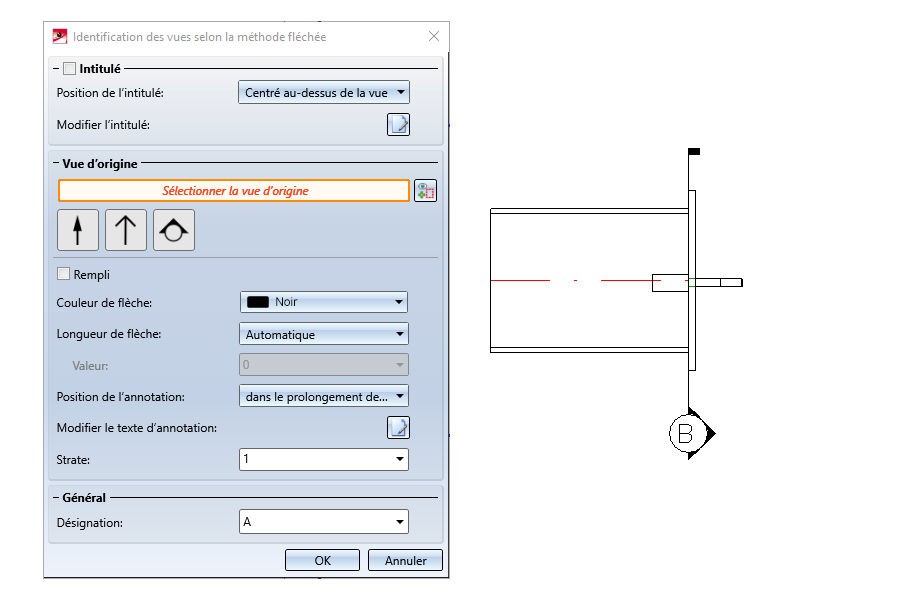

  • Identification des vues selon la méthode fléchée
    Il peut parfois être utile dans la pratique de marquer les vues selon la méthode fléchée. Avec cette méthode, la direction du regard d'une vue dérivée est représentée dans la vue d'origine par un symbole correspondant et un identifiant de vue. Par exemple, en ingénierie mécanique, la direction du regard est indiquée par une flèche, dans le bâtiment par un cercle avec un triangle et l'identifiant de la vue se trouve dans le cercle. À l'aide de la nouvelle fonction Identification des vues selon la méthode fléchée, HiCAD prend en charge cette méthode.
  • Intitulé de la vue
    Auparavant, les intitulés ne pouvaient être attribués qu'aux vues en coupe et de détail. Avec la nouvelle fonction Intitulé de la vue, cela est maintenant possible pour tous les types de vue.
  • Vues en coupe et de détail - fenêtres et options complétées
    En rapport avec les nouvelles fonctions Identification des vues selon la méthode fléchée et Intitulé de la vue, les fenêtres de dialogue pour définir et modifier les vues en coupe et de détail ont été améliorées et complétées.
    • L'identification du tracé de la coupe et l'annotation dans la vue d'origine peuvent être personnalisées et seront directement visualisées sur la scène. L'annotation peut désormais se faire aussi bien d'un côté et avec des symboles du bâtiment (cercle avec triangle et symbole de rectangle à l'extrémité) que du côté de la flèche. L’identification peut également se faire sans flèche.
    • L'identification du détail dans la vue d'origine peut être personnalisée. Pour la ligne du cadre de l'identification, vous disposez en plus, à partir de HiCAD 2022, des représentations Vue de détail exacte et Rectangle arrondi.
    • Les intitulés des vues de coupe et de détail peuvent être personnalisés.
    • L'identification des vues en coupe et de détail peut être attribuée à une strate en particulier.
    • Également dans la fonction Vue de détail Parallélépipède/Sphère, l'identification et l'annotation de la vue d'origine, ainsi que les intitulés personnalisables, seront pris en charge.

Sélection des vues dans l'ICN
Pour diverses fonctions de vue, HiCAD demande la sélection d'une vue de référence, par exemple pour reprendre les données de cette vue. C'est le cas, par exemple, des fonctions Liste issue de vue de réf. et Copier la vue interrompue. Dans ces cas, la vue ne pouvait auparavant être sélectionnée que sur la scène et donc uniquement dans la zone d'écran alors en cours. À partir de HiCAD 2022, la sélection de la vue dans l'ICN est désormais également possible dans de tels cas.

Afficher/Masquer les éléments dans la vue
La fenêtre de la fonction Afficher/Masquer les éléments auxiliaires dans la vue a été modifiée. La fenêtre a été simplifiée et au lieu de cases à cocher, les paramètres sont à sélectionner dans une liste de choix. Masquer les arêtes via l'angle limite n'est plus disponible et pour afficher/masquer n'importe quelle arête de la scène, utilisez à partir de HiCAD 2022 la nouvelle fonction Afficher/Masquer les arêtes.

Afficher/Masquer les arêtes
À l'aide de la fonction Afficher/Masquer les arêtes, vous pouvez afficher ou masquer n'importe quelle arête de votre scène dans la vue active ou dans toutes les vues sélectionnées. Les paramètres s'appliquent sur les types de représentation Modélisation en verre, Hidden Line, Hidden Line en pointillé et Ombré avec Hidden Line.

Ombré sans arêtes fictives
À l'aide de la nouvelle fonction Ombré sans arêtes fictives, vous disposez d'un nouveau mode de représentation pour les vues. Cette fonction a pour effet d'ombrer les éléments de la vue active et de représenter toutes les arêtes visibles sans les arêtes fictives. Les arêtes fictives sont des arêtes théoriques qui apparaissent là où, en raison d'un arrondi, des arêtes claires ne peuvent pas être représentées. Ce nouveau type de représentation peut être utile pour améliorer la performance du système lorsque vous travaillez à la modélisation de scènes volumineuses.

Vues en coupe avec des tôles de la Charpente métallique
Comme pour les tôles pliées, il est possible également pour les tôles de la Charpente métallique de spécifier, à partir de HiCAD 2022, si le revêtement doit être identifié dans les vues en coupe ou non. L'identification se fait par une arête en offset, appelée ligne de revêtement.

Cordon de soudure et symboles de soudure
La fonction Ajouter symbole de soudure a été renommée en Symbole de soudure libre et est accompagnée du nouveau symbole de fonction. Une nouvelle fonction a été ajoutée, à savoir Annoter le cordon de soudure, vous permettant d'ajouter un symbole de soudure à des cordons de soudure déjà présents.

Éléments référencés en interne dans des éléments référencés en externe
Lorsque vous travaillez avec des scènes qui contiennent des éléments référencés en interne au sein d'éléments référencés en externe, le mode de fonctionnement a été modifié lors de modifications apportées aux éléments référencés en interne. Si l'élément référencé en interne est modifié, son élément identique est mis à jour et l'élément identique et l'élément supérieur référencé en externe reçoivent toutes deux un identifiant de modification. Une exception à cette règle est quand un élément référencé en externe est verrouillé contre l'édition. Dans ce cas, l'élément identique n'est pas mis à jour et ne reçoit pas d'identifiant de modification.

Grille de projection
La fonction Grille de projection du menu contextuel des plans d'usinage n'est plus disponible.

Pièces standardisées achetées/d'usine
Il n'était auparavant pas possible d'insérer des ensembles et des éléments avec des éléments inférieurs depuis le catalogue Pièces standardisées achetées/d'usine. Voilà que HiCAD 2022 prend en charge cette possibilité. En plus des ensembles, il est maintenant possible, par exemple, d'insérer sur la scène des tôles pliées stockées dans le catalogue des Pièces standardisées achetées/d'usine à l'aide de la fonction Pièces standardisées achetées/d'usine. Cependant, il faut noter que ces tôles pliées seront fusionnées à leur insertion en un seul solide. Cela signifie que la pièce installée n'est plus du point de vue de HiCAD une tôle pliée !

Nuages de points

Segmentation
L’arrivée de HiCAD 2022 apporte des changements aux contenants de segmentation ainsi que des modifications à la barre de menu Nuage de points.
Les nuages de points étant généralement très volumineux, ils ne peuvent être utilisés judicieusement que si les éléments du nuage de points qui ne sont pas nécessaires sont temporairement cachés. Pour que cela soit possible, HiCAD crée un contenant de segmentation lors de l'insertion d'un nuage de points et qui l’entoure complètement. En déplaçant et en faisant pivoter le contenant de segmentation et en définissant des zones de découpage dans ce contenant de segmentation, des zones du nuage de points peuvent être temporairement "découpées" afin que la zone restante du nuage de points puisse être mieux mesurée ou modifiée. Par exemple, seuls le mur arrière ou le sol d'un bâtiment peuvent être affichés et modifiés.

Sélectionner un plan d’usinage depuis des points
Vous pouvez créer, au moyen de plusieurs points d’un nuage (par exemple un mur), un plan d’usinage en utilisant la nouvelle fonction Plan depuis points. Vous pouvez l‘orienter de façon libre, parallèle au plan, ou orthogonale à l’axe.

Pièces standardisées

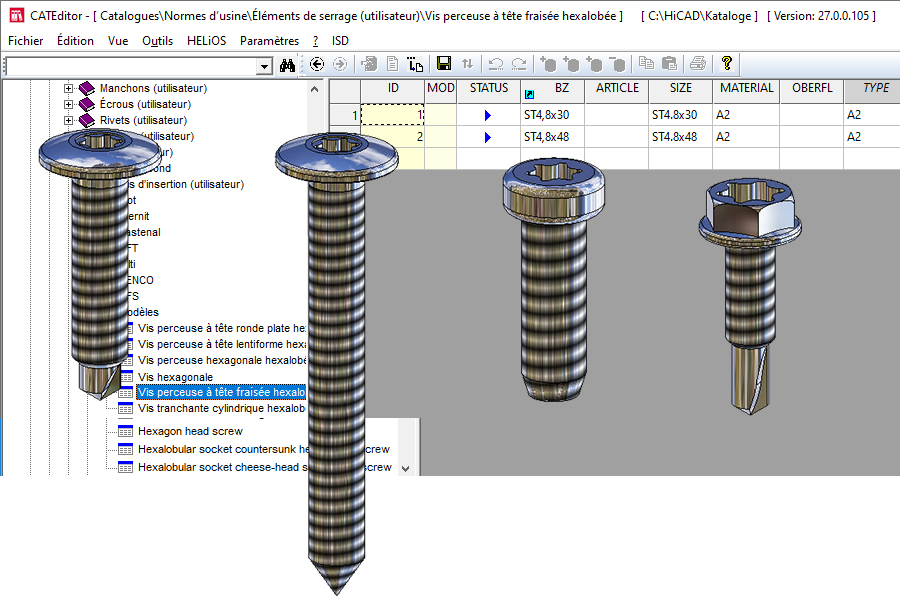

Modèles ISD pour vis taraudeuses
À partir de HiCAD 2022, vous disposez de modèles ISD pour les vis taraudeuses suivantes :

  • Vis perceuse à tête fraisée hexalobée
  • Vis perceuse à tête lentiforme hexalobée
  • Vis perceuse à tête ronde plate hexalobée
  • Vis perceuse hexagonale hexalobée
  • Vis tranchante cylindrique hexalobée

Chaque modèle s'accompagne d'un fichier de tableau (.IPT) et d'un fichier KRA avec un élément 3D prédéfini et paramétré par ISD sur lequel composer les tableaux. Vous pouvez utiliser ces modèles comme base pour vos propres tableaux de pièces standardisées, soit en complétant les tableaux de nouveaux codes de données, soit en modifiant le fichier KRA pour définir vos vis individuellement.

Suppression de colonnes de tableau
Il était déjà possible d'insérer de nouvelles colonnes dans les tableaux du catalogue Normes d'usine. Cependant, la suppression des colonnes avait été bloquée. À partir de HiCAD 2022, la suppression des colonnes des tableaux client est désormais également prise en charge.

Gestion de versions des données des catalogues
Si un code de données est modifié dans un tableau, cela aboutit à ce que les pièces standardisées, déjà utilisées dans un dessin et basées sur ce code de données, seront différentes des pièces standardisées nouvellement utilisées basées sur le code de données modifié. Pour éviter que les données héritées ne changent - notamment dans les modélisations référencées - il est possible, à partir de HiCAD 2022, de versionner les codes de données dans les tableaux du catalogue.

EJOT - Ajout de moyens de fixation et de consoles
Les catalogues HiCAD des Normes d'usine ont été complétés de nouveaux moyens de fixation et de consoles du fabricant Ejot, alors que certains tableaux déjà existants ont été remplacés. Il s’agit de perçages, de fraisages, de chevilles, de vis, de profilés spéciaux, de supports d'isolation, de douilles, de cartouche d'ancrage composite et de consoles de paroi.

Échange de données

Mise à jour à CADfix 12 SP2
Par la mise à jour de la version CADfix 12 SP1, les versions de format suivantes sont désormais disponibles dans HiCAD 2022 :

  • ACIS 2021 1.0 (R31)
  • CATIA V5 V5-6 R2021
  • DWG 2021
  • DXF 2021
  • Inventor 2021
  • JT 10.8
  • PLM XML 10.8
  • Parasolid 33
  • SOLIDWORKS 2021
  • NX 1953 Series

Navisworks - Exportation
L'exportation vers Navisworks n'était jusqu'alors possible que par HiCAD API. À partir de HiCAD 2022, les scènes et les éléments peuvent désormais également être exportés dans le format nwc et nwd à l'aide de la fonction Format 3D (STEP, IFC, 3D PDF ...). Une exportation en fichier nwd n'est cependant possible que si une version sous licence de Navisworks est présente sur l'ordinateur.

Importation IFC - Pertinence de la nomenclature
Jusqu'à présent, la pertinence de la nomenclature des pièces et des assemblages était automatiquement supprimée lors de l'importation de fichiers IFC. À partir de HiCAD 2022, une case supplémentaire permet d'indiquer si l'attribut Pertinence de nomenclature doit être attribué ou non aux pièces et aux assemblages importés. Cela peut être utile, par exemple, si un dessin est commencé dans un programme propre aux escaliers et doit ensuite être achevée dans HiCAD.

Exportation IFC - Reference View
À partir de HiCAD 2022, pour une exportation en IFC, l'exportation en tant que Reference View sera également prise en charge pour la version d'interface IFC4. Cette configuration suppose que la modélisation exportée ne soit pas modifiée. Cela s'avère logique si la modélisation exportée ne doit être utilisée qu'à des fins de coordination pure, par exemple pour la visualisation, le test sur les collisions, l'indication des quantités, etc. et que, par conséquent, une géométrie absolument exacte n'est pas nécessaire. La géométrie est représentée ici de manière "simplifiée", c'est-à-dire une géométrie simple avec des extrusions uniquement, une géométrie complexe sous forme de maillage de polygones tessellés. Avec cette définition, il y a également moins de problèmes de compatibilité dans les programmes de gestion IFC qu'avec la IFC 4 Design Transfer View.

Tôle

Joindre les rabats/zones de pliage
La nouvelle fonction Joindre les rabats/zones de pliage a été développée principalement dans le but de vous assister à joindre plusieurs tôles pliées. Vous pouvez ainsi, par exemple, réunir deux tôles pliées à l'aide de la fonction Joindre les tôles puis les rabats et les zones de pliage situées les uns à côté des autres. Le prérequis indispensable est que les éléments soient sur le même plan et soient en contact les uns avec les autres. Comme les paires sélectionnées sont assemblées l'une après l'autre, les rabats (ou les zones de pliage) peuvent être jointes plusieurs fois avec des rabats différents en une seule étape.

Variante de design Coin de tôle avec raidissage
Pour la variante de design Coin de tôle, vous pouvez désormais insérer les pièces standardisées également sans raidisseur. C'est ainsi que les pièces standardisées apparaîtront dans la nomenclature, bien que le raidisseur et la tôle ne soient pas vissés.

Joindre les tôles
À l'aide de la fonction Joindre les tôles, vous pouvez à partir de HiCAD 2022 joindre également des tôles qui auront été créées avec les fonctions

  • Tôle depuis solide et
  • Tôle depuis surface.

Lors de leur réunion, l'historique de Feature et la structure d'élément seront regroupés.

Produit semi-fini dans l'historique de Feature
À partir de HiCAD 2700, il est possible d'activer le semi-produit également par l'historique de Feature et non plus uniquement par la fenêtre de dialogue.

Feature et Paramétrie

Feature

Paramétrer les attributs d’élément
Depuis la publication de la version HiCAD 2022, la fonction Paramétrer les attributs d’élément permet d’utiliser des formules pour paramétrer des attributs d’élément tels que le Numéro ID, la Quantité ou la Largeur de développement. Cela permet par exemple qu’un Numéro ID d’un élément contient automatiquement sa taille.

Sélectionner les étapes de Feature
Désormais, lorsqu’une ou plusieurs étapes de Feature sont sélectionnées dans l’onglet Feature du navigateur ICN et que vous cliquez un espace vide de l’image graphique, elles seront mises en surbrillance, comme lorsque vous cliquez sur d’autres endroits de l’interface.

Prise en charge des formules sur plusieurs lignes
Vous pouvez désormais saisir des formules sur plusieurs lignes dans l’éditeur de formule. Ce changement vise à améliorer nettement la lisibilité des formules complexes et n’a aucun impact sur le calcul en lui-même. Il est également possible d’agrandir la fenêtre de l’éditeur de formule dans le sens de la hauteur afin d’afficher les formules possédant un nombre important de lignes dans leur totalité. Enfin, vous pouvez désormais afficher ou masquer le clavier en cliquant sur le symbole en forme de flèche situé à côté du champ de saisie ou en utilisant la combinaison de touches Alt+Flèche du haut ou Alt+Flèche du bas.

Modèle de trou : Affichage du nombre de trous
L’attribut Modèle de trou s’affiche désormais sous l’entrée de Feature des modèles de trou créés à l’aide de la fonction Modèle de trou. Il indique notamment le nombre de trous créés depuis ce modèle. Les trous « partiellement » créés (p. ex. ceux situés au bord d’une zone d’usinage) sont considérés comme des trous normaux.



Paramétrie

Préférence du programme pour la capture des cotes HCM et paramétriques
Lorsque vous déplacez votre curseur au-dessus d'une cote HCM ou paramétrique d'un élément de la scène, c'était alors la géométrie qui en était de préférence capturée par un clic. Ce mode de fonctionnement a été modifié de sorte que c'est désormais la cote HCM et paramétrique qui sera capturée de préférence.

Affichage des distances directionnelles dans l'ICN
L'affichage des distances directionnelles a été revu dans l'ICN de sorte qu'elles sont désormais reconnaissables avec leur sens à l'aide de leur icône et du texte de description (par exemple : "Distance dirigée vers Y"). Il n'est donc maintenant plus nécessaire d'ouvrir l'entrée d'une contrainte de cote pour savoir si elle est parallèle avec un axe et lequel.
En outre, cet affichage se retrouve de manière identique pour les HCM d'éléments et les HCM des esquisses (aussi bien les esquisses planaires que 3D).

HCM d'éléments : Inverser la direction de la cote
Pour les contraintes de distance non directionnelles des HCM d'élément qui se réfèrent à un plan (par exemple la distance d'un point par rapport à une surface), il est désormais possible d'utiliser l'option Inverser la direction de la cote. Le résultat correspond au résultat que vous pourriez obtenir en inversant le signe de la distance.

Bouton "Utiliser des références externes" dans la fenêtre HCM de l'ICN
Comme dans l'onglet Feature de l'ICN, vous disposez désormais également dans l'onglet HCM du bouton d'activation et de désactivation de la fonction Utiliser des références externes.

Nouvelle contrainte HCM "Groupe" (HCM des esquisses)
Pour les esquisses planaires et 3D, vous disposez désormais de la nouvelle contrainte HCM Groupe. À l'aide de cette dernière, deux lignes-éléments ou plus peuvent être associées dans un groupe et ne plus être déplacées par des HCM qu'ensembles.
Après avoir lancé la fonction, HiCAD vous invite à sélectionner l'une après l'autre en cliquant dessus les lignes-éléments à inclure dans le groupe. Par le biais du menu contextuel, vous avec par ailleurs la possibilité de sélectionner les Lignes dans un rectangle ou les Lignes ou arêtes contiguës. En outre, vous avez la possibilité d'ajouter dans le groupe Toutes les lignes de l'esquisse.

Plus qu'un symbole pour la concomitance de position entre une ligne et un point
Lorsqu'une concomitance de position entre une ligne et un point apparaît sur la scène, le symbole de la concomitance de position était alors affiché au niveau du point et au niveau de la ligne. Il arrivait alors souvent que l'icône se retrouvait sur la ligne. Cela a été corrigé pour que la concomitance de position n'apparaisse plus qu'au niveau du point.

Charpente métallique et Enveloppes de bâtiment / Gestion de dessin

Charpente métallique

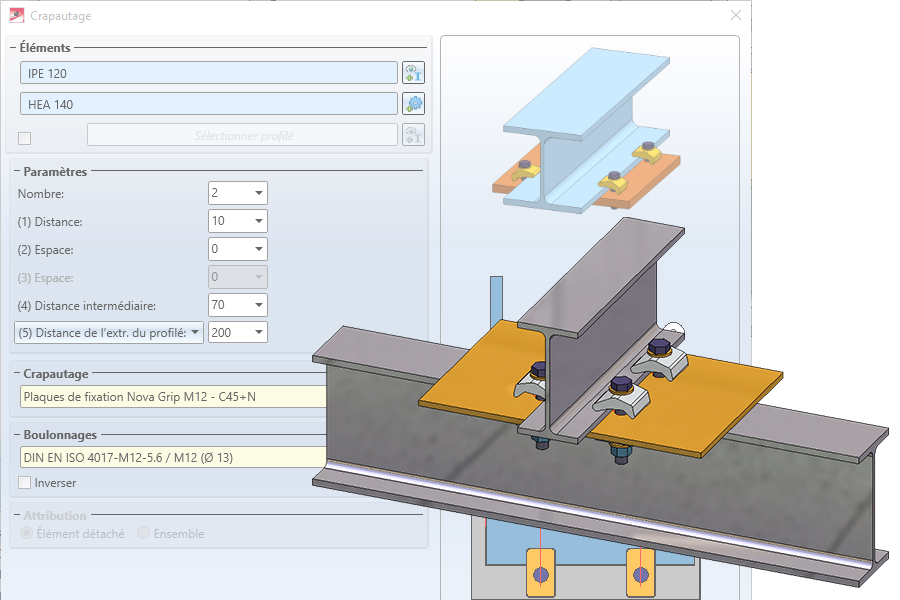

Crapautage
Une fonction est nouvelle dans la fenêtre d'ancrage des Fonctions du bâtiment : Crapautage. Les plaques de fixation (ou crapauds) entrent en action lorsque des pièces ne devront être ni vissées ni soudées directement les unes aux autres. Les connexions suivantes sont disponibles :

  • Une tôle entre deux profilés : les crapauds de fixation seront vissés à la tôle.
  • Un profilé et une tôle : les crapauds de fixation seront vissés à la tôle.
  • Deux profilés : les crapauds de fixation seront vissés au deuxième profilé.

Trous de galvanisation
À partir de HiCAD 2022, plus qu'un seul des trous de galvanisation sera encore annoté dans les dessins d'exécution, et non plus chaque trou.

Créer un dessin d'élément individuel
Avec HiCAD 2012, la fonction précédemment valable pour la création de dessins d'exécution de la charpente métallique a été complétée dans le cadre d'une fonction de dérivation générale des dessins. Pour des raisons de compatibilité, les fonctions pour les dessins d'un élément individuel disponibles jusqu'alors dans la charpente métallique ont continué à être disponibles dans le menu Dessin d’éléments indiv. À partir de HiCAD 2022 (version 2700.0), les anciennes fonctions de création de dessins d'éléments individuels ne sont plus prises en charge :

  • Créer un dessin d’élément individuel
  • Créer et imprimer un dessin d’élément individuel

Utilisez pour créer des dessins d'éléments individuels la fonction automatique de dessins d'exécution.

Toutefois, quelques fonctions restantes sont encore utiles dans certains cas pour les anciennes maquettes. Pour cette raison, ces fonctions ont été regroupées dans un sous-menu distinct.

Vues en coupe avec des tôles de la Charpente métallique
Comme pour les tôles pliées, il est possible également pour les tôles de la Charpente métallique de spécifier, à partir de HiCAD 2022, si le revêtement doit être identifié dans les vues en coupe ou non. L'identification se fait par une arête en offset, appelée ligne de revêtement.



Enveloppes de bâtiment

Modèles de filtres pour feuille et isolation pour des annotations automatiques
Si vous utilisez les modèles d'annotation pour une annotation automatique, ceux-ci doivent être affectés aux éléments de la construction via un filtre d'éléments. Vous disposez désormais pour cela des nouveaux modèles Feuille et Isolation.

Insertion en transparent de l'isolation
L'isolation créée à l'aide des fonctions Isolation le long de l'esquisse, Isolation depuis la coupe transversale ou Isolation depuis les bords peut désormais être créée si nécessaire en tant qu'élément transparent.



Gestion de dessin

Nouveau fichier de modèle pour les ensembles avec ensembles subordonnés
À partir de HiCAD 2022, les ensembles contenant des ensembles subordonnés sont considérés de façon particulière lors de la création de dessins. Si un ensemble contient des sous-ensembles, le nouveau fichier modèle sera alors utilisé. Si ce n'est pas le cas, l’ancien fichier modèle est utilisé comme auparavant.

Format des dessins gérés manuellement
Lors de la création de documents de production externes, le format DIN du cadre de dessin est transféré, à partir de HiCAD 2022, dans l'attribut FORMAT de HELiOS. Par exemple, si votre dessin contient une zone de feuille avec des vues en coupe dans un cadre de dessin de taille DIN A2 et que vous avez activé la création de fichiers PDF pour les documents généraux dans le Gestionnaire de Configuration, le fichier PDF dans HELiOS a l'attribut FORMAT = DIN A2.

Modification de la structure des paramètres dans le Gestionnaire de Configuration
Dans le Gestionnaire de Configuration, la structure de PDM > Gestion de dessin > Dessins de fabrication a été modifiée. Les paramètres de génération des numéros de dessin ont été regroupés dans une section distincte.

Génération de numéros de dessin pour les documents externes
La génération des numéros de dessin peut désormais être effectuée en tenant compte de l'attribut DOKUART. Cela permet de configurer individuellement les numéros de dessin des documents externes (par exemple PDF) pour les scènes dont l'attribut DOKUART a une valeur spécifique.

Calepinage des éléments et sous-structure

Type de coins pour les cassettes SZ20 triangulaires
Pour les cassettes ALUCOBOND® SZ20 de forme triangulaire, vous avez désormais la possibilité de configurer quel type de coin aigu devra être créé. Comme type d'exécution, vous avez le choix entre Ouvert et Rabat triangulaire. Ouvert correspond en fait à l'ancien mode de fonctionnement de HiCAD, dans lequel le coin ne subit aucun usinage particulier et reste ouvert. Vous pouvez désormais choisir le type d'exécution Rabat triangulaire qui crée un rabat triangulaire avec rivets pour fixer le coin. Lorsque vous choisissez ce type d'exécution, vous pouvez encore définir un prolongement du rabat triangulaire. Dans ce cas, le rabat sera prolongé de la valeur indiquée.

Moyens de fixation et consoles du fabricant EJOT
Les catalogues HiCAD ont été complétés des moyens de fixation et des consoles du fabricant EJOT.

ALUCOBOND® easy fiX
Pour le calepinage de cassettes et panneaux, vous disposez désormais également des nouvelles Cassettes ALUCOBOND® easy fiX. Vous avez le choix entre les modes de fixation 90°, 135°, Vissé sur le profilé ou Vissé sur la sous-structure.

Conception de tuyauteries

Activer la tuyauterie via une liste
Depuis HiCAD 2020 (V. 2500), la tuyauterie active est déterminée par l'élément actif. Cela signifie que si l’élément actif appartient à une tuyauterie, alors cette tuyauterie est considérée comme une tuyauterie active. Sinon, aucune tuyauterie n'est active. Jusqu'à HiCAD 2019, la tuyauterie pouvait également être sélectionnée via la liste de toutes les tuyauteries en utilisant la fonction Activer la tuyauterie via liste. Cette fonction a été "remise en service" avec HiCAD 2022. Cependant, contrairement à la fonction précédente, la tuyauterie sélectionnée devient maintenant l'élément actif.

Éléments de couleur non modifiable
La couleur des éléments ajoutés à une tuyauterie dépend des paramètres techniques des Tuyauteries+Process pour l'insertion des éléments. Si la case à cocher Reprendre la couleur de la tuyauterie est active, l'élément reçoit la couleur actuelle de la tuyauterie, ou plus précisément, de l'élément ~parts de la tuyauterie. Si la case est décochée, l'élément reçoit la couleur actuelle de la surface définie dans HiCAD. Parfois, cependant, il est souhaitable - surtout avec des éléments élaborés - qu'ils conservent leurs couleurs d'origine pendant l'insertion. Par exemple, les différentes zones de robinetterie complexes peuvent avoir été colorées en fonction de leur fonction. À partir de HiCAD 2022, il est possible d’identifier de tels éléments en conséquence. Il existe pour cela un attribut d'élément supplémentaire qui indique si la couleur d'un élément peut être modifiée pendant l'insertion.

Planification des tuyauteries - Attribut d'article pour la tolérance de longueur
La planification des tuyauteries prend en charge l'attribut de tolérance de longueur pour les éléments de tuyau. Cela vous permet de spécifier qu'un élément est en réalité plus long que la longueur d'insertion. Un cas d'application est celui des tuyaux qui sont pourvus d'une bride libre avant l'insertion et qui sont ensuite bridés. Le bridage du tuyau réduit la longueur d'insertion, mais le tuyau doit être commandé dans sa longueur d'origine. La tolérance de longueur est prise en compte dans la colonne de longueur totale des nomenclatures du plan d'implantation. Dans ce contexte, le stock des éléments a également été élargi dans les variantes pour les collets qui utilisent la tolérance de longueur.

Isométrie et Tuyauterie - Attribution d'article pour la tolérance de longueur
Dans les nomenclatures des isométries et des tuyauteries, la tolérance de longueur est également prise en compte. Les colonnes de ces nomenclatures sont remplies par des clés de texte configurables, dont les suivantes évaluent, à partir de HiCAD 2022, la tolérance de longueur :

  • %PART_QUANT
    indique la longueur d'insertion plus la tolérance de longueur pour les tuyaux droits
  • %PIPE_LENGTH
    indique la longueur d'insertion plus la tolérance de longueur
  • %LENGTH_COUNT
    compte les tuyaux de même longueur, où la longueur d'insertion plus la longueur de tolérance doivent être égales.

Isométrie et Tuyauterie - Prédéfinition des colonnes modifiables
Dans les paramètres des isométries et des tuyauteries, il est possible dans l'onglet Listes de configurer les nomenclatures qui doivent être automatiquement insérées dans une scène d’isométrie ou de tuyauterie. En particulier, les colonnes individuelles des tableaux de la nomenclature peuvent être dotées de la clé de texte spéciale %USR, qui rend la colonne modifiable. Cela se fait via le bouton Colonne modifiable. Lors de la création initiale d'une isométrie, les colonnes modifiables étaient auparavant vides. À partir de HiCAD 2022, vous pouvez désormais enregistrer une valeur par défaut dans la clé texte %USR.

Isométrie et Tuyauterie - Modification des nomenclatures
À partir de HiCAD 2022, une licence de Tuyauteries+Process n'est plus nécessaire pour modifier les nomenclatures dans les isométries et les conceptions de tuyauterie. Pour modifier un tableau de la nomenclature, cliquez à droite sur le tableau et sélectionnez Modifier. ISD a procédé à ce changement de licence pour permettre aux clients de remplir librement les nomenclatures après coup. Par exemple, des informations supplémentaires dont le concepteur réel ne dispose pas peuvent être insérées ultérieurement.

Insertion d’éléments
L'installation des éléments dans Tuyauteries+Process a été complètement retravaillée. Dans le nouveau dialogue, vous avez un contrôle total sur les critères de recherche utilisés pour trouver un élément. L'ancienne insertion d’éléments peut encore être exécutée via le sous-menu Éléments de tuyau.

Variantes JISB2301 retravaillées
Les variantes de la norme JISB2301 ont été révisées. Les variantes précédentes de cette norme ne seront plus livrées, mais ont été remplacées par des variantes révisées. En outre, de nombreuses nouvelles variantes de la norme sont disponibles.

Refonte de la fonction Chanfreiner

Arrondis variables de segments


Ombré avec (à gauche) et sans arêtes fictives

Modèles ISD pour vis taraudeuses


Joindre les rabats/zones de pliage

Isométrie et Tuyauterie - Prédéfinition des colonnes modifiables


Crapautage

Identification des vues selon la méthode fléchée

Retour

Mon compte ISD
