HiCAD 2023

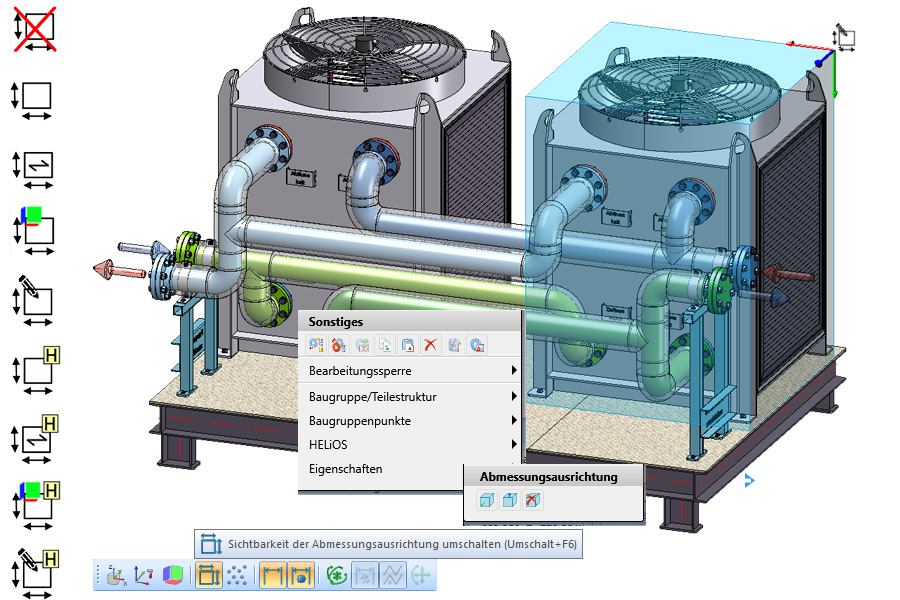

Abmessungsberechnung und -ausrichtung
Bisher war die automatische Abmessungsberechnung nur für Baugruppen möglich. Ab HiCAD 2023 wird dies auch für 3D-Teile unterstützt. Die Darstellung der Abmessung erfolgt in Form eines transparenten Hüllquaders, der das aktive Teil bzw. alle Teile der aktiven Baugruppe vollständig umschließt. Zusätzlich wird am Hüllquader das Koordinatensystem angezeigt. Farbige Pfeile geben die Richtung der Abmessungen an. Außerdem wird der Hüllquader durch ein Symbol gekennzeichnet, das die Aktualität der Abmessungen sowie die Quelle der Ausrichtung anzeigt. Diese Ausrichtung kann ab HiCAD 2023 manuell geändert werden. Dies kann beispielsweise sinnvoll sein, um eine optimale Produktverpackung zu ermitteln oder den Transport von Anlagen etc. zu optimieren.

Assoziative Detailansichten
Ab HiCAD 2023 lässt sich beim Erzeugen von Detailansichten festlegen, ob die Detailansicht zur Ausgangsansicht assoziativ sein soll oder nicht. Dazu sind die Dialogfenster Neue Detailansicht und Detailansicht bearbeiten entsprechend erweitert worden. Assoziativität zur Ausgangsansicht bedeutet, dass die Detailansicht bestimmte Änderungen von der Ausgangsansicht übernimmt. Dies sind: Ausbrüche (inklusive Erzeugen und Löschen von Ausbrüchen), der Schnittverlauf (wenn die Ausgangsansicht eine Schnittansicht ist) und Schraffuren von Schnitt- und Ausbruchflächen.

Bearbeitungssperre für Teile
Bisher war das Setzen von Bearbeitungssperren nur für extern referenzierte Teile möglich. Ab HiCAD 2023 wird dies jetzt auch für nicht referenzierte und intern referenzierte Teile unterstützt. Das Setzen einer Bearbeitungssperre kann beispielsweise sinnvoll sein, um ein angrenzendes Bauwerk vor unbeabsichtigter Bearbeitung zu schützen.

Maßparameter

• Ab HiCAD 2023 werden die beim Speichern einer Konstruktion aktuellen Einstellungen der Funktion Maßparameter für neue allgemeine Maße setzen zusammen mit der Konstruktion, d. h. in der entsprechenden SZA-Datei, gesichert. Beim erneuten Laden der Konstruktion sind dann automatisch diese Maßparameter aktiv.

• Die 2. Maßzahl wurde bisher immer mit runden Klammern gekennzeichnet. Ab HiCAD 2023 lässt sich der Klammertyp wählen.

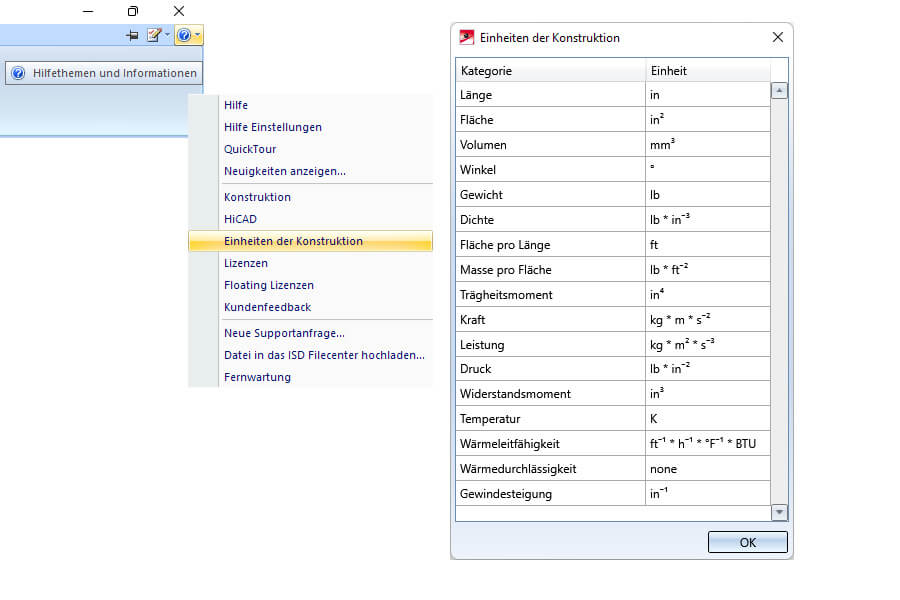

Kantenzustand - Bemaßungseinheit
Für die Darstellung des Kantenzustandes wird die im Konfigurationsmanagement gewählte Maßeinheit verwendet. Diese kann unabhängig von der Maßeinheit der Konstruktion gewählt werden.

Hintergrundausnehmung bei Beschriftungen
Bei der Hintergrundausnehmung von Beschriftungen war der Unterbrechungsbereich bisher immer rechteckig. Ab HiCAD 2023 wird der in den Beschriftungseinstellungen gewählte Rahmen berücksichtigt. Damit sind beispielsweise auch kreisförmige Unterbrechungsbereiche möglich.

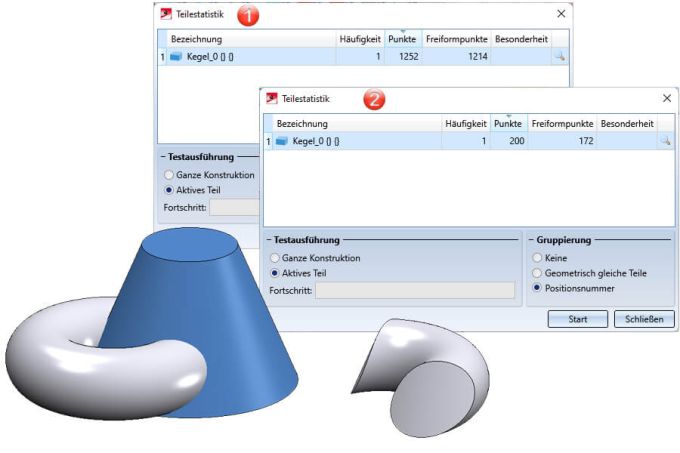

Verbesserte Flächenschnitte zwischen Torus und Kegel/Zylinder/Torus
Der Algorithmus für Flächenschnitte zwischen Tori und Kegeln, Zylindern oder weiteren Tori ist überarbeitet worden. Dadurch entstehen deutlich weniger Freiformpunkte, was zu einer verbesserten Performance und qualitativ besseren Ergebnissen führt.

3D-Raster
Das Dialogfenster der Funktion 3D-Raster ist modernisiert worden. Ebenfalls neu ist, dass Sie bei der Abstandsangabe anstelle von Werten auch Formeln verwenden können - auch in gemischten Einheiten. Der Wert wird dann in die Maßeinheit der Konstruktion umgerechnet.

Skizziertechnik - Voreinstellung Distanz-/Winkelraster
Der Wert für das Winkelraster beim Zeichnen von ebenen Skizzen und 3D-Skizzen lässt sich jetzt im Konfigurationsmanagement voreinstellen. Die festgelegten Rastereinstellungen gelten aber nicht nur für die Skizziertechnik, sondern auch für weitere Funktionen, die Distanz- und Winkelraster nutzen.

Punktwolken - Ebene aus Punkten
Bei der Funktion Ebene aus Punkten wird die Ebene jetzt so bestimmt, dass die Z-Richtung der Ebene zum Betrachter zeigt. Um die Normalenrichtung bei Bedarf umkehren zu können, ist das Dialogfenster entsprechend erweitert worden.

Feature bearbeiten - Modus Elementfang
Ist der Identifizierungsmodus Elementfang aktiv, dann wird bei einem Klick mit der linken Maustaste auf eine Geometrie das zugehörige Feature im ICN markiert. Ab HiCAD 2023 wird mit einem Doppelklick die Bearbeitung dieses Features ausgelöst, d. h. der entsprechende Bearbeitungsdialog wird angezeigt.

Neues Andockfenster für Variablen
Das Andockfenster für Variablen ist für HiCAD 2023 komplett überarbeitet worden. Im Gegensatz zum altem Variablenfenster müssen die Eingaben nicht mehr mittels OK oder Abbrechen gespeichert oder verworfen werden. Stattdessen kann man die automatische Feature-Neuberechnung aktivieren bzw. deaktivieren. Ist sie aktiviert, dann erfolgt nach jeder Aktion im Variablen-Fenster eine Neuberechnung. Eine Ausnahme bildet die Änderung des Kommentars.

Löschen und Leeren von Zuweisungen unter Parametrisierung
Um die Parametrisierung einer Designvariante zu löschen, stehen jetzt zwei Funktionen zur Verfügung:

• Klicken Sie mit der rechten Maustaste auf den Haupteintrag Parametrisierung und rufen die Funktion Leeren auf, dann werden alle Parametrisierungen der Designvariante gelöscht.
• Wählen Sie im Untermenü eine Parametrisierung mit der rechten Maustaste aus und wählen die Funktion Löschen, dann wird nur diese entfernt.

DSTV-NC - Zusammenfassen von Pulverlinien
Beim DSTV-NC-Export lässt sich jetzt festlegen, ob Pulverlinien in der NC-Datei einzeln aufgeführt werden oder pro verursachendem Teil zu einem Block zusammengefasst werden.

IFC-Import

• HiCAD 2023 unterstützt beim IFC-Import das Datenformat IFC 4 Addendum2.
• Beim IFC-Import ist es jetzt möglich die Stücklistenrelevanz durch ein im Konfigurationsmanagement für den Import festgelegtes Attribut-Mapping zu bestimmen.

Navisworks-Export
Beim Einfügen einer von HiCAD erstellten NWC-Datei in den Navisworks-Manager werden dort auch von HiCAD exportierte Attribute dargestellt. Welche HiCAD-Attribute wie übergeben werden, können Sie über eine Systemdatei konfigurieren. Dabei lässt sich auch der in Navisworks angezeigte Gruppenname der HiCAD-Attribute bei Bedarf ändern.

NCX-Export - Drehung von Profilen
HiCAD bietet die Möglichkeit, Profile beim NCX-Export zu drehen - ab HiCAD 2023 auch um 90° und 270°.

3D DXF/DWG-Import - Übertragung der Schichten auf die 3D-Datenstruktur
Bisher ist beim Import von 3D DXF/DWG Dateien, die mit flexijet erstellt wurden, die Bauteilstruktur (Layer) in Form von Schichten übertragen worden. Dadurch wurde das komplette flexijet-Modell als ein Teil nach HiCAD übertragen. Ab HiCAD 2023 ist es möglich, diese Schichten auch als 3D-Teile in die HiCAD-Bauteilstruktur zu übernehmen.

2D DXF/DWG-Import und-Export: Neue Dialoge
Um die Import- und Exporteinstellungen von 2D-DXF/DWG-Dateien komfortabler bearbeiten zu können, wurden neue Konfigurationsdialoge in die HiCAD-Oberfläche integriert. Diese ersetzen das manuelle Editieren von Systemdateien (acadhcad.dat, hcadacad.dat), die somit in der Form entfallen.

Länge ändern
Die Funktionen zum Verlängern von Kantblechen sind in einem neuen Dialog in einem Dialog Länge ändern zusammengefasst worden. Damit lassen sich jetzt komfortabel Laschen und Biegezonen oder komplette Kantbleche beliebig verlängern oder durch einen negativen Wert bzw. durch Wahl der Richtung verkürzen. Sie können die Änderung der Länge auch in der Biegesimulation ausführen.

Fläche abwickeln (analytisch)
Die komplett überarbeitete Funktion Fläche abwickeln (analytisch) wickelt die Oberfläche eines 3D-Teils (z. B. Kegelstumpf oder Freiformfläche) analytisch ab. Dabei wird entweder eine Blechdicke (Offset) für die Schnitttiefe abgefragt oder - z. B. bei Hohlkörpern - die Dicke übernommen. Sie können mehrere 3D-Abwicklungen mit unterschiedlichen Parametereinstellungen von einem 3D-Teil ableiten. Die Parametereinstellungen werden mit der Abwicklung gespeichert. Für jede Abwicklung wird eine neue Ansicht angelegt, wobei Ansicht und 3D-Teil gekoppelt sind. Wird das Blechteil gelöscht, wird automatisch auch die Ansicht mit der Abwicklung entfernt.

Verbindungsblech
Mit der modernisierten Funktion Verbindungsblech können Sie zwei Kantenzüge (Leitlinien) - aus einer 3D-Skizze oder einer ebenen Skizze - durch ein Blech miteinander verbinden. Je nach gewählter Funktion wird das Blech als Haupt- oder Nebenteil angelegt. Sobald Ihre Eingaben ausreichen, wird Ihnen eine Vorschau angezeigt. Für Änderungen steht Ihnen das Featureprotokoll zur Verfügung.

Neue Attribute zur Berechnung der Oberfläche von Kantblechen
In HiCAD stehen neue Systemattribute für Kantbleche und beschichtete Oberflächen zur Verfügung:

• Fläche aus Abwicklungskontur berechnen, innen liegende Ausnehmungen und Bearbeitungen werden ignoriert (§SOC)
• Rechtecksfläche der Abwicklung aus Länge * Breite berechnen (§S2D)
• Gewicht aus Rechteckfläche der Abwicklung berechnen (§CW)
• Für beschichtete Kantbleche die beschichtete Oberfläche berechnen (§SC)

Wann die Berechnung dieser Attributwerte erfolgen soll, lässt sich individuell im Konfigurationsmanagement einstellen.

2D DXF/DWG-Export mit neuen Einstellungen
Um die Einstellungen beim Export von Abwicklungen als 2D-DXF/DWG-Dateien, komfortabler bearbeiten zu können, wurden neue Funktionen integriert. Diese ersetzen das manuelle Editieren von Systemdateien (acadhcad.dat, hcadacad.dat), die somit in der Form entfallen. Einstellungen aus älteren Konfigurationsdateien können aber nach wie vor eingelesen und entsprechend berücksichtigt werden.

Ebenes Symbol für alle Bearbeitungen in der Abwicklung
Bei der Abwicklung können für Bearbeitungen (Musterbohrungen, Stanzwerkzeuge etc.) Symbole ausgegeben werden. Dazu muss das Symbol im Katalogeditor in die Spalten TOPSYMBOL und BOTTOMSYMBOL eingetragen werden.

Neue Nutform für die Fräskantzone
Es steht eine neue Nutform für easy fiX Scheibenfräser V 135°, 3 mm zur Verfügung. Diese Nutform kann beim Ankanten von Blechlaschen verwendet werden.

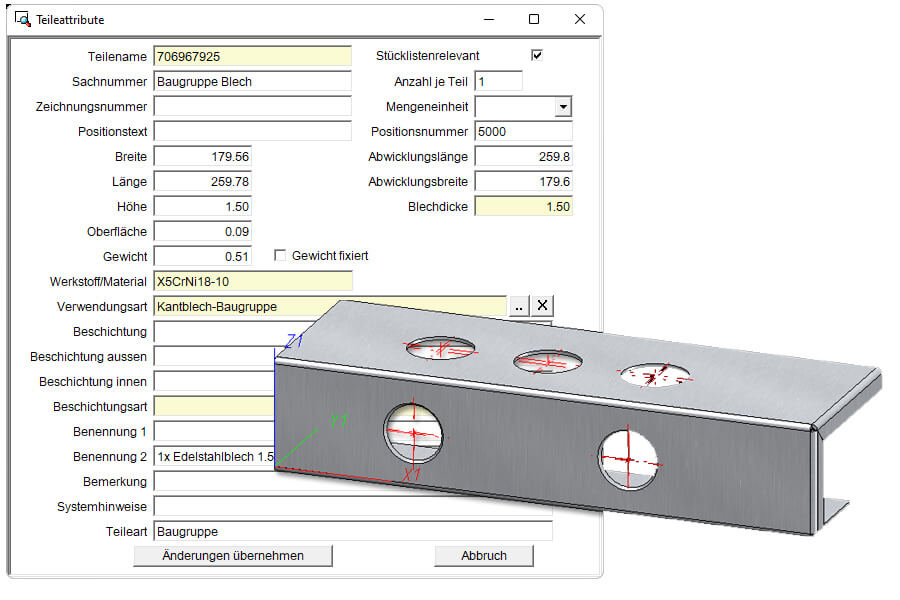

Neue Verwendungsart für Kantblech-Baugruppen
Für Kantblech-Baugruppen, d. h. Baugruppen mit einem Kantblech als Hauptteil, steht eine neue Verwendungsart zur Verfügung: Kantblech-Baugruppe. Für Baugruppen mit dieser Verwendungsart lassen sich verwendungszweckabhängige Konfigurationen für die Zeichnungsableitung nutzen, die wie - bei anderen Verwendungsarten - im ISD Konfigurationsmanagement verwaltet werden.

Stahlbau

Dialoge der Anschlüsse
Das Öffnen der Dialoge von Stahlbau-Anschlüssen und das Blättern in den Dialogen ist beschleunigt worden.

Umlaufende Schweißnähte bei Steifen
Für Steifen werden in der Praxis häufig umlaufende Nähte verwendet, was insbesondere auch die Zeichnung deutlich einfacher macht. Aus diesem Grund sind die entsprechenden Registerkarten folgender Designvarianten erweitert worden: Steife (2401), Laschenanschluss (2310), Profil an Steg mit 2 Blechen + Steife (1211), Stützenanschluss Rahmenecke (2203) und Stützenanschluss Rahmenecke (2204).

Profil an Steg mit 2 Blechen + Steife - optionale 2. Steife
Beim Anschluss Profil an Steg mit 2 Blechen + Steife (1211) lässt sich jetzt optional eine zweite Steife einbauen - fluchtend zur ersten Steife.

Profilstab Konfigurator - Profilstäbe an freier Skizze
Mit dem Profilstab Konfigurator lässt sich jetzt auch der Bereich zwischen den Kanten einer "freien" Skizze mit Profilstäben auffüllen. Bisher waren hier nur viereckige Skizzen zugelassen.

Geländerkonfigurator - Bogen am Handlaufende
Im Geländerkonfigurator stehen jetzt auf der Registerkarte Handlauf auch Rohrbögen mit/ohne Endkappe oder Stahlblech als Handlaufabschluss zur Verfügung.

Metallbau

Wegfall des LogiKal Login-Fensters
Bisher wurde beim ersten Aufruf einer LogiKal-Funktion ein Login-Fenster angezeigt. Dieses Fenster wird nicht mehr benötigt und entfällt daher ab HiCAD 2023.

Konfiguration der Sachnummer von LogiKal-Positionen
Bisher wurde beim Import von LogiKal-Positionen in HiCAD als Name der obersten Baugruppe immer die feste Einstellung Projektname + Position verwendet, beides durch Komma getrennt und mit dem Zeichen # vor der Positionsnummer (z.B. Glas mit Rundung, #001). Ab HiCAD 2023 können jetzt auch nur die Position, der Projektname oder die Kurzbeschreibung als Name der Baugruppe verwendet werden.

LogiKal-Schnittstelle - Übertragung von Textattributen an HiCAD
Beim Import von LogiKal-Positionen lassen sich bestimmte LogiKal-Textattribute gezielt bestimmten HiCAD-Attributen zuordnen. Die Einstellung erfolgt im Konfigurationsmanagement unter Schnittstellen > LogiKal.

Zeichnungsverwaltung

Modelle prüfen, freigeben und indizieren
Zur Änderung des Workflow-Status und zur Indizierung von Modellen (SZA-Dateien), die nicht automatisch von der Zeichnungsverwaltung erstellt worden sind, musste bisher in den HELiOS Desktop umgeschaltet und dort die entsprechende Funktion über das Kontextmenü für Artikel/Dokumente aufgerufen werden. Ab HiCAD 2023 stehen diese Möglichkeiten direkt im Ribbon der Zeichnungsverwaltung zur Verfügung.

Ausgabe der PDF-Daten in Schwarzweiß
Die Erstellung von PDF-Dateien kann nun alternativ auch in Schwarzweiß erfolgen. Dazu sind die Einstellungen für externe Fertigungsunterlagen im Konfigurationsmanagement entsprechend erweitert worden.

Workflow beim Erstellen allgemeiner Unterlagen
Analog zu Fertigungszeichnungen, Montageplänen und Kundenzeichnungen kann auch für allgemeine Unterlagen im DXF-, DWG- und PDF-Format gewählt werden, wann diese erstellt werden sollen. Dazu sind die Einstellungen für externe Fertigungsunterlagen im Konfigurationsmanagement entsprechend erweitert worden.

Elementverlegung

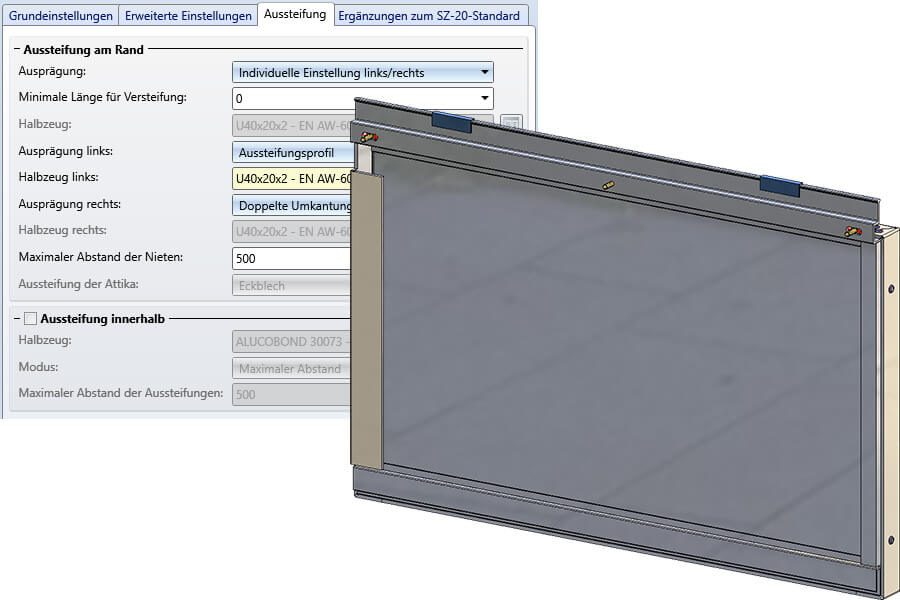

ALUCOBOND® SZ 20 Kassette (mit Zubehör) - individuelle Aussteifung links/rechts
Für die Aussteifung lassen sich die Einstellungen für die linke und rechte Seite jetzt getrennt festlegen. Darüber hinaus kann der maximale Abstand der Schrauben für die Unterkonstruktion festgelegt werden.

ALUCOBOND® SZ 20 Polygon (3-8) - Aussteifungsprofile am Rand
Bei der Verlegung von Kassetten des Typs ALUCOBOND® SZ 20 Polygon (3-8) stehen bei der Kantenkonfiguration weitere Optionen zur Verfügung. So lässt sich das Blech mit doppelter Umkantung oder mit Aussteifungsprofilen einbauen.

Designvariante - SZ20 Fußpunkt mit Überstand
Das Dialogfenster ist um einen Vorschau-Button erweitert worden, so dass sich jetzt auch hier vor der Übernahme das Ergebnis auf Basis der aktuellen Eingaben grafisch visualisieren und kontrollieren lässt.

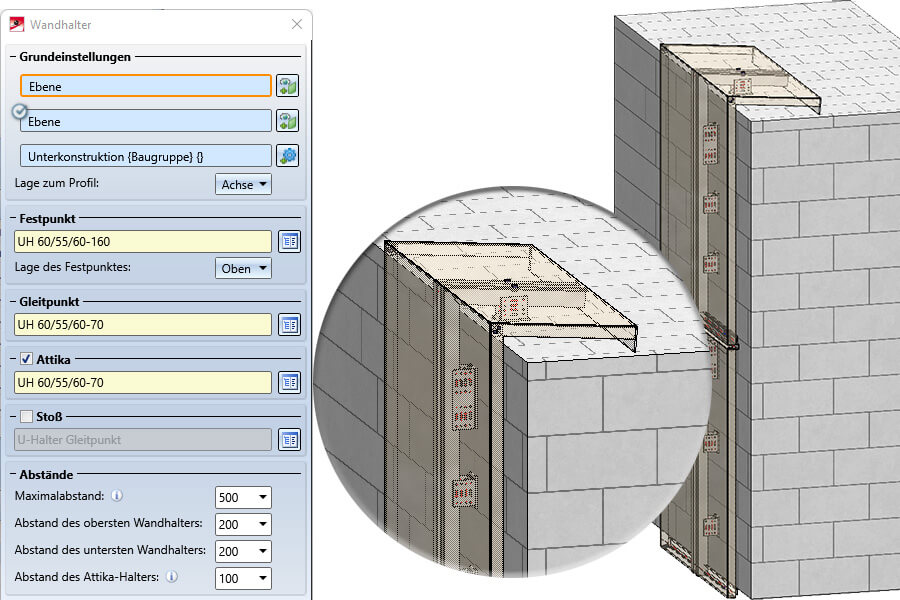

Überarbeitung der Wandhalter ALUCOBOND U
Die Tabelle ALUCOBOND U-Halter ist durch die Tabelle Systea U-Halter ersetzt worden. Diese Wandhalter bestehen aus zwei Teilen: Wandkonsole (Systea) und Thermostop (Systea)

ALUCOBOND © easy fiX
Bei der Verlegung von ALUCOBOND easy fiX Profilen haben Sie jetzt die Möglichkeit, den Einbaumodus zu wählen:

• Maximaler Abstand: In diesem Modus wird die Anzahl der erzeugten Profile anhand des unter Maximaler Abstand angegebenen Wertes berechnet.
• Anzahl: Wird dieser Modus gewählt, dann bestimmt der Wert unter Anzahl wieviele Profile erzeugt werden. Dieser Wert greift nur bei nicht durchgehenden Profilen.

Profilverlegung

Anschnittsverlängerung - neues Teileattribut
Die Anschnittsverlängerung, d. h. die Verlängerung schräg geschnittener Verlegelemente, wird jetzt als Attribut DWF_CUTTING_BUFFER jedem Verlegeelement zugeordnet. Auf diese Weise lässt sich der Wert beispielsweise auch in Beschriftungen oder Stücklisten verwenden.

Ändern der Eigenschaften einzelner Profilbahnen
HiCAD 2023 bietet die Möglichkeit, die Eigenschaften einzelner Profilbahnen zu ändern. Dazu ist der Dialog der Profilverlegung um eine neue Registerkarte Spezialisierungen erweitert worden. Mit den Optionen dieser Registerkarte können Sie einzelnen oder mehreren Profilbahnen einen Profiltyp zuweisen, der von den Grundeinstellungen der Verlegefläche abweicht. Zusätzlich ist die Auswahl der Farbe und Innenfarbe möglich.

Neue Bauteile - Hosenstücke
Der Bauteilbestand für den Anlagenbau ist um zwei Varianten für die Bauteilart Hosenstück erweitert worden. Die Geometrie dieser Varianten - was Außendurchmesser, Wanddicke und die Länge der Arme betrifft - orientiert sich am Y-Stück YS.S der Firma HECO®.

• Y_PIPE_WELDED_60.VAA mit einem Öffnungswinkel von 60° und
• Y_PIPE_WELDED_90.VAA mit einem Öffnungswinkel von 90°.

ROHR2 Schnittstelle

• Losflansche
  Das Programmsystem ROHR2 erlaubt seit der Version 33 keine sich überlappenden Rohrteile. Aus diesem Grund überträgt HiCAD 2023 keine Losflansche mehr an ROHR2.
• Benennung der NTR-Dateien
  Beim Erzeugen von NTR-Dateien über die ROHR2-Schnittstelle wurde bisher als Dateiname der Teilename der Rohrleitung verwendet. Ab HiCAD 2023 lässt sich der Name flexibel konfigurieren.

Neuer Bauteileinbau - Gerade Rohre
Beim Einbau gerader Rohre mit der Funktion Rohrbauteile steht ab HiCAD 2023 im Kontextmenü nur noch die Option Kante belegen zur Verfügung. Diese ist erweitert worden und belegt jetzt - z. B. bei einem Leitkantenzug mit Bogen - den gesamten Leitkantenzug.

Neuer Bauteileinbau - Frei platzierbare Bauteile
Bei frei platzierbaren Bauteilen (z. B. T-Stücken oder Abzweigen) führt das Auswählen einer Kante ab HiCAD 2023 nicht direkt zum Absetzen des Bauteils. Wenn Sie den Cursor in die Nähe einer Kante bewegen, wird zunächst eine Vorschau angezeigt. Dann haben Sie zwei Möglichkeiten:

• Sie klicken die Kante an. Anschließend wird wie gewohnt eine Vorschau des Bauteils angezeigt. Dieses Bauteil kann nun flexibel auf der Kante bewegt und an anderen Anschlüssen ausgerichtet werden. Erst wenn der Platzierungs- oder Anschlusspunkt ausgewählt wird, erfolgt der Einbau.
• Soll das Bauteil direkt an einem anderen Anschluss befestigt werden, dann wählen Sie den gewünschten Anschluss oder Punkt aus ohne vorher die Kante anzuklicken. Das Bauteil wird dann direkt platziert.

Gefälleeditor - Gerade Rohre auf Gehrung schneiden
Der Gefälleeditor ist um die Option Gerade Rohre auf Gehrung schneiden erweitert worden. Wird diese Option gewählt, dann werden gerade, teilbare Rohre mit einem Gehrungsschnitt versehen, um sie ins Gefälle zu legen.

Rohrleitungen kopieren und spiegeln
Zum Kopieren und Einfügen von Rohrleitungen lassen sich ab HiCAD 2023 auch die entsprechenden Clipboard-Funktionen im ICN verwenden. Darüber hinaus lassen sich Rohrleitungen auch mit den Funktionen unter 3D-Standard spiegeln und wiederholen.

Exzentrisch eingesteckte Rohre
Bisher konnten gerade Rohre lediglich so in andere Bauteile eingesteckt werden, dass der Endpunkt des eingesteckten Rohres auf der Mittellinie des anderen Bauteils endet. Ab HiCAD 2023 besteht diese Einschränkung nicht mehr. Voraussetzung ist, dass dem Bauteil, in welches das Rohr eingesteckt werden soll, ein Anschlusspunkt hin zugefügt wird, der dann als Endpunkt des eingesteckten Rohres fungieren kann. Häufige Anwendungsfälle sind das Einstecken top-of-pipe oder bottom-of-pipe.

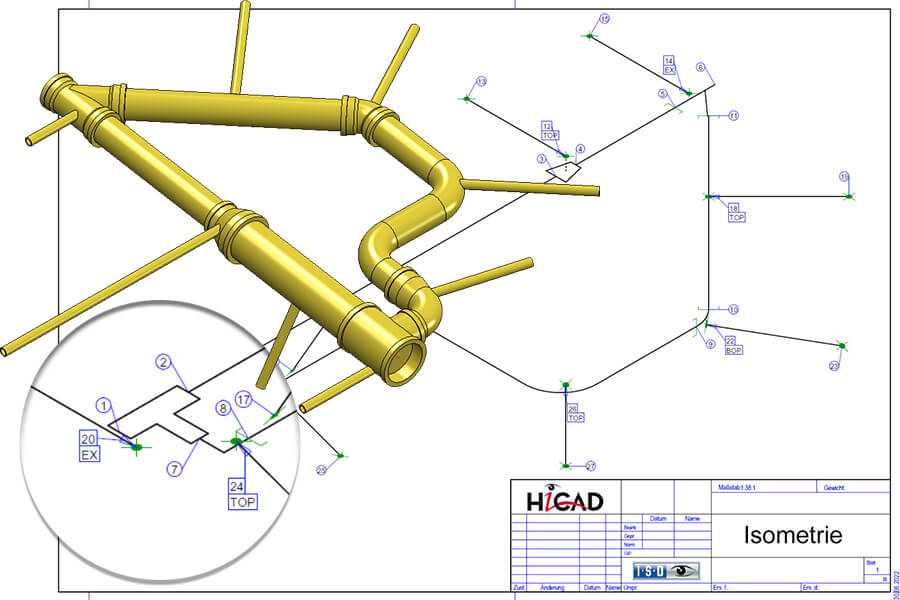

Darüber hinaus ist auch die Darstellung von Verbindungen in der Isometrie und im Rohrplan erweitert worden. Hier werden jetzt bei eingesteckten exzentrischen Rohren an den Verbindungsnummern ggf. die zusätzlichen Texte TOP (top-of-pipe), BOP (bottom-of-pipe) und EX (anderweitig exzentrisch) ausgegeben. Diese Darstellung können Sie individuell anpassen.

Mehrfachauswahl von Bauteilen löschen
Sind in der Konstruktion mehrere Bauteile ausgewählt, dann lassen sich diese Teile jetzt auch über das Kontextmenü der Mehrfachauswahl löschen.

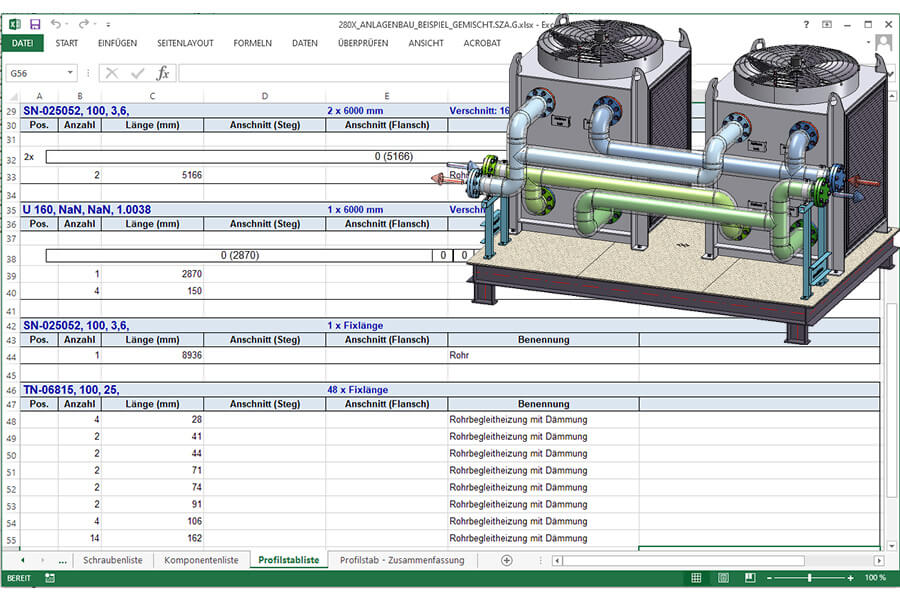

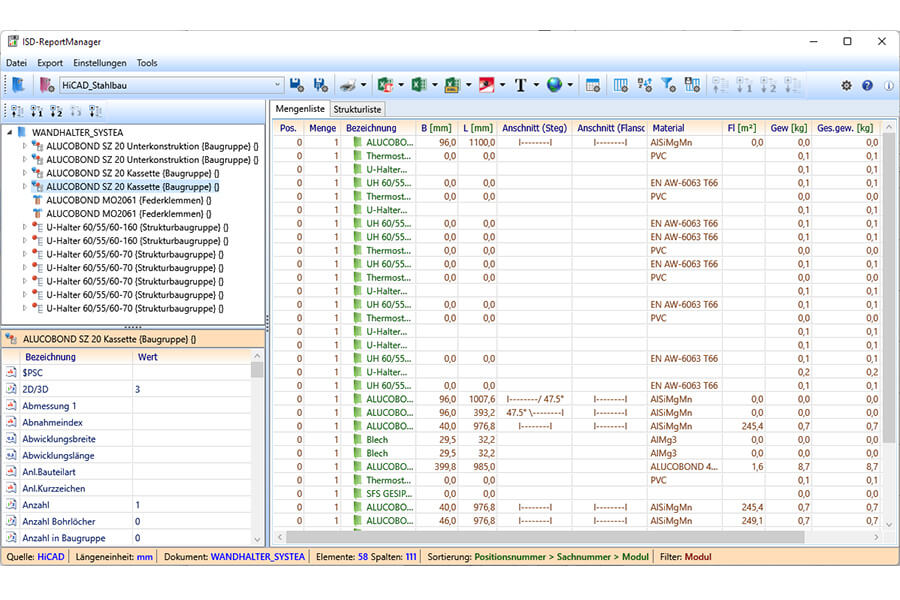

Excel-Stückliste mit Rohrlängenliste
Für den neuen ISD Report Manager (ab HiCAD 2023) steht eine für den Anlagenbau angepasste XML-Konfigurationsdatei mit dem Namen HiCAD_Anlagenbau.rm_settings zur Verfügung. Diese Konfigurationsdatei erlaubt die sinnvolle Erstellung von Stücklisten gemischter Konstruktionen und erleichtert insbesondere die Anwendung einer neuen Stücklisten-Vorlage für den Excel-Export.

Auch für die Anlagenbaufunktionen unter Anlagenbau > Auswertung stehen angepasste Konfigurationsdateien für den neuen ISD Report Manager zur Verfügung.
