HiCAD 2020 SP1

| Aktuelles | Software Updates

Das Service Pack 1 (SP1) für HiCAD 2020 ist jetzt erhältlich. Mit diesem Service Pack stehen unseren Kunden wieder zahlreiche Neu- und Weiterentwicklungen zur Verfügung - für das Bauwesen und die Anlagen- und Produktkonstruktion in allen Branchen.

Das ICN-Fenster für Ansichten ist komplett überarbeitet worden und die Bearbeitung von Ansichten damit deutlich komfortabler. Wie die Teilestruktur wird jetzt auch die Ansichtsstruktur mehrspaltig angezeigt und Ansichten werden je nach Typ und Darstellung durch entsprechende Symbole gekennzeichnet. Ebenfalls neu ist die erweiterte Funktionsleiste, über die Sie u.a. Blattbereiche anlegen und aktualisieren können, ohne erst ein Kontextmenü aktivieren zu müssen.

Weitere Highlights sind die Erweiterungen des 3D-Skizzierers, der Ausbau der Funktionalität für Punktwolken, der neue Kreuzverband (Besista mit Kreisscheibe) im Stahlbau, die verbesserte Ableitung von Kantblechen aus Solids, die zahlreichen Erweiterungen der ALUCOBOND Kassetten für die Elementverlegung , das Kopieren von Rohrbauteilen in andere Rohrleitungen und vieles mehr.

Die Highlights im Überblick

Allgemeines

Wechsel zur neuen Standard-Positionierung
Beim Positionieren in Konstruktionen, die noch die „alte“ Positionierung bis HiCAD 2017 verwenden, können Sie jetzt direkt zur neuen Standard-Positionierung wechseln.


ICN-Erweiterungen

  • Das neue ICN-Fenster für Ansichten erleichtert das Arbeiten mit vielen Ansichten deutlich. Beispielsweise wird die Ansichtsstruktur - optional - mehrspaltig angezeigt sowie der Ansichtstyp und Darstellungsmodus durch entsprechende Symbole gekennzeichnet. Dabei ist auch erkennbar, ob eine Ansicht zu mehreren Ansichtstypen gehört, z.B. wenn sie gleichzeitig Schnitt- und Explosionsansicht ist. Ebenfalls neu ist die erweiterte Funktionsleiste, über die Sie u.a. Blattbereiche anlegen und aktualisieren können, ohne erst ein Kontextmenü aktivieren zu müssen.
  • Blechabwicklungen, für die der Abgleich gesperrt wurde, werden im ICN gekennzeichnet.
  • Alle importieren 3D-Teile werden im ICN durch ein entsprechendes Symbol gekennzeichnet. Wenn Sie mit dem Cursor auf das Symbol zeigen, erhalten Sie weitere Informationen zum entsprechenden Teil, z.B. das importierte Dateiformat und die HiCAD-Version mit der das Teil importiert wurde.



Erweiterte Teilefilter
In die Konstruktion importierte 3D-Teile lassen sich auch über die Funktion Suchen in der transparenten Toolbar suchen. Dazu ist der Teilefilter-Dialog entsprechend erweitert worden.

Automatische Datensicherung - Zeitintervall pro Konstruktion
Ab HiCAD 2020 SP1 gilt das Zeitintervall der automatischen Datensicherung pro geöffneter Konstruktion, d.h. HiCAD merkt sich bei einem Konstruktionswechsel die abgelaufene Zeit der aktuellen Konstruktion. Für die Konstruktion, in die gewechselt wird, läuft das Zeitintervall ab der ersten Änderung an der Konstruktion bzw. ab einer für diese Konstruktion zuvor gemerkten Restzeit.

Stücklistenrelevanz beim IFC-Import
Beim Import von IFC-Dateien wird jetzt die Stücklistenrelevanz von Teilen und Baugruppen automatisch entfernt.

Normteile

Bohrschrauben DIN 7504

  • DIN 7504 P Bohrschraube PH Kreuzschlitz,
  • DIN 7504 N Bohrschraube Linsenkopf und
  • DIN 7504 K Bohrschraube Sechskant und
  • DIN 7504 Bohrschraube OTX.

HILTI Anker

  • HILTI-Spreizanker
  • HUS für HILTI-Schraubenanker und
  • HSC-I Hinterschnittanker.
  • HILTI Verbundankerpatronen HVU2 und HVU-TZ


HILTI Kunststoffdübel

  • HUD-1
  • HPS-1
  • Holzschrauben DIN96


WELKO Schweißbolzen, -stifte und -buchsen

Fabco Spezialschrauben für Dach und Wand

  • E-X A
  • E-X BZ
  • E-VS A
  • E-VS BZ


HFT Fassadenschrauben

  • E-X BR RS SEC 12
  • E-X BR 2 SEC 12
  • E-VS 8 A
Punktwolken

Punktwolkenreferenzen aktualisieren
Mit dieser Funktion lassen sich Punktwolkenreferenzen aktualisieren, beispielsweise um in eine Konstruktion importierte Punktwolken gegen andere Punktwolken auszutauschen oder den Pfad, unter dem die Punktwolke gespeichert war, zu ändern.

Verbessertes Clipping
Wenn Sie beim Erstellen und Bearbeiten von Clipping-Boxen mit dem Cursor auf einen Richtungspfeil zeigen, wird ab HiCAD 2020 SP1 die entsprechende Fläche markiert und Sie können die Box durch dynamisches Ziehen der Fläche in die gewählte Richtung verkleinern oder vergrößern.

Bestimmen der Einbaurichtung beim Import
Zur Ausrichtung der Punktwolke in der Konstruktion fordert HiCAD ab SP1 nach dem Import einer Punktwolke die Bestimmung zweier Punktwolkenpunkte an. Diese liegen immer auf dem sichtbaren Teil des gescannten Objektes. Durch diese Punkte wird zusammen mit der Z-Richtung der Punktwolke das Teilekoordinatensystem definiert.

Ebene aus Punktwolke
Neu ist die Funktion Ebene aus Punktwolke, mit der Sie eine Bearbeitungsebene direkt in eine Punktwolke legen. Dies vereinfacht die Konstruktion und Bearbeitung in der räumlichen Ansicht, wenn beispielsweise in eine Umgebung ein neues Bauwerk eingepasst oder eine Anlage in einen Raum eingebaut werden soll.

3D-Bearbeitung und -Modellierung

Deutlich erweiterter 3D-Skizzierer

  • Automatische Anpassung des Distanzrasters beim Zoomen der Konstruktion
  • Verbesserte Darstellung der Distanzen und Winkel während des Skizzierens
  • Erweiterte Punktoptionen beim Autopiloten
  • Besondere Berücksichtigung der Anschlusspunkte von Anlagenbauteilen beim Skizzieren
  • Rasterlinien als Hilfsmittel zur Bestimmung von Winkeln und Distanzen

Attribute in Beschriftungen als Favoriten kennzeichnen
Bei der Attributauswahl für Beschriftungen haben Sie jetzt die Möglichkeit, häufig benötige Attribute für den schnelleren Zugriff als Favoriten zu kennzeichnen.

Automatische Schnelldarstellung
Bei komplexen Konstruktionen kann es insbesondere bei der Aktualisierung von Ansichten im Modus Hidden-Line zu Wartezeiten kommen. Um diese zu reduzieren, bietet HiCAD die Möglichkeit, für die Darstellung von Ansichten mit langen Berechnungszeiten temporär anstelle der exakten Hidden-Line Berechnung die entsprechende Quick-Hidden-Line Darstellung - die sogenannte Schnelldarstellung - zu verwenden. Dies erhöht die Performance bei der Bearbeitung und Aktualisierung von Ansichten erheblich. Situationen, in denen dieser Modus sehr nützlich ist, sind beispielsweise das Öffnen von Konstruktionen mit Aktualisierung referenzierter Teile oder das Wechseln von der Modellansicht in einen Blattbereich mit vielen Ansichten.

Verkürzte Ansichten

  • Verkürzungsmarkierungen werden in der für die Bruchlinien gewählten Farbe dargestellt.
  • Die Schnittrichtung, d.h. die Richtung, in der die Bruchlinien verlaufen, lässt sich individuell festlegen.

Nicht abmessungsrelevante Baugruppen und Teile
Nicht alle Teile sind für die Abmessung von Baugruppen relevant. Daher bietet HiCAD die Möglichkeit, derartige Teile als nicht-abmessungsrelevant zu kennzeichnen. Diese Teile werden dann in allen übergeordneten Teilen und Baugruppen bei deren Berechnung der Abmessungen ignoriert.

Neue Randmodi für Lochmuster
Bei Lochmustern kann nun über den Randmodus ausgewählt werden, wie mit Löchern verfahren wird, die nicht komplett innerhalb des Bearbeitungsbereiches liegen.

Erweiterungen für Innen- und Außengewinde

  • Vorschau mit Anzeige der Gewindetextur
  • Wahl der Form am Anfang und Ende des Gewindes
Feature und Parametrik

Feature

Abhängige Baugruppe
Das temporäre oder auch permanente Ausschalten der Aktualisierung von abhängigen Teilen ist jetzt nicht nur über das Kontextmenüs des Featureeintrags möglich, sondern auch nach einem Doppelklick auf den Featureeintrag im Dialogfenster Abhängiges Teil.

Schweißnahtfahnen für automatisch abgeleitete Zeichnungen ohne Featureprotokoll
Bei nicht aktiviertem Featureprotokoll werden nun bei automatisch abgeleiteten Zeichnungen auch Schweißnahtfahnen erzeugt.

Parametrik

Teile-HCM

Verbessertes Absetzen von HCM-Maßen

  • Maße in 3D-Skizzen richten sich am Koordinatensystem der Skizze aus, nicht mehr am Weltkoordinatensystem.
  • Bei Flächen werden die Fußpunkte von Maßen nach Möglichkeit so gewählt, dass kein Knick in der Maßlinie nötig ist.
  • Die Ebenenrichtung für Maße wird so gewählt wie bei Zeichnungsmaßen.
  • Beim Absetzen der Maße steht das gleiche Kontextmenü wie bei Zeichnungsmaßen zur Verfügung.



Dialoggeführte Erzeugung von Gleicher Abstand und Gleicher Winkel
Die Teile-HCM-Bedingungen Gleicher Winkel und Gleicher Abstand werden nun auch dialoggeführt erzeugt. Damit lasse4n sich komfortabel mehrere gleiche Bedingungen hintereinander erzeugen.

Änderungen von Bedingungen
Im 3D-Teile-HCM kann zum Ändern einer Bedingung nun der zugehörige Dialog durch einen Doppelklick auf die Bedingung im ICN geöffnet werden. So können Änderungen direkt im Dialog vorgenommen werden.

Anzeige und Änderung der Ausrichtung einer Bedingung direkt im Dialogfenster
Die Dialogfenster der HCM-Bedingungen Gleichlage, Abstand, Parallelität und Konzentrik enthalten nun einen Abschnitt Ausrichtung. Hier kann nach der Auswahl geeigneter Geometrien die aktuelle Ausrichtung direkt angepasst werden – mit Vorschau in der Konstruktion.

Fehlermeldungen bei problematischen Bedingungen
Wenn durch eine Aktion - wie das Erzeugen oder Ändern einer HCM-Bedingung - Inkonsistenzen oder andere Probleme erzeugt werden, wird nun ein Hinweisfenster angezeigt, um den Fehler zu erklären. Wenn möglich, werden auch direkt Handlungsvorschläge zur Problemlösung angeboten.

Verweise auf gelöschte Teile
HCM-Verweise, die sich auf ein gelöschtes Teil beziehen, zeigen nun im ICN den Namen des gelöschten Teils an. Dies kann hilfreich sein, um solche Bedingungen im Nachhinein noch identifizieren zu können.

Tooltips für Fehler- und Warnungs-Icons
Enthält ein HCM-Modell problematische Bedingungen (beispielsweise Bedingungen auf nicht mehr existierende Teile oder überbestimmte Teile), wird im ICN durch entsprechende Symbole und Tooltipps darauf hingewiesen.

Skizzen-HCM

3D-Skizzierer - automatisch erzeugte HCM-Bedingungen
Bei Verwendung des neuen Modus Richtung+Länge des 3D-Skizzierers werden automatisch folgende HCM-Bedingungen erzeugt:

  • Bei Wahl einer bestehenden Kante oder eines Zylinders als Richtung wird eine Parallelitätsbedingung gesetzt.
  • Soweit keine Parallelität zu einer Koordinatensystemachse gesetzt wird, wird eine Lotrecht-Bedingung zur Ebene gesetzt.
  • Falls die Linie tangential zur letzten Linie ist und diese ein Kreisbogen war, wird eine Tangentialität erzeugt.

Anzeige von Punkten in Skizzen und 3D-Skizzen
Ist als aktives Teil eine Skizze oder 3D-Skizze ausgewählt, werden die in der Skizze enthaltenen Endpunkte von Linien in der Konstruktion hervorgehoben. Zusätzlich werden sie entsprechend der Logik des HCM eingefärbt.

Fehlermeldungen bei problematischen Bedingungen
Wenn durch eine Aktion wie das Erzeugen oder Ändern einer HCM-Bedingung Inkonsistenzen oder andere Probleme erzeugt werden, wird ein Hinweisfenster angezeigt, um den Fehler zu erklären. Wenn möglich, werden auch direkt Handlungsvorschläge zur Problemlösung angeboten.

Baugruppen-HCM

Sperrung der Rotation bei Konzentrik-Bedingungen
Bei der Erstellung einer Konzentrik-Bedingung im Baugruppen-HCM kann die Rotation gesperrt werden. Dadurch wird beispielsweise das Erreichen der Volldefiniertheit bei Vorhandensein von Schrauben erleichtert. Im ICN wird eine Konzentrik-Bedingung mit Rotationssperre durch ein entsprechendes Symbol verdeutlicht.

Blechbearbeitung

Ausnehmen und Anfügen im Kontextmenü der Blechabwicklung
Die neuen Bearbeitungsfunktionen für 3D-Abwicklungen lassen sich jetzt auch über das Kontextmenü aktivieren.

Nicht abzugleichende Blechabwicklungen im ICN kennzeichnen
Mit der Funktion Blechabgleich sperren frieren Sie die Abwicklung für Änderungen ein. Das heißt, Änderungen am Blechteil werden nicht in die Abwicklung übernommen. Im ICN werden diese Abwicklungen entsprechend gekennzeichnet.

Abwicklung berücksichtigt die Festlegung der "Sichtseite"
Bei der automatischen Ausrichtung der Blechabwicklungen kann die Festlegung der Sichtseite berücksichtigt werden. Die Zuweisung erfolgt über die neue Funktion Sichtseite festlegen im Bereich Bearbeiten.

Verlängerung der Fräskanten bei der Abwicklung
Um Kassetten mit Fräskantzonen besser und einfacher zu kanten werden oft die Fräskanten in den Schnittpunkten ein wenig verlängert. In HiCAD haben Sie jetzt die Möglichkeit, für Fräskanten die Biegelinien um einen optional einzugebenden Wert zu verlängern.

Neue Sichtseite beim Kantblech
Mit der neuen Funktion Sichtseite festlegen legen Sie die Oberseite eines Blechteils fest. Danach kann diese Seite bei der Abwicklung oder der Beschichtung berücksichtigt werden.

Blech aus Solid
Für eine komfortable Generierung von Blechteilen wurde die Funktion Blech aus Solid überarbeitet. Bei der Auswahl steht Ihnen jetzt neben der Einzelauswahl auch die Listenverarbeitung zur Verfügung. Hier können Sie nach dem Aufruf der Funktion die Bauteile in der Konstruktion auswählen. Zusätzlich wird Ihnen die Vorschau des neuen Bleches angezeigt und Sie können die Auswertungsart der Blechdicke auswählen.

  • Auswahl der Blechdicke aus Halbzeug
  • Automatische Bestimmung der Blechdicke passend zum gewählten Halbzeug
  • Übernahmen der Blechdicke aus dem Solid
  • Direkte Eingabe der Blechdicke



Optionaler Normteileinbau
Bei der Designvariante Blechecke mit Versteifung ist es möglich zu wählen, ob Normteile (Niete, Schrauben etc.) eingebaut werden sollen oder nicht.

Stahlbau / Verwaltung+BIM

Stahl-/Metallbau

Favoritenverwaltung
Bei allen auf Designvarianten basieren Anschlüssen und bei der Erzeugung von Treppen und Geländern lassen sich die Einstellungen des jeweiligen Dialogfensters als Favoriten speichern und jederzeit wiederverwenden.

Kreuzverband (2603)
Diese neue Designvariante verbindet zwei, drei oder vier Profile oder Bleche mit einem Kreuzverband des Typs "Besista mit Kreisscheibe". Hier werden die Profile/Bleche mit einer Kreisscheibe durch ein Besista Zugstabsystem bestehend aus Zugstange und Stabankern verbunden. Der Kreuzverband kann auch an Blechen befestigt werden, die an den Profilen bereits vorhanden sind.

Stahlbaustücklisten - Behandlung von Strukturbaugruppen
Für Stahlbaustücklisten lässt sich jetzt in der Excel-Vorlage (HiCAD_Stahlbau.2501.0.xlsx) festlegen, wie stücklistenrelevante Strukturbaugruppen in der Versandliste behandelt werden.

Verwaltung + BIM

Generierung der Zeichnungsnummern (BIM)
Ab HiCAD 2020 SP1 lässt sich wählen, wie die Nummerierung von Zeichnungen erfolgen soll:

  • fortlaufend innerhalb eines Bauabschnittes.
  • fortlaufend innerhalb eines Projektes
  • Projektübergreifend oder
  • Ohne Nummerierung.

Ausgabe zugehöriger Baugruppen für Einzelteile
Im Konfigurationsmanagement lässt sich festlegen, ob für Einzelteile (Profile, Bleche, Kantbleche und allgemeine Bauteile) die zugehörigen Baugruppen, z.B. Schweißbaugruppen, ermittelt werden sollen. Dies kann beispielsweise für die Stücklistenausgabe sinnvoll sein.

Allgemeine Unterlagen automatisch erstellen
In der Praxis kommt es häufig vor, dass Übersichtszeichnungen einer Konstruktion in einem eigenen Blattbereich manuell erstellt werden. Diese Zeichnungen enthalten beispielsweise Schnittansichten, Ausbrüche, verkürzte Ansichten, Detailansichten etc. und sollen die Konstruktion des Modells verdeutlichen. Bei der Erstellung externer Fertigungsunterlagen werden diese Blattbereiche nicht berücksichtigt. Um auch diese Unterlagen zusammen mit dem entsprechenden Modell in HELiOS verwalten zu können, bietet HiCAD die Möglichkeit, direkt beim Speichern einer Konstruktion automatisch eine PDF-, DXF- und/oder DWG-Datei des jeweils aktiven Modell- oder Blattbereiches zu erstellen.

Kundenspezifische und verwendungszweckabhängige Schriftfelder
Im Konfigurationsmanagement lässt festlegen, dass in Fertigungszeichnungen kundenspezifische und/oder verwendungszweckabhängige Schriftfelder verwendet werden sollen. Im Lieferumfang von HiCAD sind dazu entsprechende Schriftfeldvorlagen und dazugehörige Zeichnungsrahmen enthalten. Basierend auf diesen Vorlagen, können Sie weitere Schriftfelder erstellen, beispielsweise für bestimmte Teilearten. Auf diese Weise lassen sich z.B. für die verschiedenen Profiltypen unterschiedliche Schriftfelder verwenden.

Element-/Profilverlegung

Elementverlegung und Unterkonstruktion

Vorlagenzeichnungen
Nach einer Elementverlegung sind häufig noch Änderungen an einzelnen Elementen erforderlich, beispielsweise das Platzieren von Bohrungen oder Ausnehmungen. In diesen Fällen werden für die Fertigung meist Zeichnungen der bearbeiteten Elementen benötigt. Gerade bei großen Verlegungen mit vielen bearbeiteten Elementen kann dies aber sehr zeitaufwändig sein. Hier schafft die neue Funktion Vorlagenzeichnungen Abhilfe, mit der sich zu selbst erzeugten Varianten Zeichnungsvorlagen der unterschiedlichen Ausprägungen dieser Varianten erzeugen und dann daraus automatisch Zeichnungen zu den einzelnen Elementen einer Elementverlegung erstellen lassen.

ALUCOBOND® SZ 20 Kassetten und Unterkonstruktion

  • SZ20-Kassetten können am Fußpunkt nun einen Fensteranschluss mit Basisprofil und Zusatzblech erhalten. Dabei kann die Länge des Zusatzbleches frei gewählt werden.
  • Die Länge S- und Z-Profile (Aufhängungsprofile) lässt sich jetzt durch Angabe des Luftspaltes beeinflussen.
  • Bei Attika-Anschlüssen besteht die Möglichkeit, die Aussteifung am Rand bis zur Attika zu verlängern und mit den Laschen zu vernieten.
  • Beim Attika-Anschluss kann die Ausführung wahlweise mit oder ohne Ohr erfolgen.
  • Analog zu Attika-Anschlüssen besteht jetzt auch beim Fensteranschluss die Möglichkeit, den Anschluss ohne Laschen einzubauen.
  • Beim Einbau einer SZ20-Attika mit Verstärkungswinkel kann in den Einstellungen der Unterkonstruktion der Nietabstand konfiguriert werden.

ALUCOBOND® genietet - individueller Randabstand
Für genietete ALUCOBOND® Kassetten lässt sich der Randabstand oben, unten, links und rechts festlegen.

ALUCOBOND® eingehängt - Fensteranschluss ohne seitliche Laschen
Analog zu Attika-Anschlüssen besteht jetzt bei eingehängten ALUCOBOND® Kassetten auch beim Fensteranschluss die Möglichkeit, den Anschluss ohne Laschen einzubauen.

Optionaler Normteileinbau
Bei der Elementverlegung ist es jetzt möglich zu wählen, ob Normteile (Niete, Schrauben etc.) eingebaut werden sollen oder nicht.

Lage des Schenkels bei GIP L-Profilen
Bei der Erzeugung einer Unterkonstruktion bestehend aus GIP L-Profilen kann nun gewählt werden, ob die Schenkel der Profile links oder rechts liegen sollen.

Hilti-Profile für ALUCOBOND-Fassaden
Für die Unterkonstruktion zu ALUCOBOND genietet- und ALUCOBOND SZ20-Fassaden stehen nun die Hilti-Profile MFT-L, MFT-T und MFT-H SZ 20 zur Verfügung. Über die Funktion Verbindung können die Elementverlegung und die Unterkonstruktion miteinander verbunden und so die nötigen Bearbeitungen und Befestigungen erzeugt werden.

Profilverlegung

Erzeugung von Dachneigungen
Bei der Profilverlegung auf Dachflächen können die Neigungen der einzelnen Dachflächen komfortabel im Dialogfenster Profilverlegung definiert und so durchgehende Profilverlegungen auf einer einzelnen Skizze erzeugen.

Verwendungsart für Randprofile
Bei der Verlegung von Randprofilen kann nun im Dialogfenster Profilverlegung die Verwendungsart für die erzeugten Profile gewählt werden.

Attribut für raumabschließende Elemente
Bei raumabschließenden Profilen wird nun die Baubreite des Profils in das Attribut DWF_COVER_WIDTH geschrieben. Dieses kann dann z.B. in Werkstattzeichnungen oder Stücklisten ausgegeben werden.

Rohrleitungsplanung / R&I

Rohrleitungsplanung und -isometrie

Bauteilkette selektieren
Die neue Funktion dient zur schnellen Selektion ganzer Bauteilketten. Dazu wählen Sie zunächst zwei Rohrbauteile, die als Anfangs- bzw. Endpunkt der Bauteilkette dienen. Selektiert werden dann alle Bauteile die auf einer Verbindung zwischen dem Anfang und Ende der Kette liegen.

Bauteile kopieren
Mit der neuen Funktion kopieren Sie eine Auswahl von Rohrbauteilen in eine Rohrleitung. Dabei können Teile aus mehreren Rohrleitungen in eine einzelne Ziel-Rohrleitung kopiert werden.

Erweiterte Bauteilsuche
Bisher wurde ein Druckbereich nur bei der Suche nach Dichtungen als Suchkriterium verwendet. Ab HiCAD 2020 SP1 ist der Druckbereich bei allen Bauteilarten (bis auf Schweißnahtspalte) ein Suchkriterium. Die Anlagenbau-Einstellungen sind dazu entsprechend erweitert worden.

Mehrauswahl beim Start der Isometrie
Haben Sie in der Konstruktion mehrere Rohrbauteile oder Rohrleitungen ausgewählt, dann lässt sich die Isometrie ab HiCAD 2020 SP1 auch über das Kontextmenü Mehrfachauswahl starten.

Losflansch als regulären Flansch einbauen
Losflansche lassen sich ab SP1 als reguläre Flansche einbauen. Dabei wird der lose Flansch um einen fest vorgegebenen Überstand vom geraden Rohr herunter geschoben. Dieser Wert lässt sich im Konfigurationsmanagement festlegen.

Platzhalter einbauen
Ab HiCAD 2020 SP1 ist es möglich, Platzhalter-Armaturen in eine Rohrleitung einbauen. Auf diese Weise lassen sich im Planungsprozess auch dann brauchbare Armaturen einbauen, wenn die eigentliche Armatur noch nicht feststeht oder noch nicht zur Verfügung steht. Die Platzhalter sorgen dafür, dass auch in der Planungsphase aussagefähige Stücklisten und Isometrien erstellt werden können.

Klassifizierte KRA-Dateien direkt einbauen
Beim Einbau von Komponenten können ab jetzt auch KRA-Dateien, die in HELiOS als Komponente klassifiziert sind, direkt eingebaut werden.

Übergang berechnen - verbesserter Dialog

  • Es werden jetzt zusätzliche Informationen zu den gewählten Bögen angezeigt und zwar Nennweite, Außendurchmesser und Wanddicke. Darüber hinaus ist das Feld Bezeichnung vergrößert worden.
  • Schlägt die Bauteilsuche fehl, dann wird eine entsprechende Meldung angezeigt.

R&I

R+I-Symbolkennzeichenänderung ins 3D übernehmen
Ab jetzt werden Symbolkennzeichenänderungen im R+I ins 3D übernommen. Wird über die Symboleditierung im R+I das Kennzeichen eines Symbols geändert, so ist beim Wechsel zum 3D-Aufstellungsplan diese Änderung zu erkennen, wenn die Bauteilinformationen zu dem zugehörigen 3D-Teil angezeigt werden.

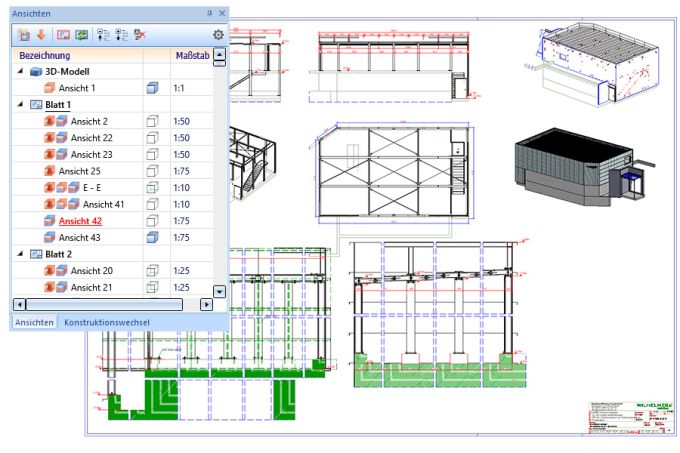

Neues Ansichtenfenster im ICN

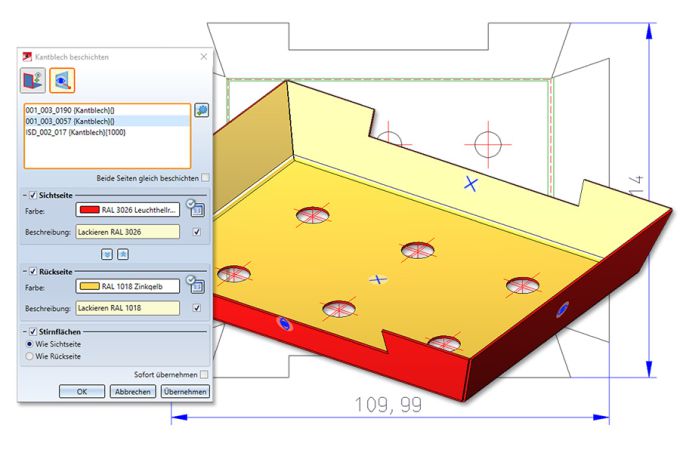

Kantbleche beschichten mit Mehrfachauswahl


Neuer Kreuzverband - Besista mit Kreisscheibe

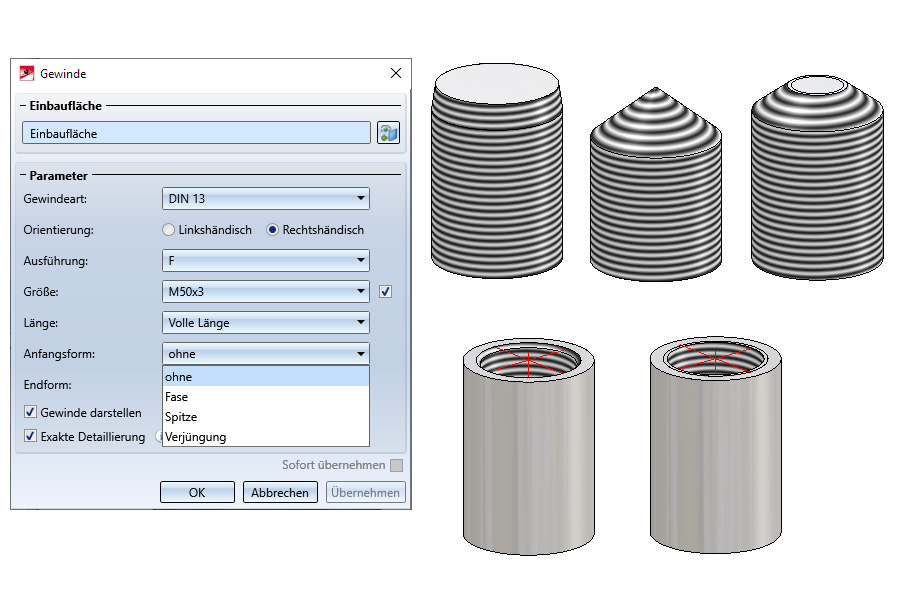

Erweiterte Funktion für Innen-/Außengewinde

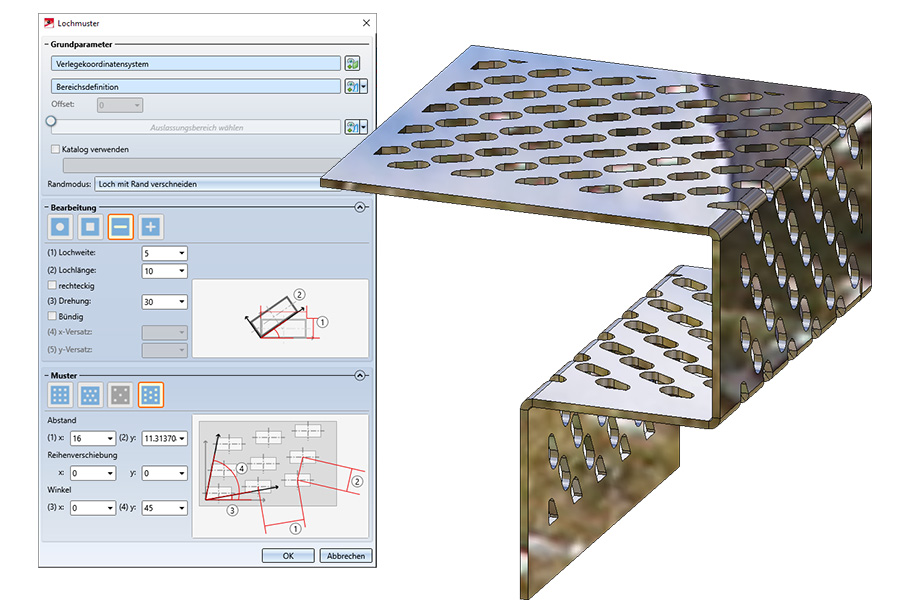

Lochmuster auf Blechabwicklungen

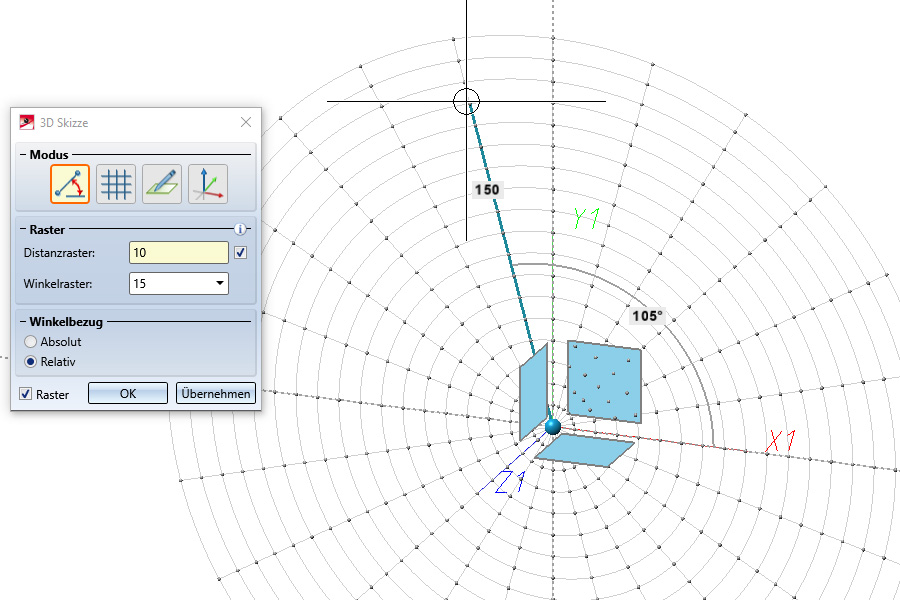

Erweiterter 3D-Skizzierer - Raster

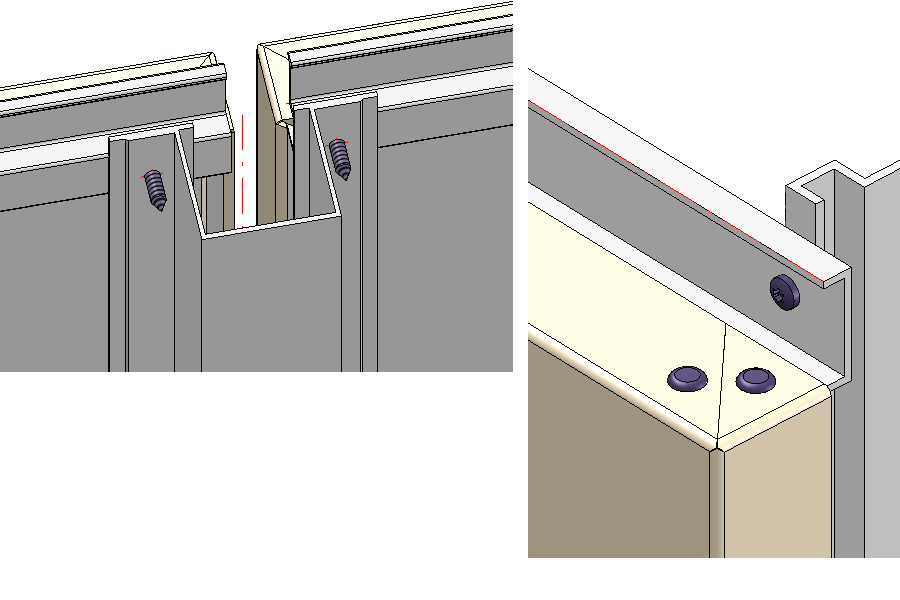

Erweiterte Unterkonstruktion
l
inks: ALUCOBOND SZ20-Fassade auf einer Hilti MFT-H SZ20-Unterkonstruktion,  rechts: CS-20 Fensterabschlussprofile.i der Elementverlegung

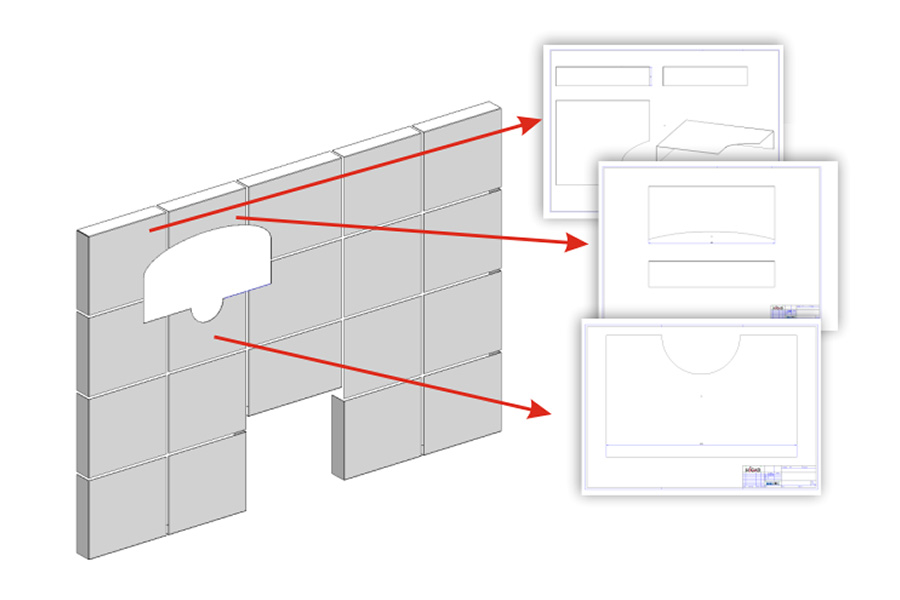

Automatische Erstellung von Vorlagenzeichnungen einer Elementverlegung


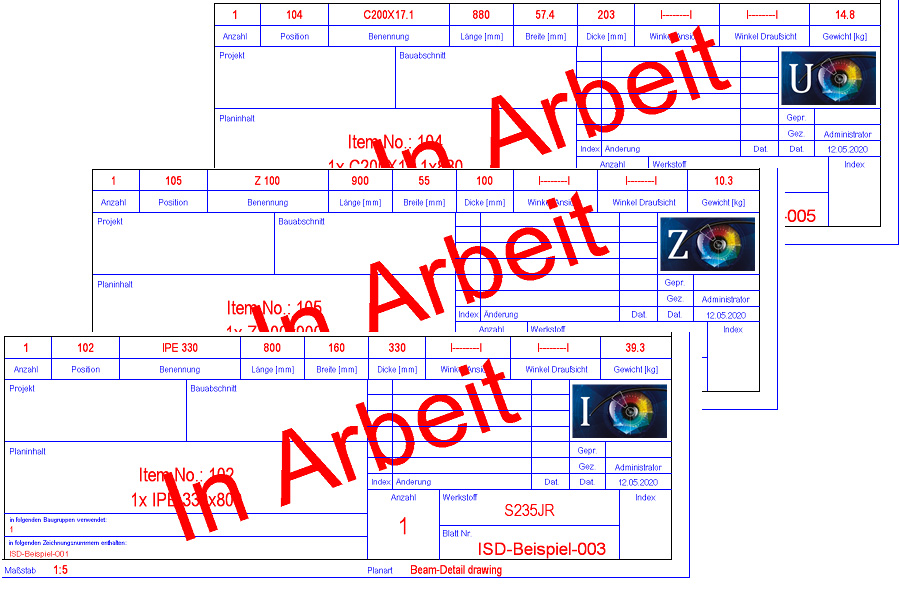

Verwendungszweckabhängige Schriftfelder (z.B. für verschiedene Profilarten)
(Verwaltung + BIM)
