HELiOS 2022

| Aktuelles | Software Updates

HELiOS 2022, die neueste Version unserer PDM-Software steht ab sofort zur Verfügung. Ein Schwerpunkt der Weiterentwicklung war die Performance-Steigerung in den verschiedensten Bereichen von der Kombi-Suche im HELiOS Deskop, über die Objektsuche im HELiOS Internetserver bis hin zum Arbeitsbereich in Multi-CAD-Kopplungen.

Hervorzuheben sind darüber hinaus die deutlich vereinfachte Bearbeitung von Attributwerten direkt in der HELiOS-Oberfläche sowie die Erweiterungen bei der Darstellung von Einheiten. Um Anforderungen an internationales Arbeiten weiter gerecht zu werden, ist in HELiOS 2022 der Funktionsumfang für die Anzeige von Einheiten (z. B. Längen- oder Volumenmaßeinheiten oder Zeitangaben) deutlich erweitert worden. Beispielsweise lässt sich mit Hilfe der Attributverwaltung bei Datenbankattributen mit Einheitenkategorien arbeiten, die auch zwischen EU- und US-Einheiten unterscheiden. Diese werden in Masken und Ergebnislisten der HELiOS-Oberfläche entsprechend angezeigt und automatisch umgerechnet.

Ebenfalls neu ist, dass ab HELiOS 2022 die bisherige ISD.PDM-API entfällt und durch die neue API aus Helios.Interface ersetzt wird. Dies ist eine von HiCAD unabhängige API mit der Sie Objekte wie z. B. Projekte, Dokumente und Artikel komfortabel anlegen, suchen oder ändern können. Auch die Bearbeitung des Workflows kann mit der API erleichtert werden. Für den Einsatz der API ist kein zusätzliches Modul erforderlich, er setzt jedoch die Teilnahme an einer Schulung sowie Programmierkenntnisse voraus.

Und nicht zuletzt ist auch die Funktionalität der Inventor und SOLIDWORKS Integrationsmodule erweitert worden.

Die Highlights im Überblick

HELiOS allgemein / HELiOS Desktop

Abkündigungen

  • Mit HELiOS 2021 stand ein 32-Bit Installationsmedium nur noch auf Anforderung zur Verfügung. Diese Möglichkeit entfällt mit der aktuellen Version endgültig.
  • Aufgrund des geringen Verbreitungsgrades wird Oracle - wie angekündigt - als Datenbankservertechnologie ab HELiOS 2022 nicht mehr unterstützt.
  • Update-Installationen unterstützen ab HELiOS 2022 nur noch die letzten 5 Releasezyklen. Für HELiOS 2022 bedeutet dies, dass ein Update vor HELiOS 2017 nicht mehr in einem Schritt möglich ist.
  • Ab HELiOS 2022 entfällt die bisherige ISD.PDM-AP. Sie wird durch die neue API aus Helios.Interface ersetzt.

HELiOS.Interface-API
Die HELiOS.Interface-API ist eine von HiCAD unabhängige API mit der Sie Objekte wie z. B. Projekte, Dokumente und Artikel komfortabel anlegen, suchen oder ändern können. Auch die Bearbeitung des Workflows kann mit der API erleichtert werden. Für den Einsatz der API ist kein zusätzliches Modul erforderlich, jedoch werden die Teilnahme an einer Schulung sowie Programmierkenntnisse vorausgesetzt.

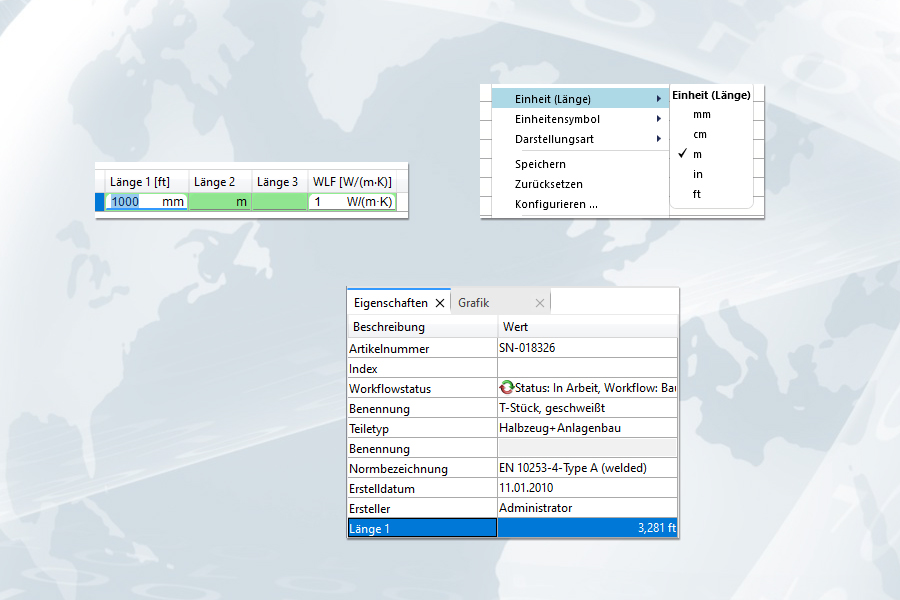

Unterstützung von Einheiten
Ab HELiOS 2022 können Administratoren für FLOAT-Attribute zwei weitere Eigenschaften zum Umgang mit Einheiten festlegen:

  • die Einheitenkategorie: Länge, Fläche, Volumen, Masse, u.v.m.
  • die Standardeinheit zur Anzeige: Für Längenattribute z. B. mm, cm, m, in, ft

Falls eine Einheitenkategorie konfiguriert ist, wird das Attribut in den Ergebnislisten, Masken und Reports in der Standardeinheit zur Anzeige dargestellt. Bei den Ergebnislisten gibt es zudem die Möglichkeit, auch noch zur Laufzeit die gewünschte Einheit umzustellen. Eingaben erfolgen immer in der konfigurierten Standard-Anzeigeeinheit. Die Auslieferungsdatenbank und –masken werden mit dem nächsten Service Pack angepasst. Bei Verwendung der neuen Möglichkeiten ist Folgendes zu beachten:

  • Eine Änderung der Einheitenkategorie verändert ggf. die in der Datenbank gespeicherten Werte und wirkt sich auf das Attributmapping und KSTs (und damit z. B. auch auf ERP-Kopplungen) aus.
  • Wenn Sie HiCAD und HELiOS einsetzen, dürfen für gekoppelte Attribute nur dann Einheitenkategorien verwendet werden, wenn HiCAD mindestens die Version 2700.0 besitzt!

Geänderter Umgang mit dem Dezimaltrennzeichen
Mit der Unterstützung für Einheiten bei der Ein- und Ausgabe ist auch der Umgang mit dem Dezimaltrennzeichen (Komma/Punkt) verändert worden. Das Trennzeichen richtet sich nun nach der Sprache, in der HELiOS installiert ist. Damit wird ab sofort das für den jeweiligen Sprachraum geltende Dezimaltrennzeichen verwendet.

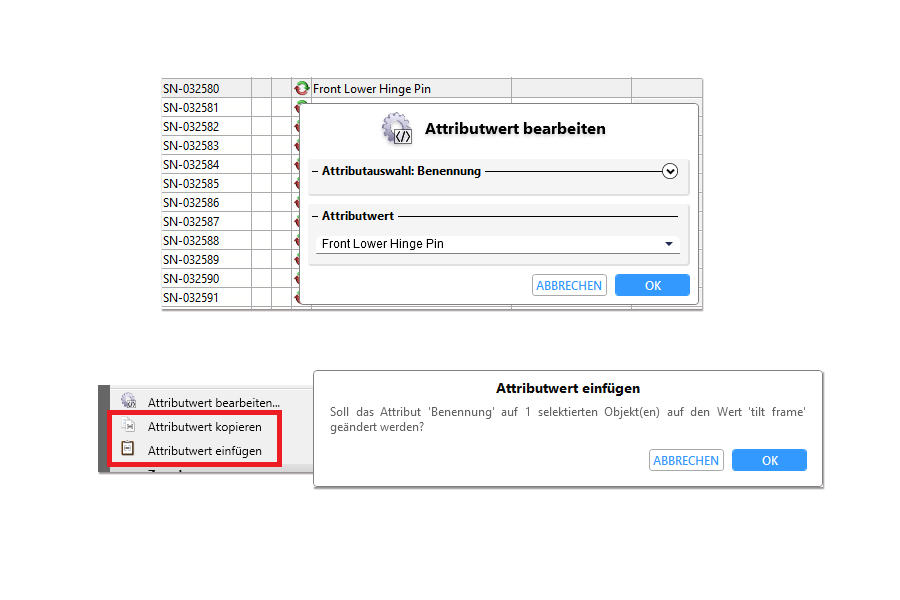

Vereinfachte Bearbeitung von Attributwerten
Die bislang nur für Administratoren verfügbare Funktion Attributwert bearbeiten steht jetzt auch anderen Anwendern zur Verfügung. Die Funktion reagiert auf den Spaltenkontext einer Ergebnisliste, erlaubt aber auch die nachträgliche Auswahl des gewünschten Attributes. Neu sind die Funktionen Attributwert kopieren und Attributwert einfügen. Diese können verwendet werden, um Attributwerte aus HELiOS in eine andere Anwendung zu kopieren. Außerdem ist es mit der Funktion Attributwert einfügen auch möglich, Attributwerte mehrerer Objekte in einem Schritt zu ändern.

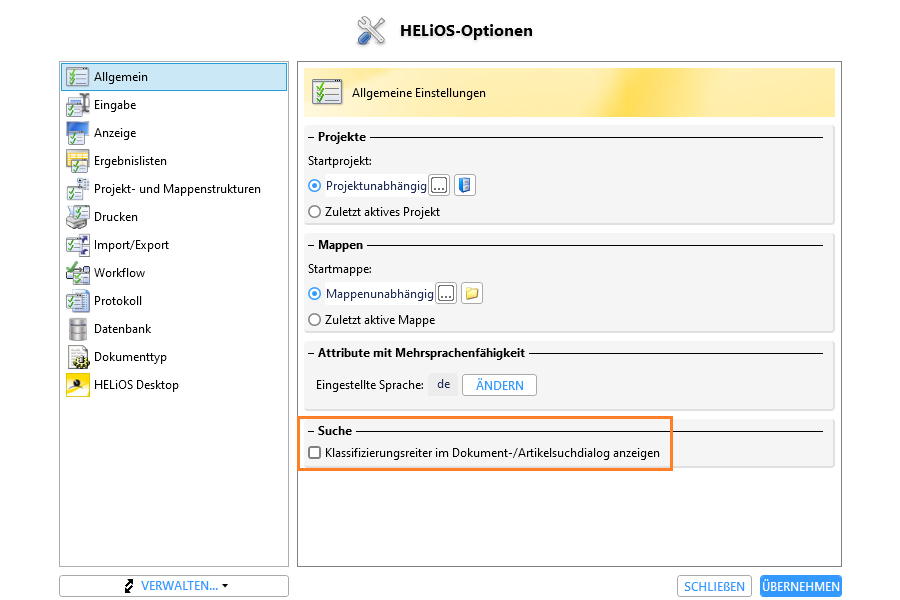

Klassifizierung im Dokument- / Artikelsuchdialog anzeigen
In den HELiOS Optionen lässt sich festlegen, ob der Reiter Klassifizierung im jeweiligen Suchfenster für Dokumente oder Artikel (bzw. im Rahmen der Kombi-Suche) angezeigt werden soll oder nicht. Defaultmäßig ist die Option deaktiviert.

Folgeblatt mit Verknüpfung anlegen
Das Verhalten der Dokumenteingabe-Funktion Folgeblatt mit Verknüpfung anlegen wurde angepasst.  Beim Anlegen neuer Folgeblätter werden jetzt ausschließlich Verknüpfungen berücksichtigt, deren Automatisierungsverhalten mit Übernehmen definiert wurde. Diese Vorgehensweise verhält sich analog zur Übernahme von Verknüpfungen im Rahmen von Indizierungen und stellt sicher, dass ausschließlich sinnvolle Verknüpfungen zum Folgeblatt angelegt werden.

Performance-Optimierung: Kombinierte Suche
Beim Arbeiten mit der Kombi-Suche von HELiOS konnte es in der Vergangenheit vorkommen, dass ein Ausführen der Suche ohne Angabe weiterer Suchbedingungen längere Ladezeiten nach sich zog. Grund dafür war, dass in diesem Fall alle Einträge der Datenbank zu den selektierten Verknüpfungen aufgelistet wurden. Mit HELiOS 2022 lässt sich hier eine deutliche Performance-Verbesserung erzielen. Bis zum Aufbau der Ergebnisliste vergehen bei 160.000 Suchergebnissen nur ca. 5 Sekunden - mit sehr geringer Latenz zur Datenbank.

Hochladen von Dateien in das ISD Filecenter
Wenn Sie im Rahmen des ISD Supports zum Datenaustausch das ISD Filecenter nutzen, dann haben Sie ab HEliOS 2022 die Möglichkeit, Dateien direkt aus dem HELiOS Desktop oder dem Maskeneditor heraus hochzuladen. Dazu steht im jeweiligen Hilfe-Menü die neue Funktion Datei in das ISD Filecenter hochladen zur Verfügung.

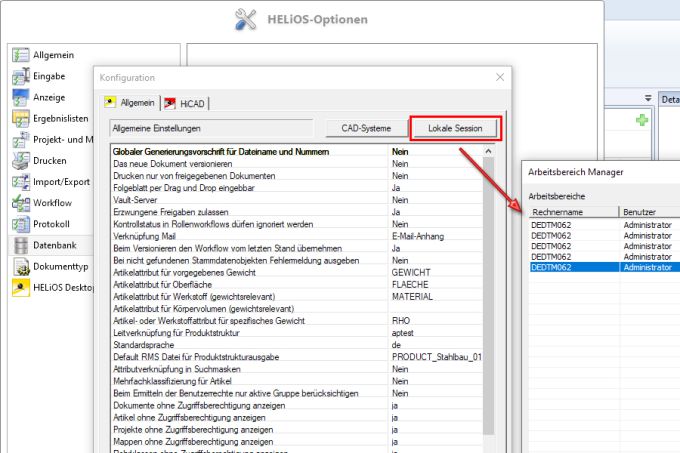

Arbeitsbereich Manager
Der Arbeitsbereich Manager ist ein Applikations-übergreifendes Tool zur Session-Verwaltung von HELiOS-Dokumenten. Früher vor allem im Multi-CAD-Bereich benötigt, ist er mittlerweile auch beim Arbeiten mit dem HELiOS Desktop oder im Zusammenhang mit der HELiOS-Office-Kopplung relevant. Aus diesem Grund finden Sie den Aufruf des Tools nun in den allgemeinen HELiOS Optionen.

Auswirkung auf Kundenanpassungen

  • Mit der Auslieferung von HELiOS 2022 wurden auch die beiden älteren und bereits abgekündigten Standard-KSTs kstext_stdkop.dll und teilhost_next.exe final eingestellt.
  • Die HELiOS-Kernfunktionen werden aktuell dahingehend erweitert, dass Datenbanktransaktionen zusammen gefasst werden, um Performance zu sparen. Dadurch werden auch größere Änderungen an KST-Schnittstellen notwendig, die mit HELiOS 2022 (Version 2700) och nicht vollständig abgeschlossen sind. Falls Sie eine kundenspezifische KST einsetzen, ist vor dem Update eine Rücksprache mit unserem Consulting erforderlich.
HELiOS Multi-CAD allgemein

Performance-Steigerungen
HELiOS 2022 hat deutliche Performance-Steigerungen im Multi-CAD-Bereich vorzuweisen. Dies gilt für das Laden und Speichern von Bauteilen und Baugruppen, die Stapelaktualisierung sowie die Übernahme und Ableitung von Strukturen.

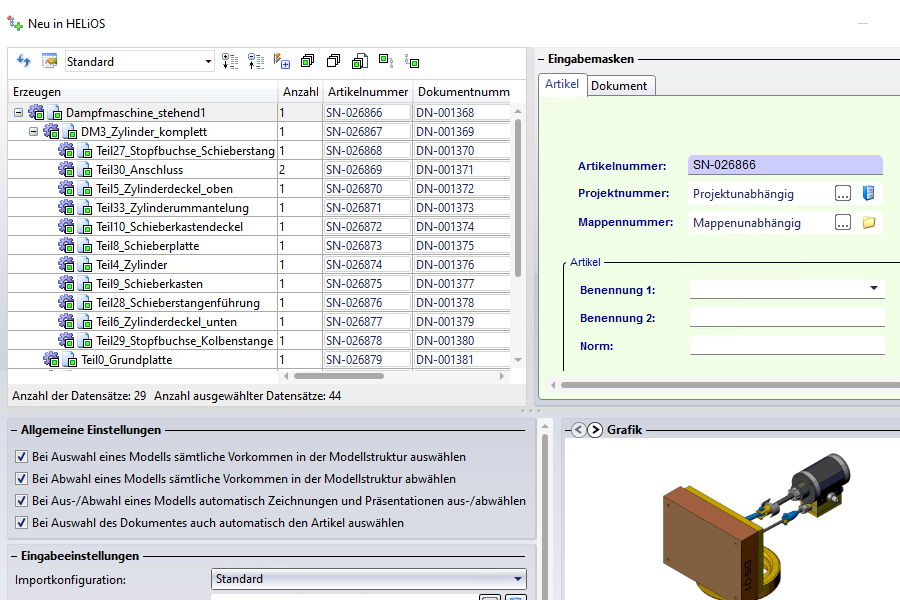

Neue Funktion zur automatischen Dokumentauswahl
Für die Übernahme neuer Dokumente mittels Neu in HELiOS sowie beim Ableiten von Modellstrukturen steht jetzt eine neue Funktion zur Verfügung, mit der selektiv auch nur die Dokumente ausgewählt werden können.
Wie bisher kann konfiguriert werden, ob bei der Auswahl eines Dokuments auch automatisch ein entsprechender Artikelstamm ausgewählt werden soll. Bei Neu in HELiOS ermöglicht dies eine bequeme Übernahme neuer Dokumente ohne dass bei bestehenden Dokumenten, die (ggf. bewusst) keinen Artikelstamm besitzen, ein Artikelstamm nachgetragen wird. Die neue Funktion wird auch für den Stapelimport verwendet, so dass sich auch dort gezielt steuern lässt, ob Artikelstämme automatisiert angelegt werden sollen oder nicht.

Workflowzuordnungen
In früheren Versionen waren die Einstellungsmöglichkeiten für die automatische Zuweisung von CAD-Dateitypen zu einem HELiOS-Workflow in einem separaten Menüfenster verfügbar. In HELiOS 2022 ist dies in die globalen HELiOS-Optionen integriert worden. In der ausgelieferten Standardeinstellung werden alle Dateitypen dem HELiOS-Workflow CAD-Dokument (R) zugewiesen. Natürlich können Sie an dieser Stelle nach wie vor entsprechende Änderungen und Ergänzungen vornehmen.

HELiOS-Optionen: Aktualisierung der Attribute
Analog zur neu geschaffenen Möglichkeit, beim Öffnen mit Optionen die Aktualisierung der Attribute zu steuern, wurden die globalen HELiOS-Optionen für Autodesk Inventor und SOLIDWORKS dahingehend erweitert, diese Einstellung an der Stelle auch grundsätzlich konfigurieren zu können.
Das Öffnen von Dokumenten, ohne die Attribute aller Unterstrukturen zu überprüfen und ggf. zu aktualisieren kann eine deutliche Ladezeit-Ersparnis mit sich bringen, allerdings wird zur Vermeidung von eventuellen Daten-Kollisionen oder Verlusten empfohlen, auf diese Weise in erster Linie mit schreibgeschützt geöffneten Dokumenten zu verfahren.

Verbesserter Umgang beim Öffnen lokal geänderter Dateien
Beim Öffnen lokal geänderter Dateien aus dem HELiOS-Arbeitsbereich, für die auf dem Server eine neuere Version vorliegt, erscheint eine entsprechende Warnmeldung. Sie können dann per Klick entscheiden, ob die lokale Änderung verworfen, der Serverstand der Datei neu geladen oder der lokale Stand aus dem Arbeitsbereich geöffnet werden soll.
Wenn zu nicht lokal geänderten Dateien, die aus dem Arbeitsbereich geöffnet werden, ein neuer Serverstand vorliegt, dann wird automatisch der neuere Serverstand geladen.
Dies gilt nicht nur im Rahmen von Multi-CAD-Kopplungen. sondern auch für andere mit HELiOS gekoppelte Applikationen wie MIcrosoft Office.

Abkündigung alter MultiCAD-Kopplungen für HELiOS 2022
HELiOS unterstützt immer mindestens die letzten 4 Hauptversionen von gekoppelten Anwendungen. Dies bedeutet, dass wir folgende Versionen nicht mehr unterstützen:

  • AutoCAD (Mechanical) 2018
  • Inventor 2018
  • Navisworks 2018
HELiOS und HiCAD

Ausgabe von Einheiten über den Report Manager
Wenn Sie mit den in HELiOS 20222 eingeführten Einheitenkategorien arbeiten, haben Sie die Möglichkeit, auch bei der Übergabe von HiCAD-Produktstrukturen an den Report Manager die Standard-Anzeigeeinheiten relevanter Attribute mit auszugeben. Die Standard-Anzeigeeinheit wird auch bei der Darstellung der Attribute im Produktstrukturbaum verwendet.

Abkündigung der ISD.PDM.API
Ab HELiOS 2022 entfällt die bisherige ISD.PDM.API. Sie wird durch die neue API aus HELiOS.Interface ersetzt.

HELiOS und Inventor

Performance-Steigerungen
Zusätzlich zu generellen Performance-Steigerungen im Bereich der HELiOS-Multi-CAD-Kopplungen, wird mit HELiOS 2022 auch beim Öffnen und Speichern kompletter Strukturen in Inventor eine deutliche Performance-Steigerung erreicht.

Öffnen mit Optionen
Die HELiOS-Funktion Öffnen mit Optionen können Sie über das Dokument-Kontextmenü (z. B. mit RMT auf Ergebnislisteneinträge) bzw. aus Dokument-Detailfenstern heraus aufrufen. Diese bietet Dateityp-spezifische Optionen, die Sie beim Öffnen eines Dokuments berücksichtigen können. Für die Inventor-Kopplung stehen jetzt zwei weitere Einstellungsmöglichkeiten zur Verfügung:

  • Für Inventor Baugruppen können Sie einen Expressmodus auswählen.
  • Für Inventor Zeichnungen steht die Option Aktualisierungen aufschieben zur Verfügung.
HELiOS und SOLIDWORKS

Attributzuordnungen: Umstellung des Standardmappings
Mit HELiOS 2022wird ein angepasstes Standard-Attributmapping ausgeliefert. Mit der Umstellung des Mappings für Benennungen von Komponentennamen auf konfigurationsspezifische Attribute wurde eine deutliche Performance-Steigerung beim Laden von SOLIDWORKS-Baugruppen erzielt.

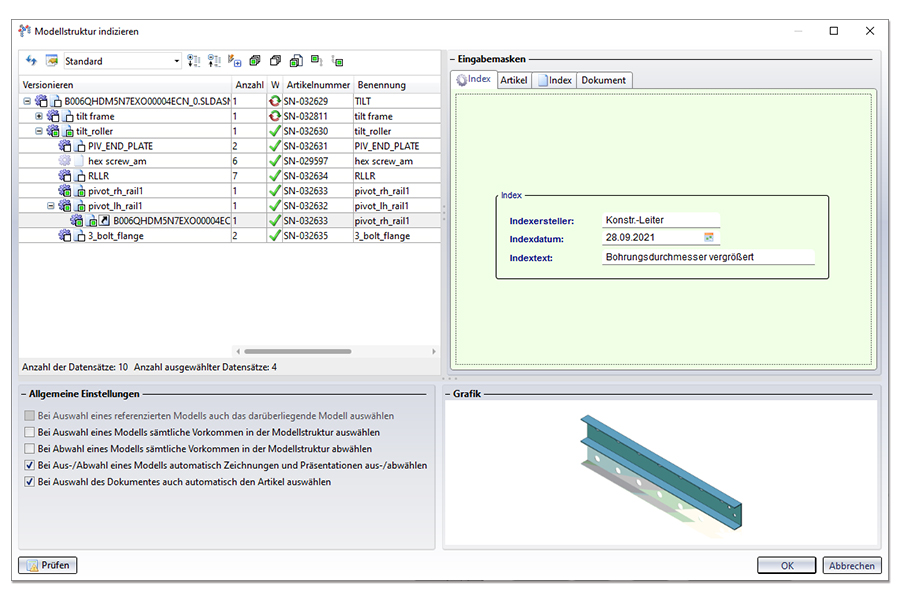

Modellstruktur indizieren
Mit der neuen Funktion Modellstruktur indizieren lässt mit nur wenigen Mausklicks eine komplette Bauteilstruktur indizieren. Die Bedienung erfolgt analog zur Funktion Modellstruktur ableiten. In den kommenden Versionen wird die Funktion weiter ausgebaut. In der ersten Ausbaustufe werden ausschließlich CAD-Dokumente berücksichtigt.





HELiOS Vault Server / Internet Server

Vault Server

Überarbeitete Vault Server-Replikation
In letzter Zeit sind die Anforderungen an die Replikation zwischen Vault Server-Standorten gewachsen. Aufgrund geänderter Arbeitsbedingungen, allen voran dezentrale Home-Office-Arbeitsplätze und deren Virtualisierung in der Cloud, müssen Konstruktionen und Daten zunehmend häufig und unmittelbar von wechselnden Standorten aus bearbeitet werden.
Der HELiOS Vault Server wurde in HELiOS 2022 dahingehend überarbeitet, dass Replikationen auch tagsüber zu Produktivzeiten im Hintergrund laufen können, ohne dass nennenswerte Beeinträchtigungen im Durchsatz lokaler Zugriffe spürbar werden. Größere Latenzen, Unterbrechungen oder Abbrüche der für die Replikation genutzten WAN-Verbindungen haben somit keine negativen Auswirkungen auf die Performance-Leistung gegenüber den angebundenen Arbeitsplätzen. Gleichzeitig wurde die Stabilität gegenüber Fehlersituationen im Netzwerk verbessert.



Internet Server

Performanceverbesserung bei Suche und Anzeige
Die Anzeige von Masken sowie die Antwortzeiten bei Suchen mit vielen Suchergebnissen wurde beschleunigt.

Darstellung von Gruppenfeldern
Die über den Maskeneditor konfigurierbaren Gruppenfelder werden jetzt auch bei der Darstellung einer Maske im HELiOS Internet Server berücksichtigt.
