HELiOS 2021

25.02.2021 | Aktuelles | Software Updates

Mit HELiOS 2021 ist jetzt die neueste Version unseres flexiblen PDM-Systems erhältlich.

Ein Schwerpunkt der Weiterentwicklung war der weitere Ausbau der CAD/CAE-Kopplungen. Beispiele sind der neue Stapelreimport, die Unterstützung unterdrückter Bauteile sowie die Berücksichtigung von Bauteilabhängigkeiten in SOLIDWORKS, die Ableitung für iParts/Assemblies und die Anzeige von Ersatzgeometrien in Autodesk Inventor oder die Unterstützung von EPLAN 2.9.

Auch die Funktionalität des Maskeneditors ist erweitert worden. Beispielsweise lassen sich jetzt bestimmte Elemente als Pflichtfelder kennzeichnen, mehrsprachige Textobjekte anlegen und Übersetzungstexte verwalten.

Die Highlights im Überblick

HELiOS allgemein / HELiOS Desktop

Abkündigung Oracle
Ab HELiOS 2022 (Version 2700) wird Oracle als Datenbankplattform nicht mehr unterstützt.

Abkündigung HELiOS 32-Bit
Ab HELiOS 2021 (Version 2600) stehen die 32-Bit Installationen für HELiOS und den HELiOS Viewer nicht mehr im Download-Bereich des ISD-Wiki zur Verfügung. Wird eine 32-Bit Installation benötigt, dann wenden Sie sich bitte per Mail an den ISD Support support@isdgroup.com.
Ab HELiOS 2022 (Versionsnummer 2700.0) wird keine 32-Bit-Installation für HELiOS und den HELiOS Viewer mehr zur Verfügung stehen. Die Kopplung zu 32-Bit-Anwendungen wie Office wird aber nach wie möglich sein und ist durch die Abkündigung der 32-Bit-Installation von HELiOS nicht betroffen.

Abkündigung Microsoft Office 2010 Kopplung
Ab HELiOS 2021wird Office 2010 nicht mehr von HELiOS unterstützt. HELiOS kann damit neuere API-Funktionen verwenden, die es z. B. erlauben, HELiOS-Funktionen für inline geöffnete Mails (z. B. zum Anhängen von mit HELiOS verwalteten Dateien) anzubieten.

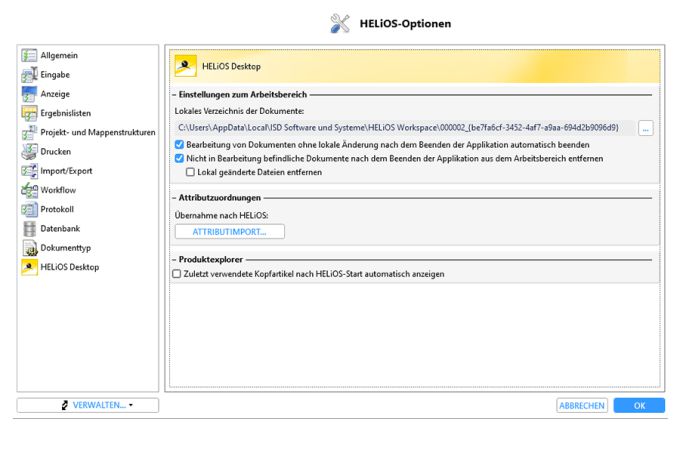

HELiOS Optionen
Mit HELiOS 2021 wurden die Optionen-Dialoge der unterschiedlichen HELiOS-Integrationen in einer Applikation zusammengefasst. Hierzu wurde der bisherige Optionen-Dialog aus dem HELiOS Desktop erweitert. Außerdem wurde in diesem Zuge auch der Import und Export von Optionen erweitert, damit sich die (neuen) Optionen aus den HELiOS-Integrationen ebenfalls zwischen unterschiedlichen Arbeitsplätzen austauschen oder im Rahmen der Installation verteilen lassen.

Maskeneditor: Muss-Attribute
Beim Einbetten von Attributen auf Masken kann der Anwender jetzt pro Attribut entscheiden, ob dies ein Muss-Attribut ist. Dieser Mechanismus ergänzt die Muss-Attribut-Eigenschaft auf Attributebene und ermöglicht eine feingranulare Steuerung anhand der Masken, die besonders für Klassifizierungsmasken hilfreich ist.

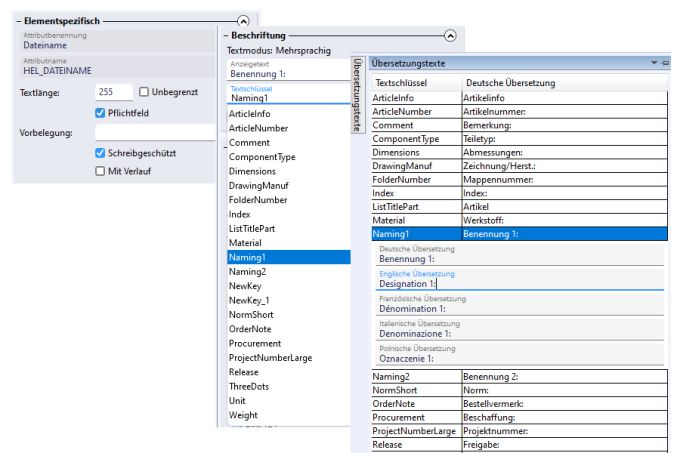

Maskeneditor - Mehrsprachige Textobjekte
Im Maskeneditor können Texte jetzt auch mehrsprachig hinterlegt werden. Die entsprechenden Übersetzungen werden pro Maske gespeichert, so dass Administratoren jetzt auch einheitliche, sprachübergreifende Masken definieren können.

Maskeneditor - Weitere Verbesserungen

Masken können - analog zum Windows-Explorer - auch durch Eintippen der ersten Buchstaben des Namens markiert und selektiert werden.
Bereits geöffnete Masken werden im Auswahlfenster als solche gekennzeichnet.
HELiOS merkt sich die aktuell definierte Auswahl von Maskendatei-Objekttypen und benutzerdefinierten Typen und stellt diese beim nächsten Ausführen des Auswahldialoges wieder her.
Große Masken in einem kleinen Maskeneditor-Fenster lassen sich im Scrollviewer-Modus mit der Leertaste zentrieren.

HELiOS Multi-CAD allgemein

Abkündigung alter Multi-CAD-Kopplungen für HELiOS 2021
Ab HELiOS 2021 (Version 2600.0) werden folgende Versionen der MultiCAD-Kopplungen nicht mehr unterstützt:

AutoCAD (Mechanical) 2016 und 2017
Inventor 2016 und 2017
Navisworks 2016 und 2017
SOLIDWORKS 2016 und 2017

Automatische Zuordnung von Artikeln bei Übernahme von Bauteilen
In der Funktion Neu in HELiOS (und damit auch innerhalb der darauf aufbauenden Stapelverarbeitungen) kann der Anwender jetzt auch steuern, ob bei der Übernahme der Bauteile automatisch Artikelstämme ermittelt und zugeordnet werden sollen. Die Ermittlung der relevanten Artikelstämme erfolgt auf Basis attributbezogener Regeln.

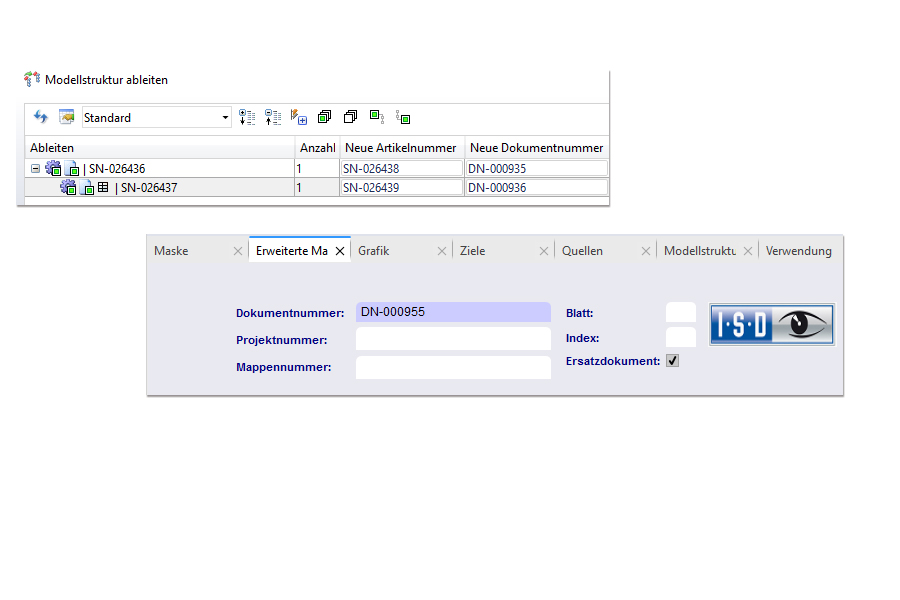

Ableitung für iParts/ iAssemblies
Analog zur Übernahme von CAD-Modellstrukturen in die HELiOS Datenbank werden iParts/ iAssemblies nun auch berücksichtigt und verarbeitet, wenn Sie mit der Funktion Modellstruktur ableiten eine Ableitungskonstruktion erstellen.

Aktenkoffer
Der Aktenkoffer, als Mechanismus zur Synchronisierung von verteilten HELiOS-Datenbanken, wurde mit HELiOS 2021 dahingehend erweitert, dass sich nun auch Multi-CAD spezifische Datenbankinhalte übertragen lassen.

HELiOS und AutoCAD / Autodesk Inventor

AutoCAD

Verwendung des neuen Attributmappings für AutoCAD
Für das Drucken und Konvertieren von AutoCAD-Dateien über den Spooler wird jetzt auch das Attributmapping verwendet, das in der AutoCAD-Integration auf den HELiOS-Clients verwendet wird. Damit steht auch für den Spooler der vollständige Funktionsumfang des Attributmappings zur Verfügung.

Autodesk Inventor

Anzeige von Ersatzgeometrien
HELiOS-Standardmasken wie das Dokument-Detailfenster zeigen im "Auslieferungszustand" eine Markierung für Ersatzgeometrien über das HELiOS-Attribut Ersatzdokument an. In der ausgelieferten Multi-CAD-Standardmaske des Dokumentdetailfensters ist das Attribut beispielsweise integriert. Handelt es sich um das Dokument eines Ersatzobjektes, dann ist die Checkbox Ersatzdokument aktiv.

Performance-Steigerungen
Mit dem Update auf HELiOS 2021 konnten in der Inventor-Kopplung deutliche Performance-Steigerungen erzielt werden. Dies macht sich z. B. bei der Übergabe der CAD-Modellstruktur an die HELiOS Datenbank mit der Funktion Neu in HELiOS bemerkbar.

HELiOS und SOLIDWORKS

Stapelverarbeitung
IDie Funktionen Stapelimport, Stapelreimport und Stapelaktualisierung stehen jetzt auch für die Solidworks-Integration zur Verfügung.

Unterstützung unterdrückter Bauteile
Unterdrückte Bauteile werden jetzt mit in der Modellstruktur gespeichert und bei der Übernahme mittels Neu in HELiOS oder in der Funktion Modellstruktur ableiten mit zur Übernahme bzw. Ableitung angeboten. In der Produktstruktur bzw. Stückliste tauchen sie nicht auf.

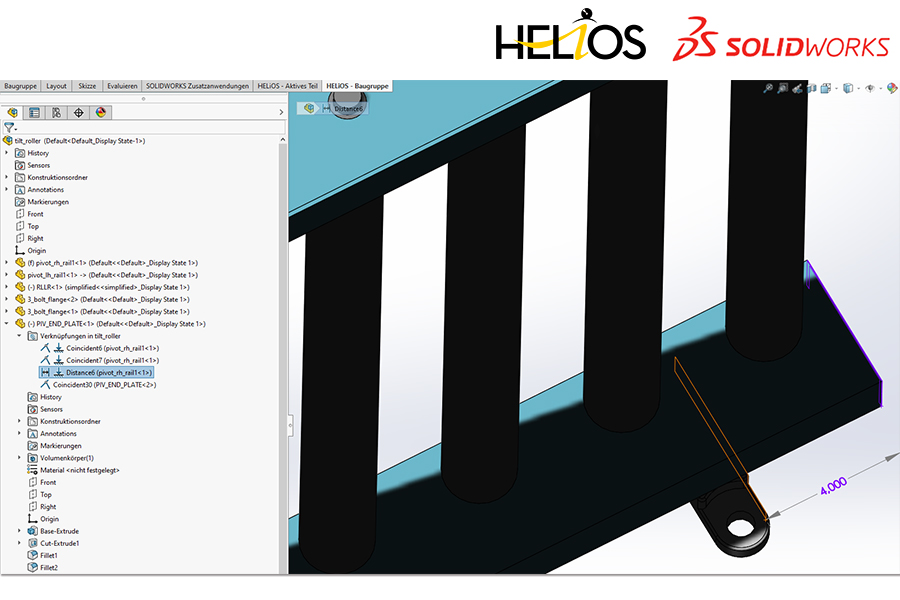

Berücksichtigung von Bauteilabhängigkeiten
In SOLIDWORKS können Bauteile in Abhängigkeit von anderen Bauteilen konstruiert werden. Änderungen an den abhängigen Bauteilen führen dann auch automatisch zu Änderungen an den Bauteilen, die davon abhängig sind. Bei der Übernahme derartiger Baugruppen wurden die Abhängigkeiten bislang gebrochen. Ab HELiOS 2021 erfolgt der Austausch der Bauteile im Rahmen der Übernahme nach HELiOS so, dass derartige Abhängigkeiten bestehen bleiben.

Weitere Verbesserungen und Anpassungen

Wenn Sie mit Konfigurationen arbeiten, erscheint beim Öffnen von Dokumenten ohne Artikelkontext zunächst die SOLIDWORKS-Konfigurationsauswahl und anschließend ggf. die Auswahl des HELiOS-Artikelkontext. Dies hat den Vorteil, dass Sie unabhängig von existierenden Artikelkontexten in HELiOS ein SOLIDWORKS-Dokument in jeder Konfiguration laden können. Anderenfalls wären die auswählbaren Konfigurationen u. U. durch die vorhandenen Artikelkontexte eingeschränkt. Grundsätzlich greift dabei die Option Nicht vorhandenen Artikelkontext durch (eindeutig) verknüpften Artikel ergänzen in den Einstellungen zum Dokument.
Beim Draggen eines Dokumentes mit Konfigurationen aus dem HELiOS-Arbeitsbereich in ein leeres SOLIDWORKS-Fenster (der Dragging-Vorgang resultiert dann im Öffnen des Dokuments) erscheint ebenfalls eine Konfigurationsauswahl. Hierbei wird grundsätzlich das Dokument geöffnet - ohne Berücksichtigung des Artikelkontextes.
Beachten Sie beim Übertragen der Produktstruktur, dass Baugruppen ohne Artikelkontext nicht berücksichtigt werden.
Wenn Sie Baugruppen lokal ändern und speichern, werden diese für Sie in Bearbeitung gesetzt. Um eventuelle Datenkonflikte mit Usern zu vermeiden, die an den gleichen Dokumenten arbeiten, wird dabei sichergestellt, dass auch untergeordnete Baugruppen mit lokaler Änderung automatisch in Bearbeitung gesetzt und in HELiOS gespeichert werden.

HELiOS und HiCAD

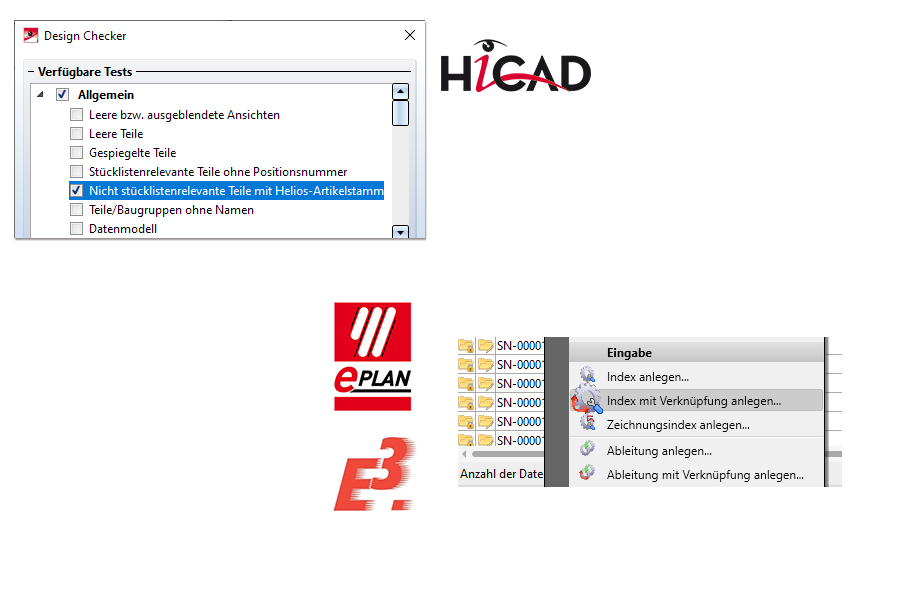

Erweiterter Design Checker: Nicht-stücklistenrelevante Teile mit HELiOS-Artikelstamm
Im Desgin Checker von HiCAD steht der neue Test Nicht-stücklistenrelevante Teile mit HELiOS-Artikelstamm zur Verfügung. Enthält eine Konstruktion Teile mit Artikelstammdaten, von denen einige stücklistenrelevant sind und andere nicht, dann kann es Probleme bei der Übertragung der Produktstruktur nach HELiOS geben. Mit dem neuen Test lassen sich alle Teile finden, die einen Artikelstamm haben, aber nicht stücklistenrelevant sind.

Abkündigung des alten Figurenformats FIG
Die nachfolgenden Hinweise bezüglich FIG-FGA-Konvertierung erübrigen sich, wenn HELiOS in Verbindung mit dem HELiOS Vault Server eingesetzt wird.

Seit HiCAD 2017 unterstützen wir FGA als Figurenformat (davor FIG). Ab HiCAD/HELiOS 2021 bzw. HELiOS 2021 als Update für HiCAD 2019/2020 setzen wir voraus, dass alle mittels HELiOS gespeicherten Figuren zuvor auf das neue FGA-Format konvertiert wurden. Zur Konvertierung vorhandener 2D FIG-Dateien steht im exe-Verzeichnis der HiCAD Installation das Tool Converter_FIG_To_FGA.exe zur Verfügung.
Sollten im HELiOS-Dokumentenbestand zum Zeitpunkt des Datenbank-Updates auf HELiOS 2600.0 noch unkonvertierte FIG-Dateien vorhanden sein, werden Sie vor dem Datenbank-Update auf die noch ausstehende Konvertierung dieser Dateien hingewiesen. In diesem Fall muss die Konvertierung noch vor oder spätestens im direkten Anschluss an das Update mittels Converter_FIG_To_FGA.exe durchgeführt werden.

HELiOS und Zuken E3 / EPLAN

Index mit Verknüpfungen
Die HELiOS Desktop-Funktion Index mit Verknüpfung anlegen zur Erzeugung nachweispflichtiger Änderungen von Artikeln unter Berücksichtigung verknüpfter Dokumente wurde erweitert und unterstützt nun auch HELIOS-Dokumente von ZUKEN E3- und EPLAN-Projektdateien.

Unterstützung von EPLAN 2.9
Mit dem Major Release von HELiOS 2021 (Version 2600) wird auch die aktuelle EPLAN-Version 2.9 unterstützt.
